台式可调夹持锁紧工装结构

　　这款手动夹持锁紧结构，主要面向小型工件的台面临时装夹、工位辅助固定场景，常见于小批量零件修配、手工打磨、小件粘接装配、线路板临时焊接固定这类不需要大夹紧力、但需要频繁调整夹持位置的作业环节，相比重型台钳，它的结构更轻量化，占用台面空间小，调整行程灵活，能适配不同厚度、不同形状的小型工件装夹需求。从结构组成来看，整个装置以L型的弯折主支架作为核心承载基体，主支架采用等厚板材弯折成型，底部预留了台面安装的固定孔位，可以通过螺栓直接固定在工作台面或者专用工装基板上，安装边界的横向占用宽度不超过120mm，纵向伸出长度控制在80mm以内，不会过多占用台面上的操作空间，适合在紧凑的工位上布置。

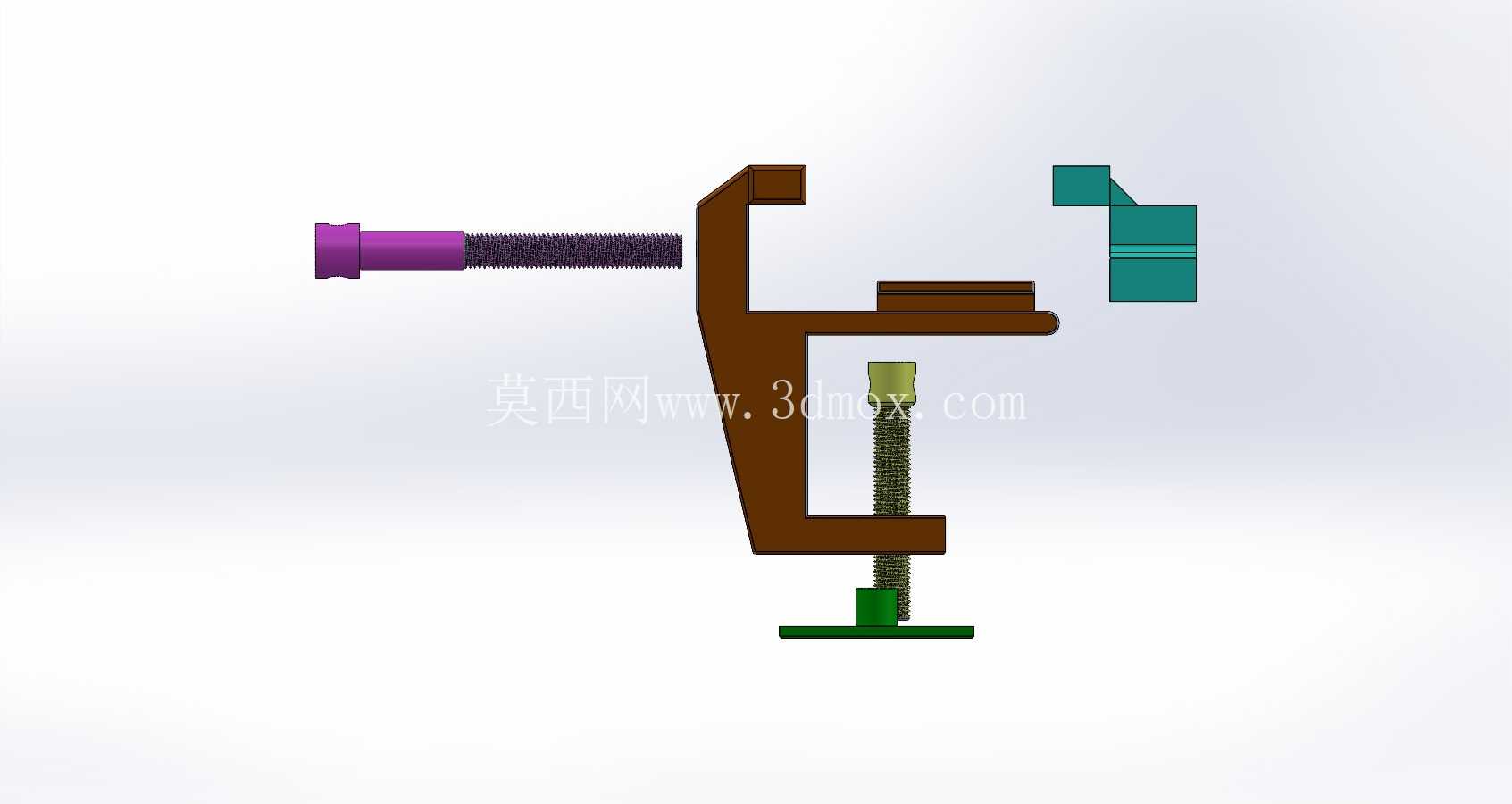

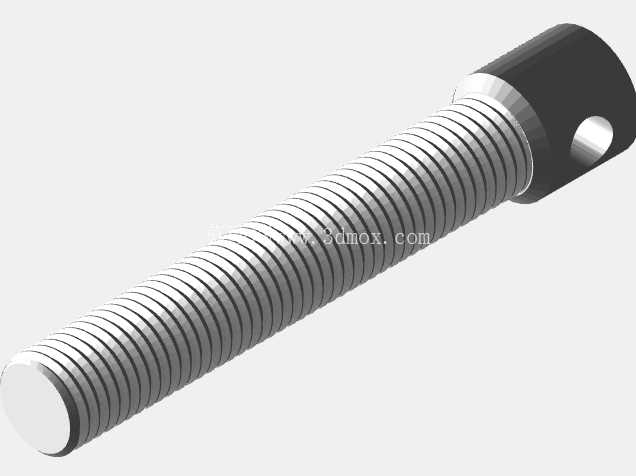

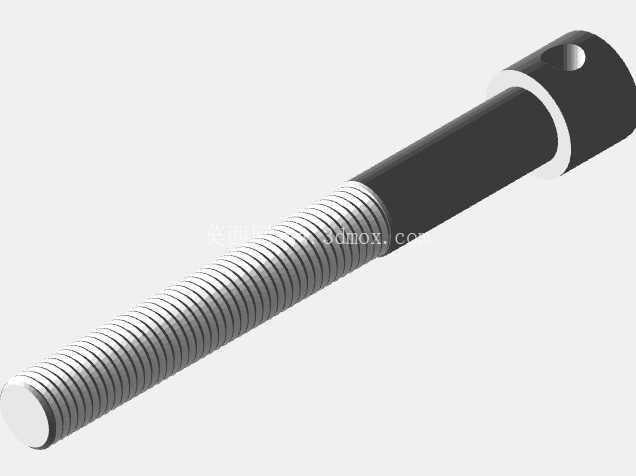

　　主支架的竖直臂上集成了横向进给的锁紧组件，也就是图中紫色的调节端部件，这个部件通过螺杆传动实现横向的进退，螺杆的螺距选用1.5mm的细牙规格，既保证调节时的进给精度，也能在锁紧后实现可靠的自锁，不会因为作业过程中的振动出现夹持松脱的问题，横向螺杆的有效调节行程在60mm左右，可以适配最大厚度50mm以内的工件侧向夹紧。主支架的水平臂下方设置了竖直方向的压紧组件，也就是图中带绿色底座的竖直螺杆结构，这个组件负责从工件上方施加垂直方向的压紧力，避免工件在打磨、钻孔这类带竖向作用力的作业中出现翘起移位，竖直螺杆的端部设置了防滑压头，压头采用尼龙材质，既可以增大与工件表面的摩擦力，也不会在软质工件或者已加工表面留下压痕，竖直方向的有效调节行程为40mm，可以适配不同高度的工件装夹需求。

　　在设计思路上，这款结构没有采用复杂的气动或者液压驱动元件，全部采用手动螺杆调节的方式，一方面降低了整体的制造成本，不需要配套气源或者液压动力源，在没有动力配套的零散工位也能直接使用；另一方面，手动调节的方式可以更灵活地控制夹紧力大小，针对薄壁件、塑料件这类容易被夹变形的工件，操作人员可以通过手感控制进给量，避免夹紧力过大造成工件变形报废。整个结构的所有活动部件都预留了润滑间隙，螺杆与支架的配合部位采用铜套镶嵌，减少长期调节过程中的磨损，延长工装的使用寿命，所有外露的金属部件都做了发黑防锈处理，适合在车间多粉尘、多切削液的环境下长期使用，不会轻易出现锈蚀卡滞的问题。

　　从实际使用的场景延伸来看，这款工装除了固定在台面上作为小型台钳使用之外，还可以通过更换不同形状的压头，适配圆柱形工件、异形小零件的装夹，比如在小型零件的打标作业、小件的涂胶装配作业中，都可以通过调整两个方向的螺杆位置，实现工件的可靠固定，不需要针对特定工件制作专用的装夹治具，能有效降低小批量多品种作业的工装制作成本。在安装适配性上，这款结构的底部安装孔采用通用的孔距设计，可以直接适配市面上多数标准工作台的T型槽间距，也可以通过压板固定在没有预留安装孔的临时台面上，不需要对现有工作台做额外的改造，部署的灵活性很高。结构上没有易损的复杂传动件，日常维护只需要定期在螺杆部位涂抹润滑脂即可，不需要复杂的保养流程，一线操作人员不需要专门的培训就能快速上手使用，调节动作简单，装夹一个工件的时间不超过10秒，能有效提升小件作业的装夹效率。
