十字型6mm规格平键连接结构设计

在常规机械传动结构的轴毂连接场景里，平键是应用最广泛的周向固定元件，主要用来实现轴和轴上零件的周向定位，传递旋转方向的扭矩，部分导向平键还能实现轴上零件的轴向滑动导向。这次的十字型6mm规格平键，和常规单条矩形平键的应用场景有明显区别，主要用在需要同时实现两个垂直方向扭矩传递、或者多轴交汇节点的周向定位场景，常见于小型精密传动箱、多输出端的手动调节机构、小型工装夹具的定位节点中。

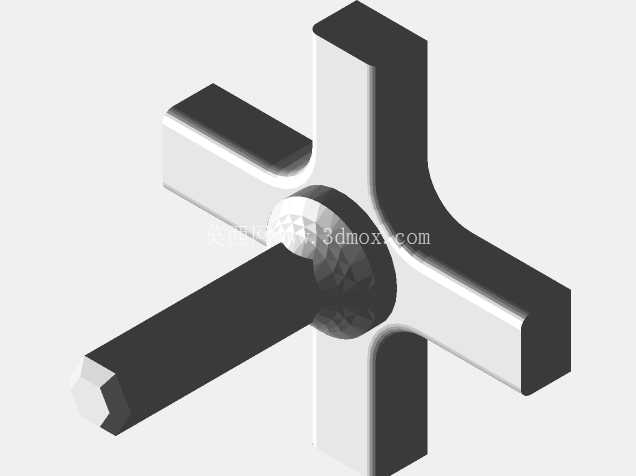

从功能特性来看，这款十字键的四个伸出臂截面均为6mm见方的矩形，属于标准方头平键的衍生结构，四个臂的工作面都是侧面，工作时靠键和键槽侧面的挤压来传递扭矩，对中性表现较好，装拆过程比较方便。和单根平键相比，十字结构的键可以同时卡入两个垂直方向布置的键槽内，在轴与轮毂的交汇节点，能避免单键布置带来的应力集中问题，同时在承受交变扭矩载荷时，四个受力面可以均匀分散载荷，降低单个键槽侧面的压溃风险，适合用在载荷方向频繁切换、传动空间紧凑的小型机构里。

设计这款十字键的时候，首先要考虑的是安装边界的适配性，四个臂的截面尺寸统一为6mm，对应的轴上键槽、轮毂键槽的宽度公差需要按照平键连接的标准公差带选取，保证键和键槽的配合松紧适度，既不会因为间隙过大导致传动时产生冲击，也不会因为过盈量太大造成装配困难。键的中心交汇位置做了圆弧过渡处理，避免直角交汇带来的应力集中，防止在承受大扭矩时中心位置出现开裂失效。键的端部做了小角度倒角，方便装配时顺利导入键槽，不会刮伤键槽的边缘。

从实际安装的尺寸边界来看，这款十字键的四个臂长度需要根据对应轴径、轮毂宽度来匹配，安装时需要保证两个垂直方向的键槽在轴和轮毂上的位置度公差符合要求，十字键装入后，键的顶面和轮毂键槽的底面需要留有标准规定的间隙，避免装配时出现顶死的情况，保证工作面完全是键的两个侧面。在小型手动调节机构里，这种十字键可以同时实现两个垂直方向调节手柄的扭矩传递，不需要在同一个节点布置两个独立的平键，大幅节省了安装空间，减少了轴和轮毂上的开槽数量，提升了轴类零件的整体结构强度。

在工装夹具的应用场景中，这类十字键常用来做快换夹具的定位元件，配合夹具体上的十字键槽，可以实现夹具的快速定位安装，保证夹具的安装位置精度，不需要额外做找正操作，提升工装换型的效率。和圆柱定位销相比，十字键的抗剪切能力更强，能承受更大的切削载荷，适合用在有切削力作用的工装定位场景中。设计建模过程中，需要重点保证四个臂的对称度公差，任意两个相对的臂的中心线需要在同一条直线上，相邻臂的中心线垂直度公差要控制在合理范围内，避免装入键槽后出现别劲的情况，导致装配不到位或者传动卡滞。键的所有棱边都做了去毛刺处理，避免装配时割伤操作人员，也防止毛刺掉入传动机构内部造成磨损卡滞。

在日常维护场景中，这类十字键的更换也比较方便，一旦出现键侧面压溃、剪切失效的情况，只需要拆开轮毂，取出损坏的键，更换同规格的新键即可，不需要对轴或者轮毂做复杂的修复加工，维护成本较低。在材料选择上，这类键一般采用抗拉强度不低于600MPa的优质碳素结构钢制作，经过调质处理后具备足够的硬度和韧性，既能承受挤压载荷，也能在承受冲击载荷时不会发生脆性断裂。和普通单键相比，十字结构的键在相同的截面尺寸下，能传递的扭矩更大，因为有四个受力工作面同时承载，在空间受限无法布置大尺寸单键的场景下，这种结构的优势非常明显。建模时需要注意中心交汇位置的过渡圆弧半径不能过大，否则会占用键槽的有效配合长度，降低实际承载能力，圆弧半径也不能过小，否则起不到缓解应力集中的作用，需要根据实际载荷大小计算选取合适的过渡参数。
