U型桌装夹持式莫萨台虎钳结构

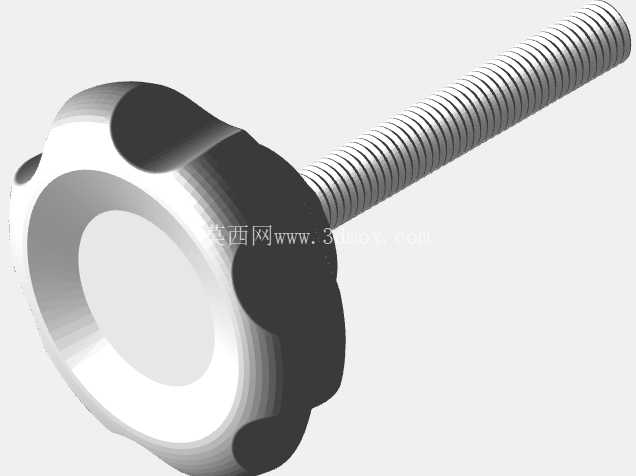

　　从结构功能来看，它的核心夹持动作靠侧置的旋拧螺杆完成，螺杆端部搭配滚花星形旋钮，旋钮边缘做了圆弧防滑凸棱，操作人员戴劳保手套也能轻松施加旋拧力矩，不需要借助扳手等额外工具就能完成工件的夹紧与松脱，螺杆行程覆盖常规小型工件的夹持范围，能满足厚度在夹持行程内的金属小件、塑料样件、木质坯料、电子组件的固定需求，夹持过程中钳口贴合面做了防滑压纹处理，夹紧后不会出现工件滑移偏转的问题，针对表面光洁度要求高的工件，也可以在钳口位置加装软质护垫，避免夹伤工件表面。这款U型夹持结构的桌装虎钳，是小型工位夹持作业里适配性极强的工装部件，日常在维修工位、手工装配台、模型制作工作台、院校金工实训工位上都能见到它的应用场景，和传统落地式重型台虎钳不同，它不需要在台面上打孔预埋螺栓，完全依托自身U型卡边结构就能快速固定在不同厚度的工作台边缘，拆装移位不需要额外工具，对临时搭建的作业工位、租赁场地的加工台、家用DIY工作台格外友好。

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，U型卡口的开口尺寸要覆盖常规工作台的面板厚度范围，卡口内侧的上接触面做了加厚处理，夹紧时的受力会均匀分散在台面边缘，不会因为局部压强过大压坏木质或密度板材质的工作台面；钳身主体采用一体化弯折成型的结构，没有多余的拼接焊缝，整体刚性更好，夹持工件时不会因为受力出现钳身形变，弯折处做了圆弧过渡处理，既消除了应力集中点提升结构强度，也避免了尖锐边角划伤操作人员。

　　从安装尺寸来看，钳身整体探出工作台边缘的长度经过优化，不会因为探出过长导致夹持重型工件时出现下倾，也不会因为探出过短限制长条形工件的竖向装夹空间，钳身下部预留的固定小孔可以在需要长期固定的工位上加装辅助螺丝，进一步提升装夹稳定性，应对大切削力的打磨、钻孔作业时也能保持稳固。在实际使用场景里，它可以承担小型零件的锉削、打磨、钻孔、装配定位、粘接固定等多种作业，比如电子维修时固定电路板、首饰加工时夹持金属坯料、模型制作时固定塑料或木质构件、学生金工实习时完成小型工件的手工加工，相比重型台虎钳它的自重更轻，整体占用空间小，不需要的时候可以快速拆下收纳，不会长期占用工作台面空间。

　　结构设计上还考虑了操作的便利性，旋拧螺杆的轴线和U型卡口的受力中心在同一条直线上，夹紧时的反作用力会直接传递到工作台边缘，不会产生额外的扭转力矩，长时间使用也不会出现钳身偏转松动的问题；钳身的外露边缘都做了倒角处理，没有尖锐的毛刺飞边，操作人员取放工件、调整位置时不会被割伤。针对不同的作业需求，这款夹持结构还可以拓展不同的钳口配件，比如更换带V型槽的钳口就可以夹持圆棒类工件，更换软质钳口就可以夹持薄壁件、漆面工件，拓展性完全能覆盖小型工位的常规夹持需求。在建模过程中，要重点关注U型弯折处的圆角半径和板材厚度的匹配关系，圆角过小会导致弯折处应力集中，受力时容易出现开裂，圆角过大则会影响卡口和工作台面的贴合精度，导致夹紧后出现旷量；螺杆和钳身的配合孔要做同轴度约束，保证螺杆旋拧过程顺畅，不会出现卡滞、偏磨的问题；星形旋钮的尺寸要符合人手操作的人机工程学要求，直径过小会导致旋拧时力矩不足，直径过大则会增加整体结构的占用空间，影响相邻工位的操作。
