阵列式L型槽位铸造成型模具结构

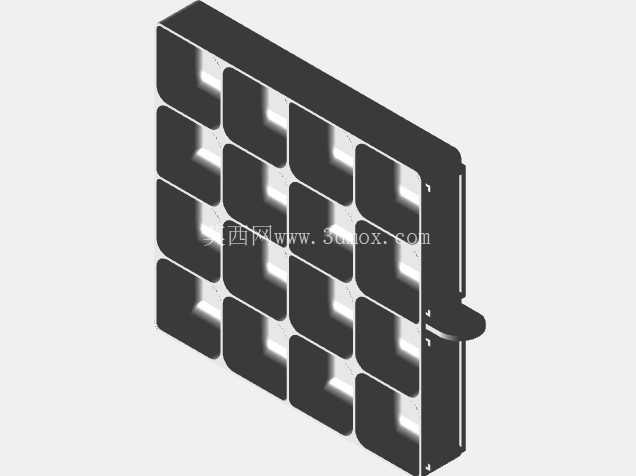

　　在有色金属压铸件批量生产场景中，这类阵列排布的L型结构成型模具，主要用于小型L型连接片、定位嵌件的一模多腔铸造作业，相比单腔模具能大幅提升单模浇注的产出效率，适配中小尺寸薄壁结构件的批量成型需求。从结构设计逻辑来看，模体采用4行4列的矩阵式型腔排布，每个型腔对应L型工件的成型空间，型腔之间预留均匀的壁厚余量，既保证浇注过程中金属液的流动填充顺畅，也避免相邻型腔之间出现热量集中导致的铸件缩松、粘模问题。模体侧边设置的定位凸台与侧边卡槽，用于合模时与定模部分的精准对位，合模间隙控制在0.02mm以内，防止浇注过程中出现飞边毛刺，减少后续铸件的去毛刺工序工作量。

　　模体底部的长条状凸缘结构，是与浇注机工作台的安装定位接口，安装时可直接嵌入工作台的T型槽内，通过侧边的压块完成快速固定，无需额外加工定制安装孔位，适配多数通用型立式压铸机的工作台安装边界。从成型功能来看，每个L型腔体的转角处做了R0.5mm的圆角过渡处理，避免金属液填充时在直角位置产生涡流卷气，降低铸件内部气孔的产生概率；型腔表面做了氮化处理，表面硬度达到HRC58以上，可承受高温金属液的长期冲刷，延长模具的单次修模间隔周期。

　　在浇注流道设计上，主浇道设置在模体侧边的凸台位置，分流道沿着型腔阵列的间隙均匀分布，每个型腔的进料口宽度控制在2mm，保证金属液能在0.3秒内完成所有型腔的同步填充，避免不同型腔填充时间差导致的铸件冷却收缩不一致问题。模体的整体厚度控制在45mm，既保证模具有足够的结构刚度承受浇注时的锁模压力，不会出现模体变形导致的尺寸超差，也不会因为模体过厚导致预热时间过长，增加生产过程中的能耗。

　　在实际生产应用中，这类模具适配锌合金、铝合金等低熔点有色金属的压铸成型，生产出的L型工件可用于电子设备内部的连接支架、小型五金件的定位卡扣等场景，成型后的工件尺寸一致性好，相邻工件的尺寸偏差可控制在0.05mm以内，无需额外的校形工序即可直接进入后续的表面处理环节。设计过程中，型腔的排布充分考虑了冷却水路的布置空间，在型腔阵列的间隙位置预留了直径8mm的水路安装孔，可接入循环冷却水控制模温，将连续生产时的模体温度稳定在180-220℃区间，避免模温过高导致的铸件粘模、表面起泡问题，同时也能缩短铸件的冷却固化时间，将单模生产周期控制在15秒以内，进一步提升生产效率。模具的分型面设置在L型工件的最大轮廓位置，开模时工件会留在动模侧，通过顶杆即可完成自动脱模，顶杆位置设置在每个L型腔体的转角背面，不会在工件的外观面留下顶杆痕迹，满足外观件的表面质量要求。
