机械素描玩具功能组装结构设计

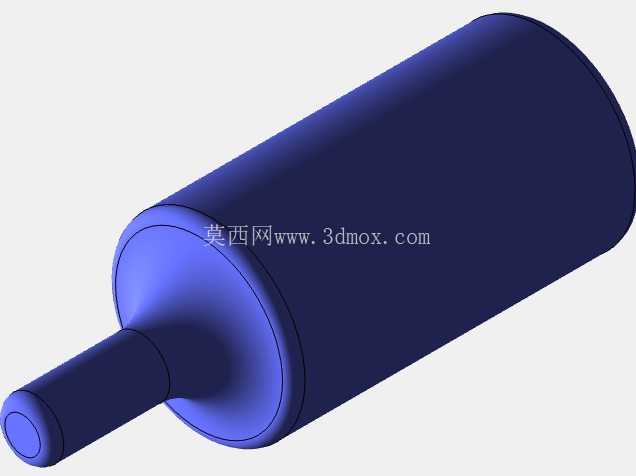

　　这套机械结构的核心应用场景覆盖机械原理教学演示、科创启蒙教具以及桌面创意摆件三个方向，在中小学科创课堂、职业院校机械基础实训场景中，可作为直观的传动原理演示载体，帮助学习者快速理解旋转运动到直线运动的转换逻辑，相比纯理论的课本讲解，实体可动的结构能让学习者直接观察传动副的配合过程，降低运动学知识点的理解门槛。在结构功能设计上，整套机构通过两组旋钮作为旋转输入源，搭配滑轮与绳索组成的传动索系，分别将两个方向的旋转输入转化为X轴、Y轴两个垂直方向的精准线性位移，两个方向的运动相互独立互不干涉，可实现平面范围内任意点位的位移输出，运动过程中绳索始终保持张紧状态，避免回程间隙带来的位移误差，保证线性运动的输出精度。

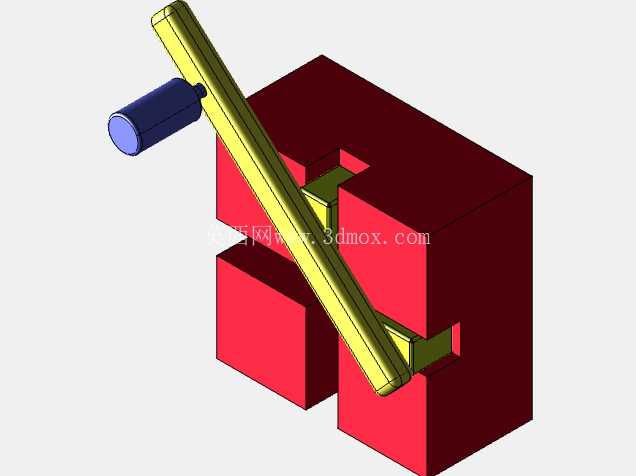

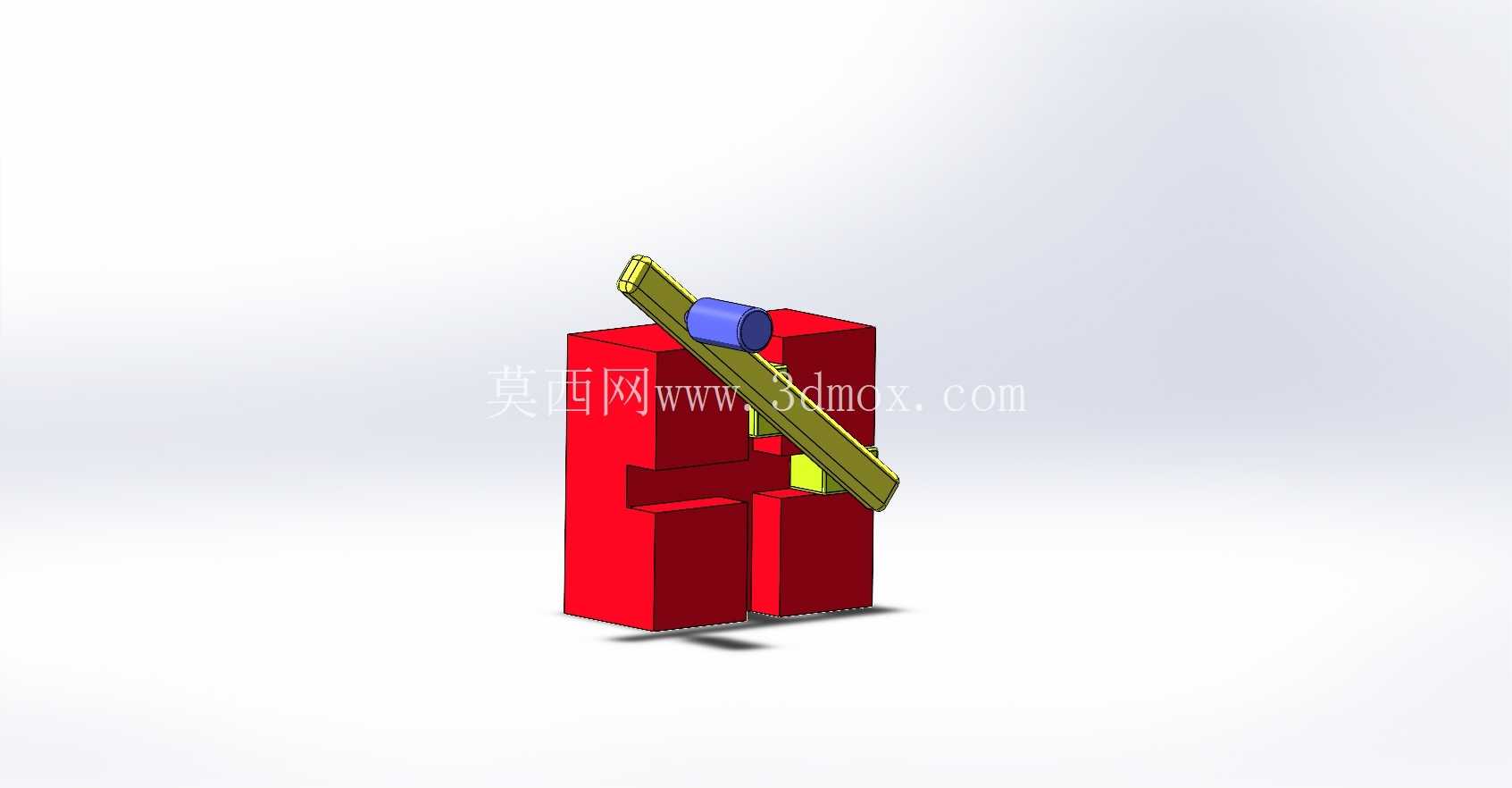

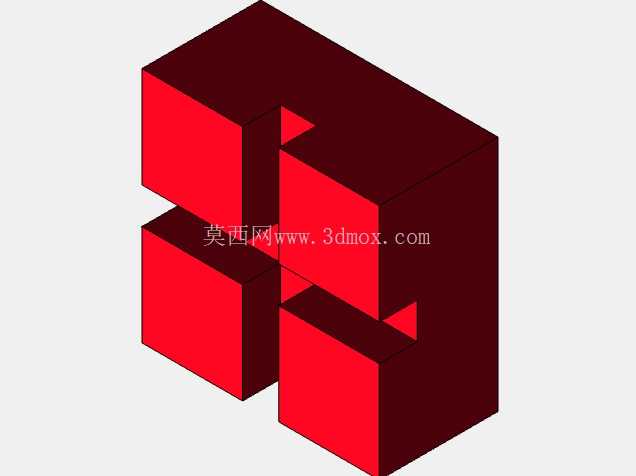

　　设计过程中优先遵循机械逻辑的严谨性，每一个内部构件都按照实际机械装配的约束关系完成建模，不存在结构干涉或者运动死点，所有运动副的配合间隙都参照实际机加工零件的公差范围设定，既保证运动过程的顺畅性，又不会因为间隙过大出现晃动偏移。从安装边界来看，整套结构的基座采用分体式块状拼接设计，基座主体为两个对称的块状支撑结构，作为整个传动系统的安装载体，所有传动构件、导向结构都集成在基座的安装面上，不需要额外的外部支撑框架，可直接放置在水平台面上使用，整体占用的桌面空间较小，适合在实训操作台、桌面展示台等有限空间内布置。

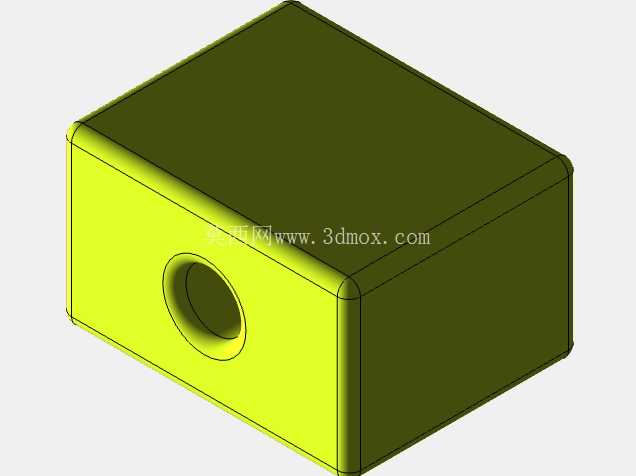

　　导向结构采用内嵌式的滑动轨道设计，滑动副的接触面做了减摩处理，模拟实际工程中直线导轨的摩擦特性，运动过程中阻力均匀，不会出现卡顿或者窜动的情况。绳索传动的布局充分考虑了走线的合理性，所有滑轮的安装位置都经过运动学仿真验证，保证旋钮在全行程旋转过程中，绳索的拉力方向始终与线性运动方向保持一致，避免出现侧向分力导致滑动副卡滞。作为教学用途的结构设计，整套装配完整还原了机械传动从输入到输出的全链路，学习者可以通过拆解装配关系，理解运动传递的每一个环节，掌握传动系统的基本设计逻辑，包括输入构件的选型、传动介质的布置、导向结构的设计、输出端的运动约束等核心知识点，同时也能直观了解机电一体化系统中运动转换的基本实现方式，为后续学习更复杂的机器人运动学、工业自动化传动结构打下基础。

　　结构的外形设计兼顾了功能性与展示性，外露的传动构件可以让观察者清晰看到每一个零件的运动状态，没有多余的装饰性外壳遮挡传动路径，完全服务于原理展示的核心用途，滑动部件的行程范围经过合理设定，既保证足够的线性位移演示距离，又不会因为行程过大导致绳索脱离滑轮槽，提升了整套结构运行的可靠性。
