鬼泣5主题多关节仿生机械臂结构设计

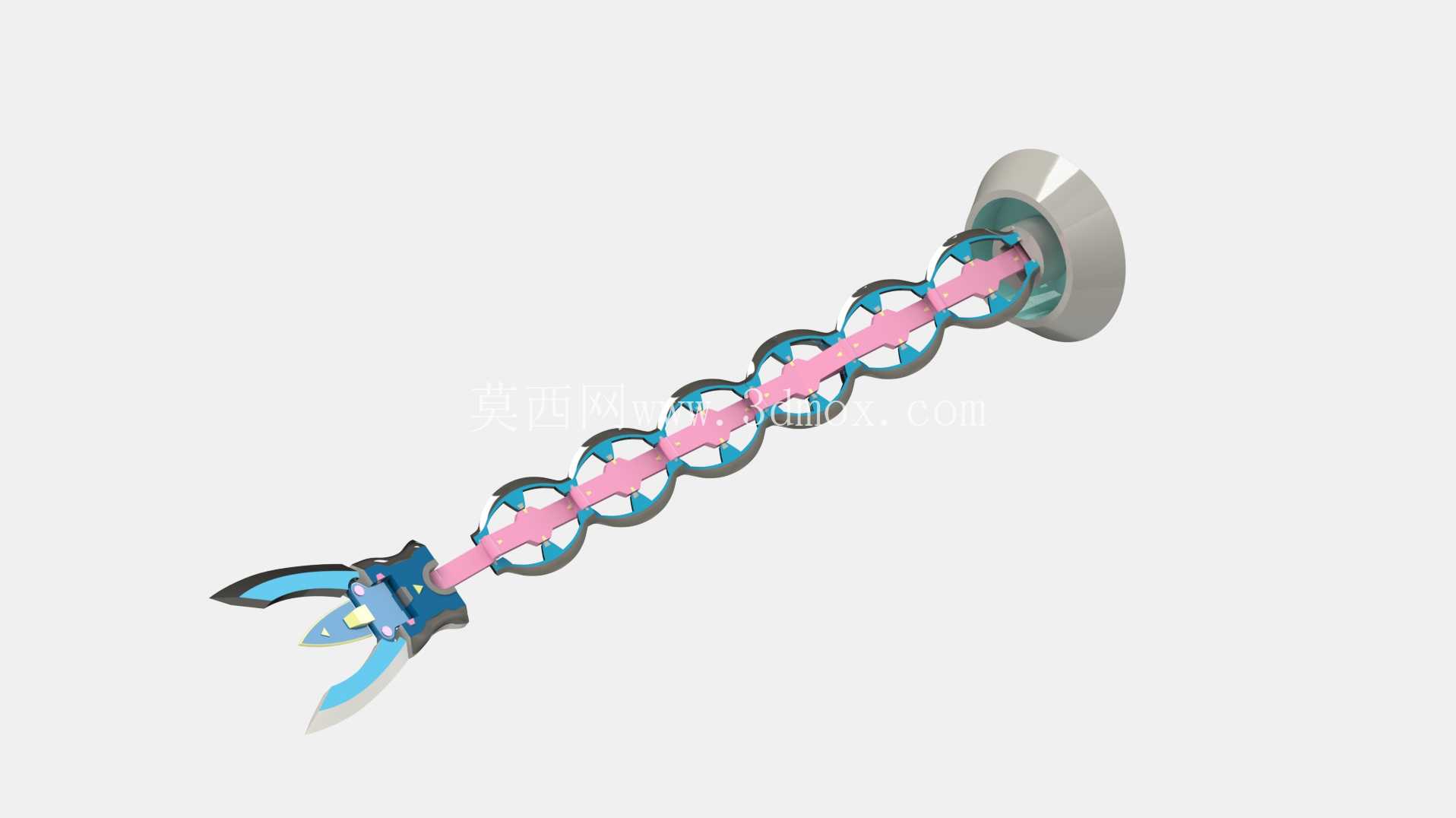

　　这款多关节串联式机械臂的结构设计，最初的构思原点来自仿生象鼻与蛇形机器人的运动逻辑，区别于传统工业机械臂单轴回转+大臂小臂的铰接结构，整段臂身采用连续分段式环形关节串联布局，每一段环形关节都内置了径向限位的铰接副，相邻关节之间预留了15度的偏摆余量，整段臂身累计可实现最大120度的空间弯曲角度，能够完成S形弯曲、末端螺旋扭转这类传统刚性臂无法实现的复杂位姿调整，在文创展示、科普教具、桌面互动玩具这类场景下，这种高自由度的连续臂结构比常规关节臂的视觉表现力强很多。

　　从安装边界来看，臂体根部的法兰盘采用标准的内凹止口设计，止口直径42mm，圆周均布3个M3的安装螺孔，能够直接适配常规的桌面舵机云台、小型旋转展示台的输出轴端，不需要额外做转接法兰，安装时只需要保证止口配合面的平面度在0.1mm以内，就能避免臂身高速摆动时出现径向跳动。整臂完全伸展时的总长度为320mm，末端执行器的最大回转半径为280mm，根部安装座的最大外径为60mm，整体占用的安装投影面直径不超过70mm，对桌面展示场景的空间占用非常友好，不需要预留过大的安装避让空间。设计过程中特意将每一段环形关节的铰接轴做了错位90度的排布，也就是相邻两个关节的回转轴线互相垂直，这种排布方式能够让臂身在水平、垂直两个方向都具备同等的弯曲能力，不会出现单方向自由度不足的问题；同时每段关节内部都预留了直径8mm的中心走线孔，不管是穿入牵引钢丝做绳驱控制，还是穿入细导线给末端的灯光模块、微型传感器供电，都不会出现走线外露、运动时磨线的问题，中心孔的内壁做了R2的圆角过渡，穿线时不会刮破线材的绝缘层。

　　末端的三瓣式夹爪结构做了一体化的弹性铰接设计，夹爪根部和臂身最前端的关节做成了一体结构，不需要额外加装扭簧就能实现自动复位，夹爪的夹持面做了锯齿状的防滑纹理，能够稳定夹持重量不超过200g的小型物件，比如展示用的小道具、科普演示用的小工件，夹爪的最大张开角度为30度，开合行程12mm，适配小型物件的夹持需求。臂身的每一段环形关节都做了等强度的结构优化，关节外壁的厚度为2.5mm，铰接位置的壁厚加厚到4mm，既保证了整体结构的轻量化，整臂打印或者铸造完成后的总重量不超过180g，又能保证在频繁弯曲摆动的过程中，铰接位置不会出现应力断裂的问题；关节之间的配合间隙预留了0.2mm，不管是采用光敏树脂3D打印做手板验证，还是采用锌合金压铸做批量的玩具构件生产，都不需要二次打磨修配就能直接装配，配合面的摩擦力刚好能维持臂身调整后的姿态，不会出现自重下的垂头变形。

　　从实际应用的角度出发，这种结构的机械臂除了作为IP周边的文创玩具之外，还可以经过简单的尺寸缩放后，用作工业内窥镜的导向段、小型排爆机器人的末端操作臂，或者是科普展项里的互动演示构件，绳驱的驱动方式可以把所有舵机都布置在根部的安装座内，臂身本身不需要安装驱动元件，能够做到完全的防水防尘，适应潮湿、多粉尘的展示或者作业场景。设计时特意规避了传统刚性机械臂的肘部、腕部突出结构，整段臂身的外轮廓都是连续的圆弧过渡，没有尖锐的棱角，作为玩具使用时不会出现划伤使用者的风险，每一段关节的外边缘都做了R1.5的圆角处理，表面没有突兀的凸起或者凹陷，后续做表面喷涂、水转印之类的外观处理时也非常方便，能够适配不同主题的外观涂装需求。铰接副的配合面采用了锥面定位的设计，装配后不会出现径向的窜动，臂身弯曲时的阻尼感均匀，调整到任意角度都能稳定保持姿态，不需要额外的锁紧机构，这种阻尼特性来自于配合面的过盈量设计，0.05mm的径向过盈量刚好能提供合适的转动阻尼，既不会因为阻尼太大导致调整费力，也不会因为阻尼太小无法维持姿态。
