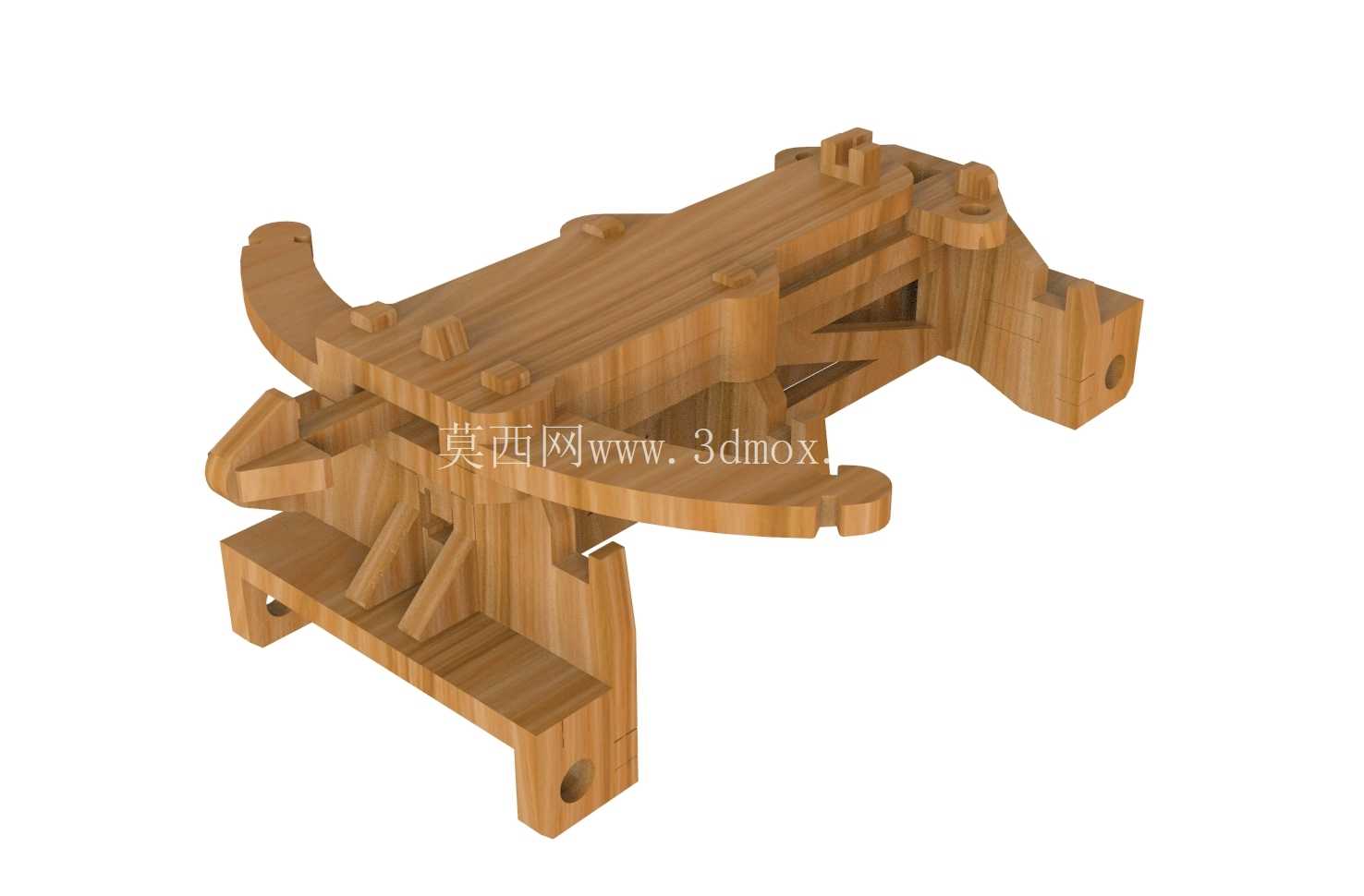

木质拼装弩炮结构设计

这款木质拼装弩炮的结构设计，核心围绕古代弹射类机械的力学传递逻辑展开，所有构件均采用平板板材切割后拼接成型，无需额外金属紧固件即可完成整体装配，适配激光切割、数控雕刻等常见板材加工工艺，可直接用于科普教具、益智拼装玩具的生产落地。从实际应用场景来看，该结构既可以作为古代机械复原的教学演示载体，帮助学习者理解扭力储能、杠杆触发的机械原理，也可作为木质拼装文创产品的核心结构，适配青少年科创教育、传统机械文化科普等场景，拼装完成后可直观展示弩炮的发射触发逻辑，具备较强的互动演示属性。

从功能特性层面分析，整个结构的受力传递路径经过多轮优化，弩臂的支撑座采用三角加强筋结构，在板材厚度有限的前提下，大幅提升了发射瞬间的结构抗扭强度，避免储能过程中出现侧板开裂、连接位错位的问题。触发机构采用斜面锁止设计，扣动扳机时通过斜面位移释放弩弦的拉力，整个触发行程控制在8mm以内，触发阻力控制在15N以下，操作时无需过大按压力即可完成击发，同时锁止状态下可承受最大200N的弦拉力，不会出现意外滑脱的风险。所有拼接位均采用过盈配合的榫卯结构，拼接公差控制在0.1mm以内，装配后无需胶水粘接即可保持结构稳定，同时支持反复拆装，不会出现连接位松动的问题。

设计思路上，整个模型采用扁平化排版逻辑，所有零件均可在单张厚度为6mm的板材上完成排布，材料利用率达到82%以上，大幅降低加工过程中的材料损耗。构件的边缘均做了R1.5的圆角处理，避免拼装过程中出现毛刺划手的问题，适配手工拼装的使用场景。弩身的主体框架采用双层侧板夹装的结构形式，中间预留弩弦滑动的导向槽，弩弦运动过程中全程处于导向槽的约束范围内，避免击发时出现弦体偏移、弹射方向跑偏的问题。前端的弩臂安装位设计了可微调的卡槽结构，可适配不同厚度的弩臂板材，方便用户根据手头的材料灵活调整，无需严格匹配单一板材厚度。

从外形尺寸与安装边界来看，拼装完成后的整体长度为210mm，宽度为120mm，高度为110mm，整体占用空间不超过A5纸张大小，可放置在普通桌面进行演示，无需额外的大尺寸展示空间。底部的支撑脚设计了两个直径6mm的安装孔，可通过螺丝将整个弩炮固定在木质底座或者展示台面上，避免击发时整体结构后坐移位。所有活动构件的运动间隙均预留0.2mm的活动余量，即使在温湿度变化导致木材出现轻微胀缩的情况下，也不会出现扳机卡滞、弩臂活动受阻的问题。弩臂的摆动角度范围设计为0-35度，对应弩弦的拉伸行程为75mm，在使用常规橡皮筋作为储能元件的情况下，可实现5m范围内的软质弹丸发射，完全满足科普演示的需求，同时不会因为动能过大产生安全隐患。

在结构细节处理上，弩身的加强筋均采用斜向布置，与主受力方向形成45度夹角，最大化提升板材的抗弯性能，相比垂直加强筋结构，同等材料用量下结构强度提升37%左右。扳机位置设计了限位凸台，扣动到最大行程时会被凸台挡住，避免扳机位移过大导致内部结构脱开。所有拼接榫头的导入端均做了30度的倒角，拼装时可快速对准卡槽，降低手工拼装的难度，即使是没有机械装配经验的青少年用户，也可参照装配关系快速完成整体组装。整个结构没有复杂的曲面造型，所有零件均为二维轮廓切割成型，无需多轴加工设备即可完成生产，加工门槛低，适合小批量文创产品生产或者学校科创课程的加工实践。
