奇幻风格金属长剑三维结构设计

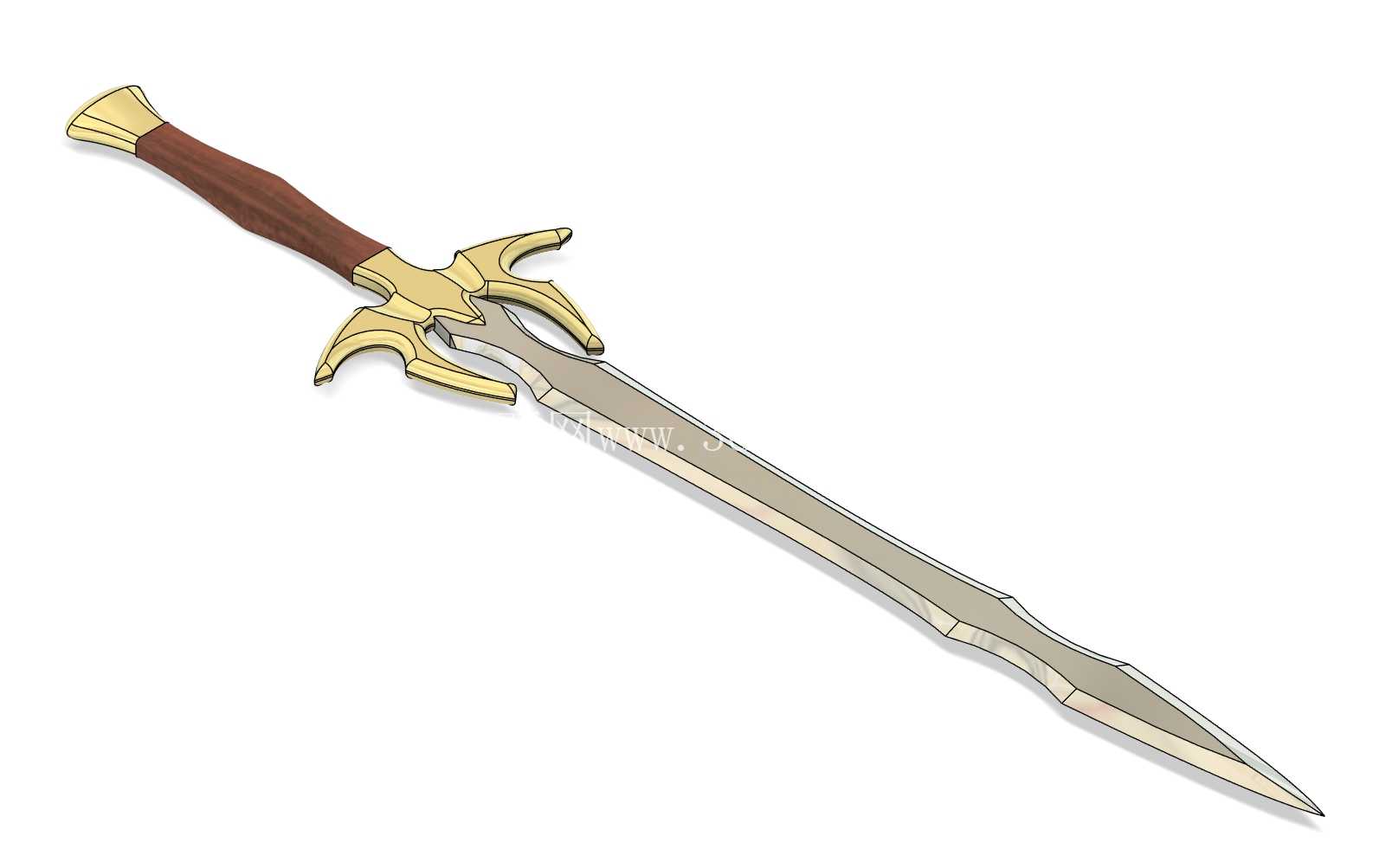

　　该模型为奇幻风格单手长剑的三维结构设计，整体结构围绕冷兵器的握持平衡、视觉冲击力与铸造工艺可行性展开设计。从结构拆分来看，整剑分为剑柄配重、木质握柄、十字护手、剑身四个核心部分，各部分的连接结构均做了适配砂型铸造与后期机加工的工艺预留。剑柄末端的金属配重做了收窄的梯形造型，边缘做了小角度倒角，既可以在整剑装配后调整重心位置，让握持时的平衡点落在护手前2-3厘米的区间，适配单手挥砍、突刺的操作习惯，也避免了尖锐边角在使用过程中造成的意外磕碰。

　　握柄部分采用贴合手掌弧度的收腰造型，截面为带圆角的椭圆形，相比正圆形握柄更贴合握持时的指腹贴合度，表面预留了包裹防滑材质的安装余量，金属柄芯贯穿握柄内部，两端分别与末端配重、护手做过盈配合连接，保证结构连接强度，避免挥砍过程中出现松动。十字护手采用了多分叉的异形造型，三个向外延伸的尖角分别朝向剑尖方向与两侧，造型上做了厚度渐变处理，靠近握柄的位置厚度最大，向尖角末端逐步收薄，既保证了护手的结构强度，能够格挡对方兵器的冲击，也通过造型变化强化了奇幻风格的视觉特征，护手与剑身连接的位置做了圆弧过渡，避免应力集中导致的断裂风险。

　　剑身部分采用了带双血槽的造型设计，从护手位置向剑尖逐步收窄，厚度从根部的8毫米向剑尖逐步递减到2毫米，剑刃部分做了对称的开刃角度预留，剑身中部的凸起脊线贯穿整个剑身长度，既提升了剑身的侧向抗弯强度，也让剑身的视觉线条更具凌厉感，剑尖部分做了收尖的强化处理，保证突刺时的结构强度。从铸造工艺角度来看，该模型的所有金属部件均做了拔模斜度预留，异形曲面部分均做了顺滑的曲率过渡，避免出现铸造死角，壁厚控制在3-10毫米的均匀区间，避免铸造过程中出现缩孔、冷隔等缺陷，各部件的连接位置预留了0.2毫米的装配公差，方便后期的组装与表面处理。

　　该模型可应用于影视道具制作、游戏周边实体复刻、奇幻主题文创产品开发等场景，在实际生产过程中，可根据使用场景选择不同的材质，用于展示的道具可选用锌合金压铸配合表面镀金、做旧处理，用于实际武术演练的版本可选用弹簧钢锻造后做热处理，握柄部分可替换为实木或者缠绳处理提升握持手感。在三维建模过程中，所有曲面均采用G2连续过渡，保证曲面顺滑无折痕，各部件的装配关系完全按照实际生产的配合公差设置，可直接导出工程图用于模具开发与生产加工，模型的整体长度控制在110厘米左右，其中握柄长度18厘米，护手宽度22厘米，剑身宽度最宽位置为5厘米，整体尺寸符合单手长剑的常规使用尺寸，安装过程中无需额外的焊接工序，仅通过柄芯的过盈配合与端部的锁紧结构即可完成整剑的组装，后期维护时可单独更换损坏的部件，降低维护成本。
