固定翼航模遥控飞机结构设计方案

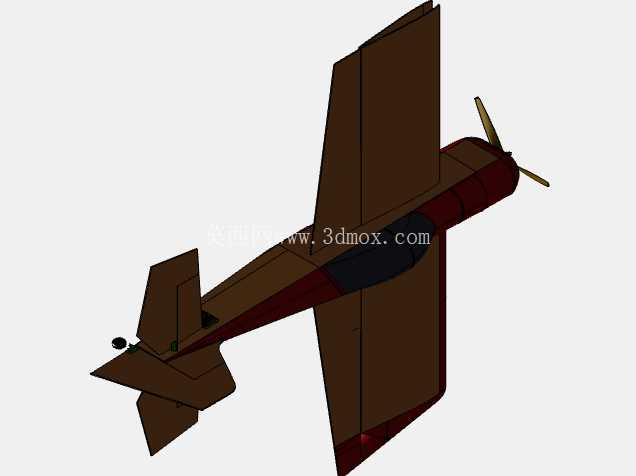

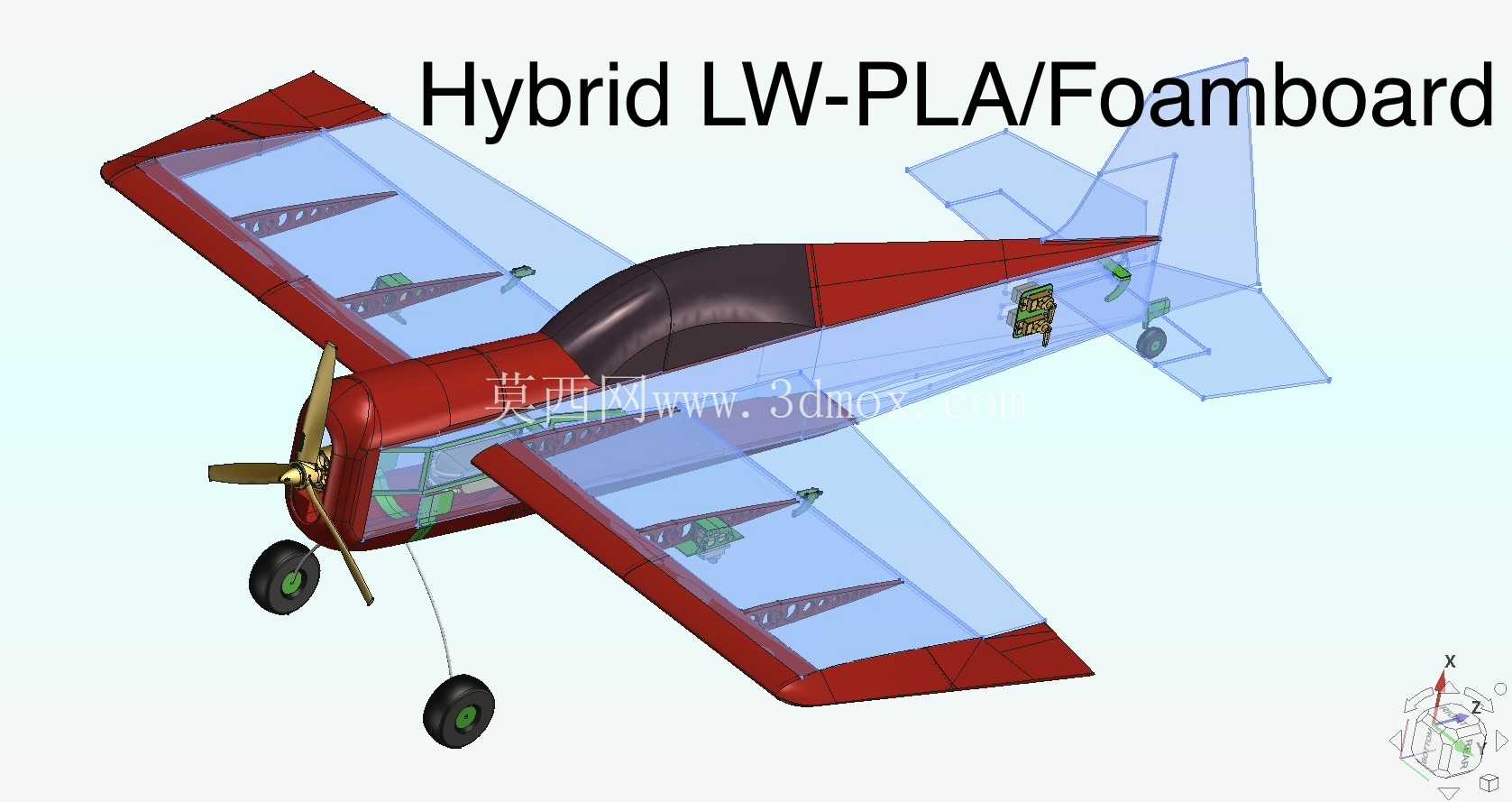

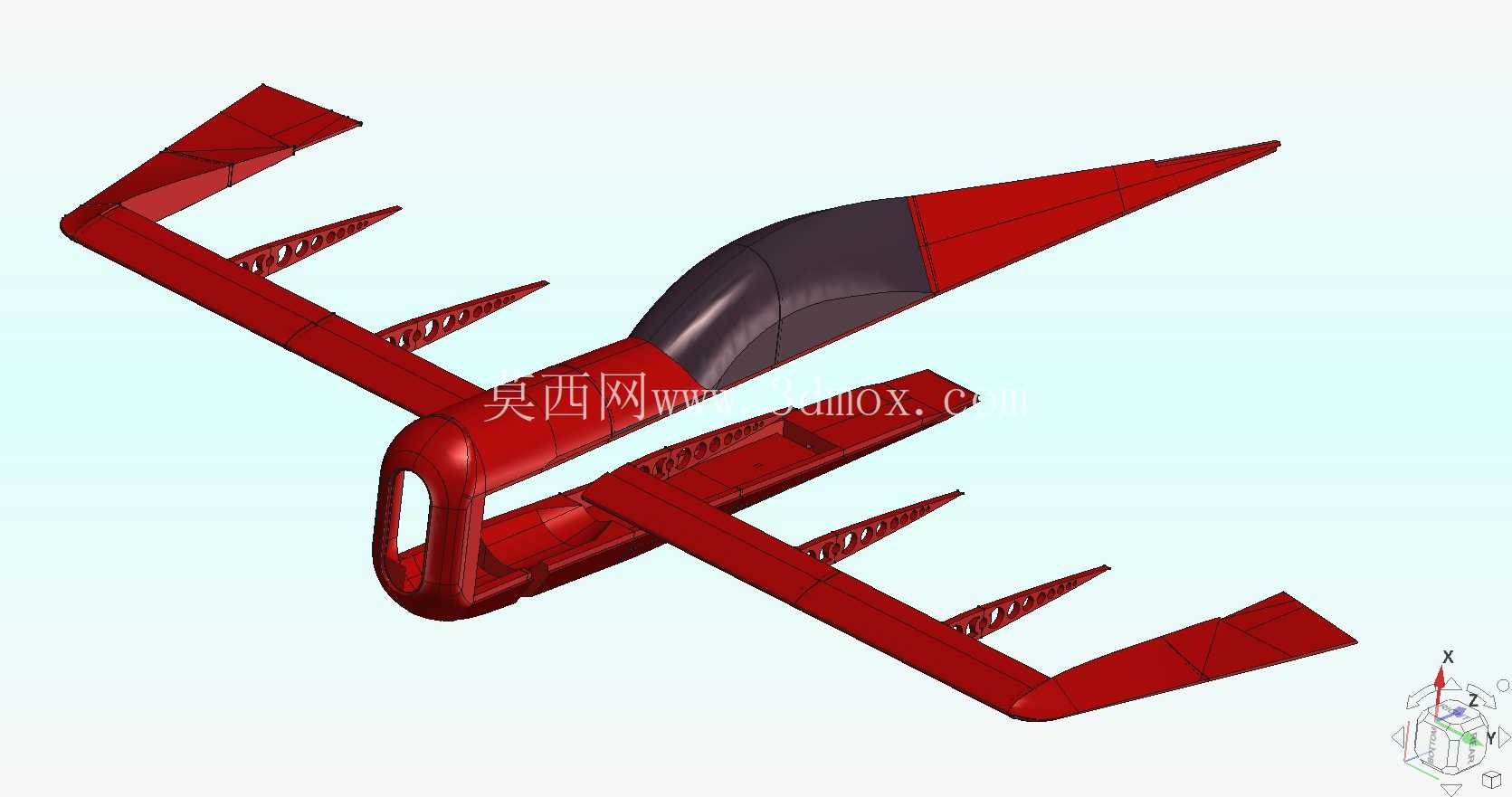

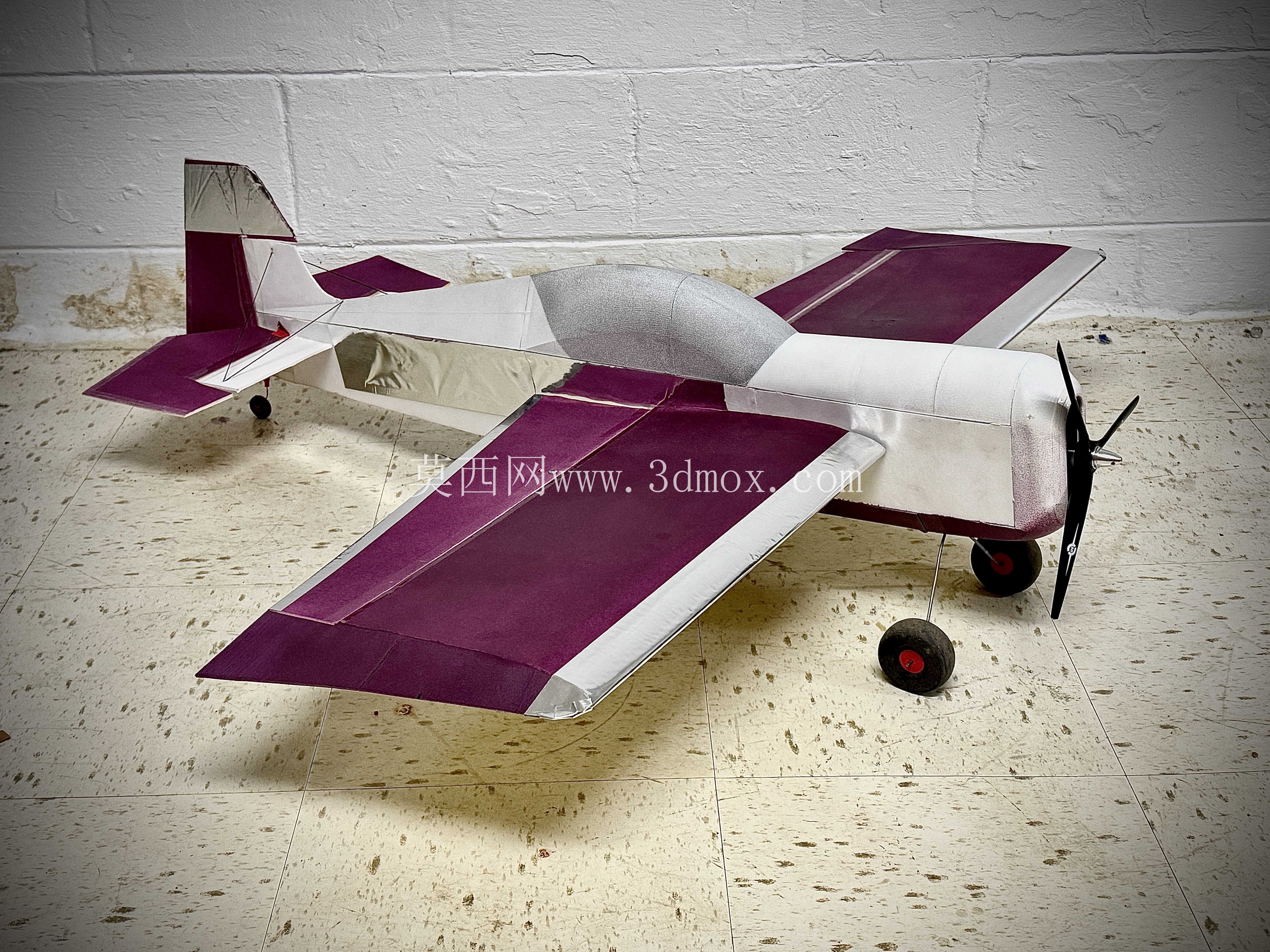

　　这款固定翼遥控航模的结构设计，核心面向户外休闲飞行、航模爱好者DIY组装、青少年航空科普教学场景使用，整体围绕易加工、易维护、飞行稳定性优先的思路完成结构拆分，适配个人爱好者小批量制作的加工条件，不需要复杂工业级加工设备即可完成整机装配。从实际使用场景出发，整机采用上单翼布局，这种布局的核心优势是飞行过程中整机重心位于机翼下方，天然具备自稳特性，对新手操纵者的容错率更高，不需要频繁修正舵面即可维持平飞状态，适配休闲飞行、入门练习的实际需求，机翼与机身的连接采用快拆结构设计，日常收纳、运输时可以快速拆下机翼，减少整体收纳尺寸，普通家用轿车后备箱即可放置整机，不需要额外定制运输包装箱。

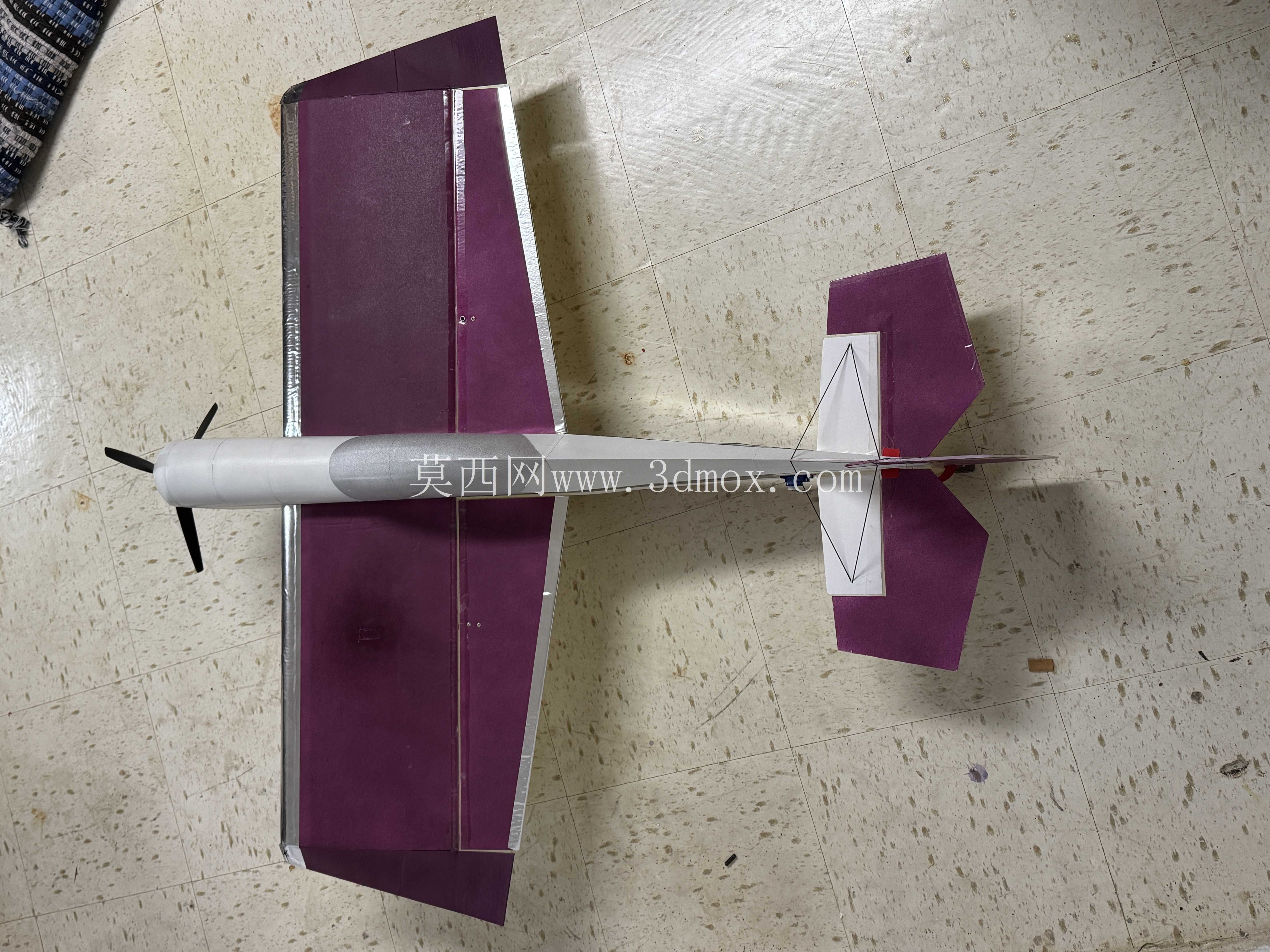

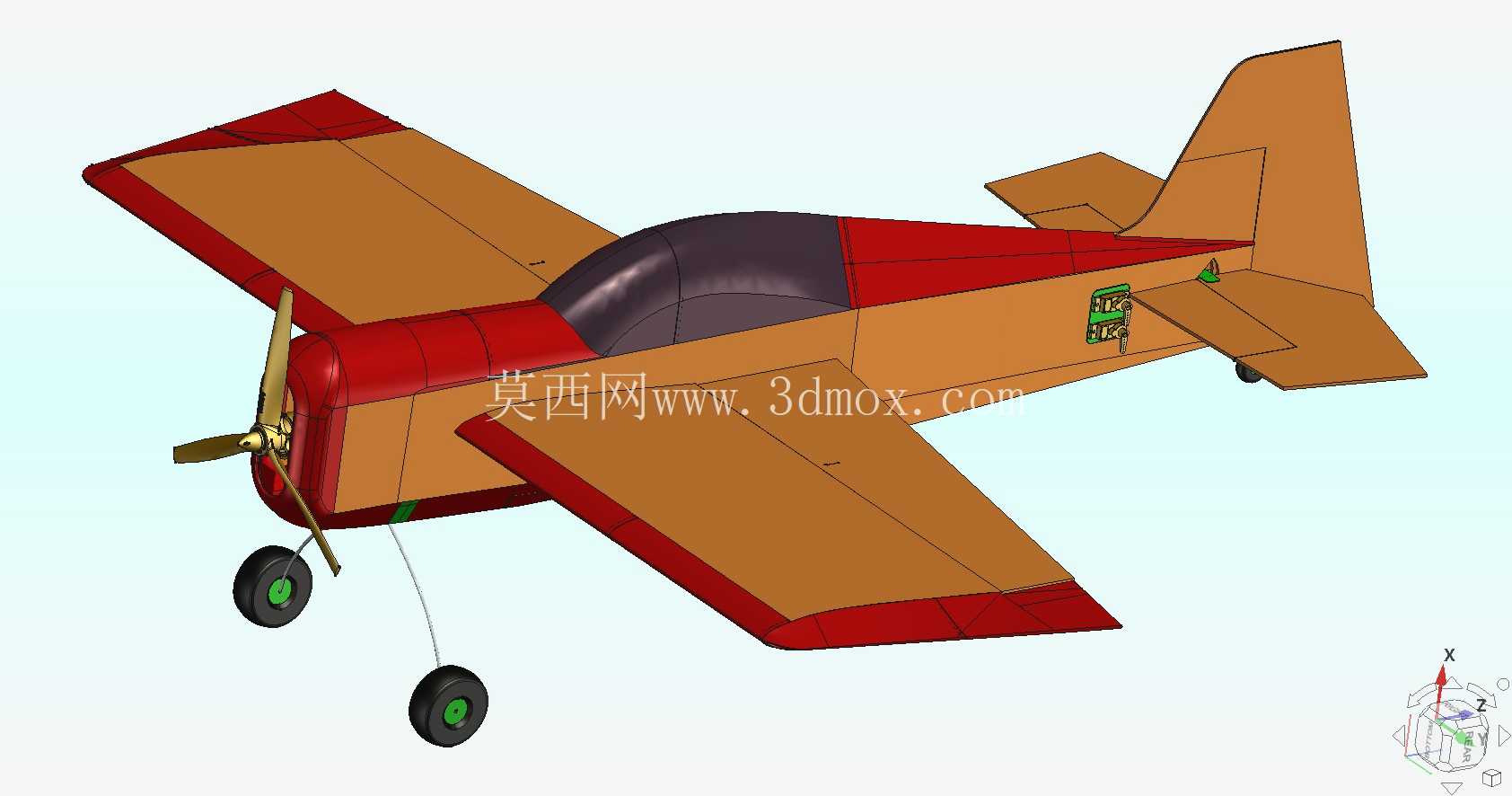

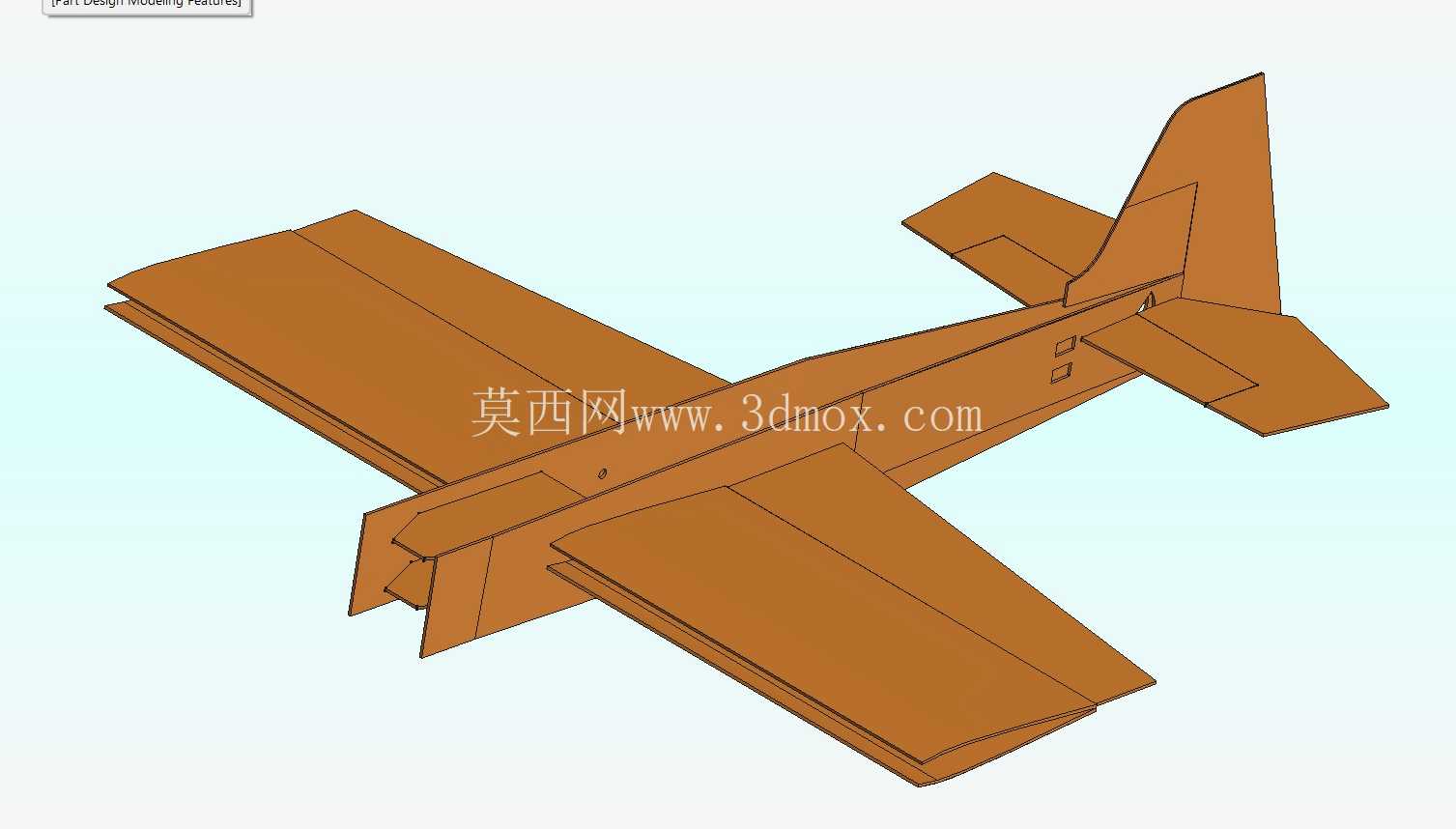

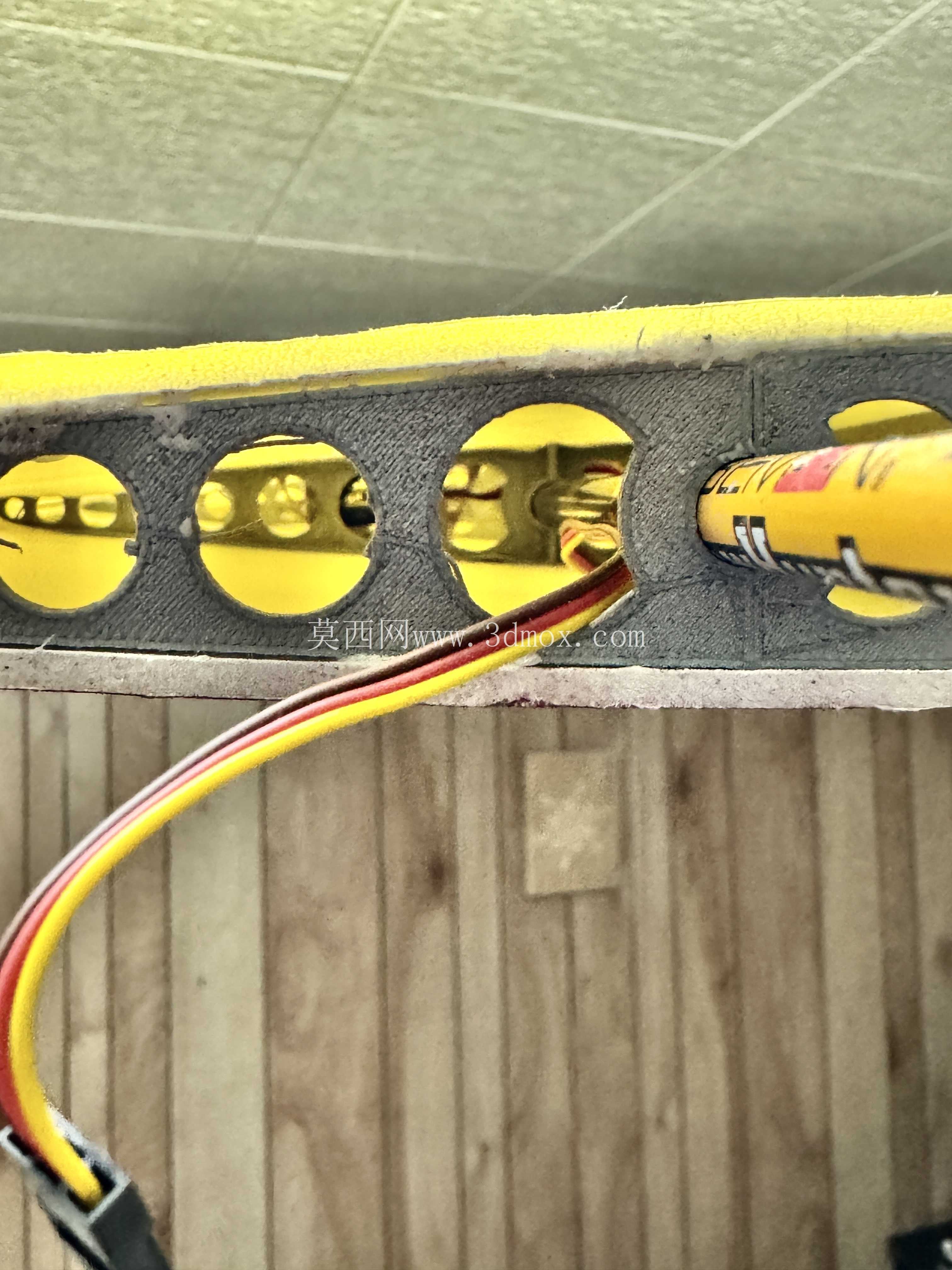

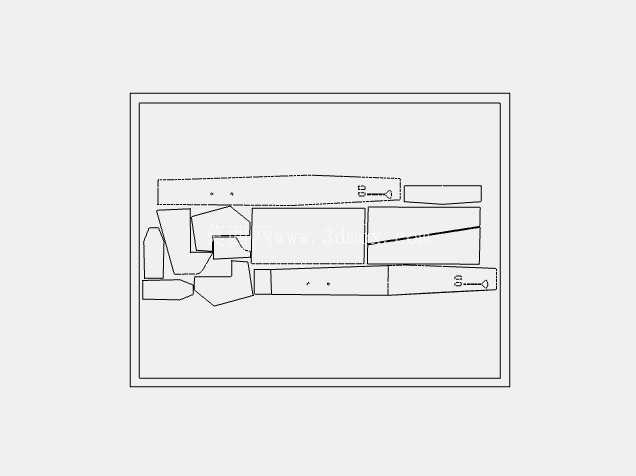

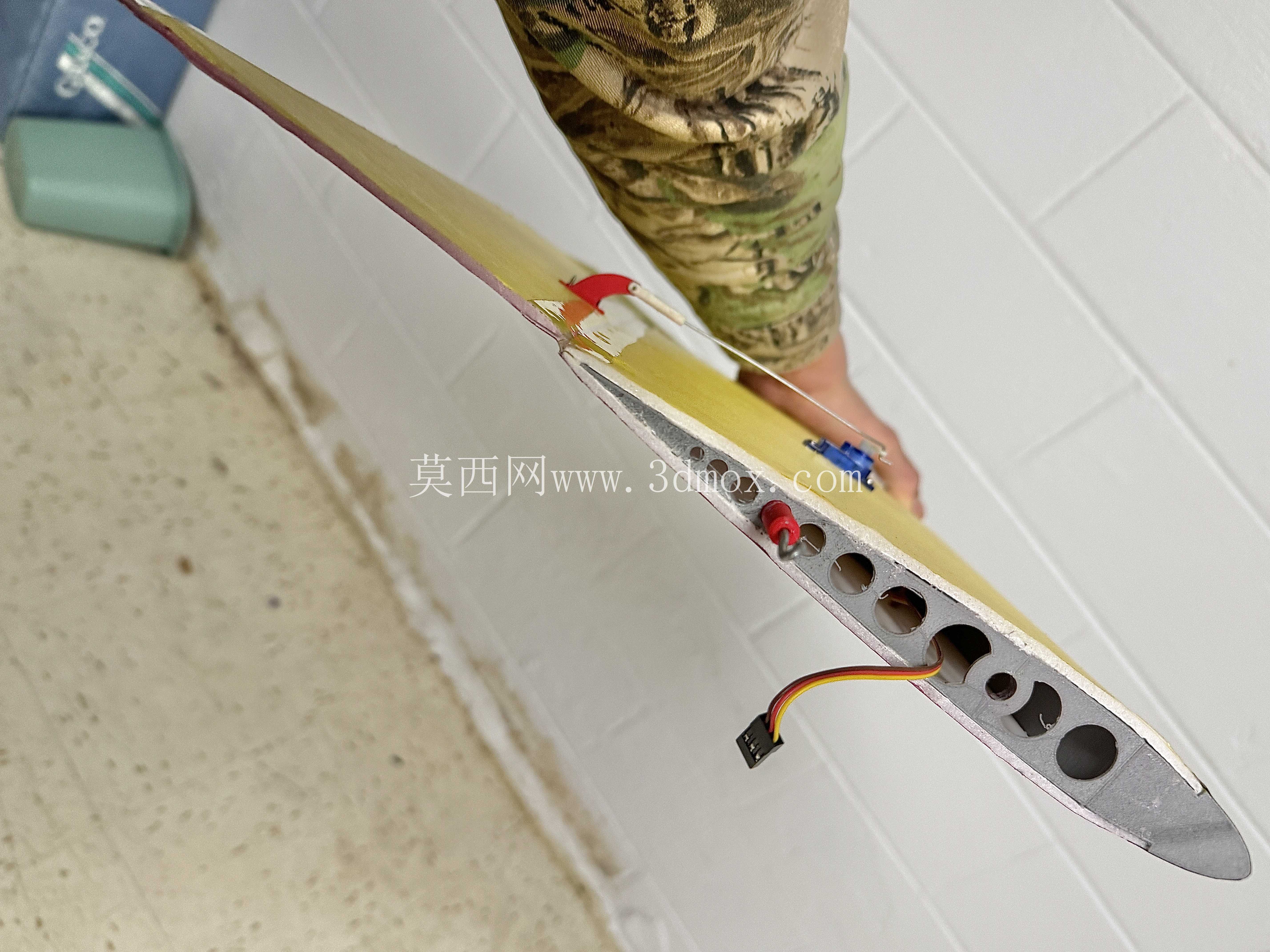

　　结构拆分上针对不同部件的受力、重量需求做了差异化的材料适配设计，机身主体的受力框架、动力安装座、起落架固定座这些需要承受冲击、传递动力载荷的部件，采用常规PLA材质打印即可满足强度需求，打印时设置20%以上的填充密度，壁厚不小于1.2mm，就能承受日常飞行降落的冲击载荷，不会出现起降过程中结构断裂的问题；机翼部分采用3mm泡沫板材作为蒙皮与承力主体，泡沫板材本身重量极轻，同时具备足够的抗弯强度，配合3D打印的机翼翼肋、前缘包边结构，既能维持标准的翼型截面，保证飞行时的升力系数，又能最大限度降低整机重量，提升续航时间与飞行机动性。起落架部分采用后三点式布局，两个主轮布置在机翼前缘下方的重心靠前位置，尾轮布置在机身尾部垂尾下方，主轮采用LW-TPU柔性材质打印，轮胎部分做了中空结构设计，降落时可以通过自身形变吸收地面冲击，减少硬着陆对机身框架的冲击力，轮轴部分采用直径2mm的碳杆作为转轴，既保证强度又不会增加过多重量，尾轮与方向舵做联动结构设计，地面滑行时可以通过方向舵控制尾轮偏转，实现地面滑行转向，不需要额外加装转向舵机，简化了整机的电控系统布线难度。动力系统安装在机头位置，电机座预留了标准22系列航模无刷电机的安装孔位，适配市面上绝大多数入门级航模动力套装，螺旋桨采用两叶慢速桨，安装位置做了足够的离地间隙设计，地面滑行时不会出现桨尖蹭地的问题，避免起飞阶段螺旋桨打地损坏。机身内部的设备舱做了分层设计，上层放置电池、电调，下层放置接收机、舵机，电池安装位预留了20mm的前后调节空间，可以根据实际装机后的重心位置前后移动电池，将整机重心调整到机翼弦长30%的最优位置，保证飞行时的俯仰稳定性，设备舱盖采用快拆卡扣设计，不需要螺丝即可打开，日常更换电池、调整设备位置时操作十分便捷。

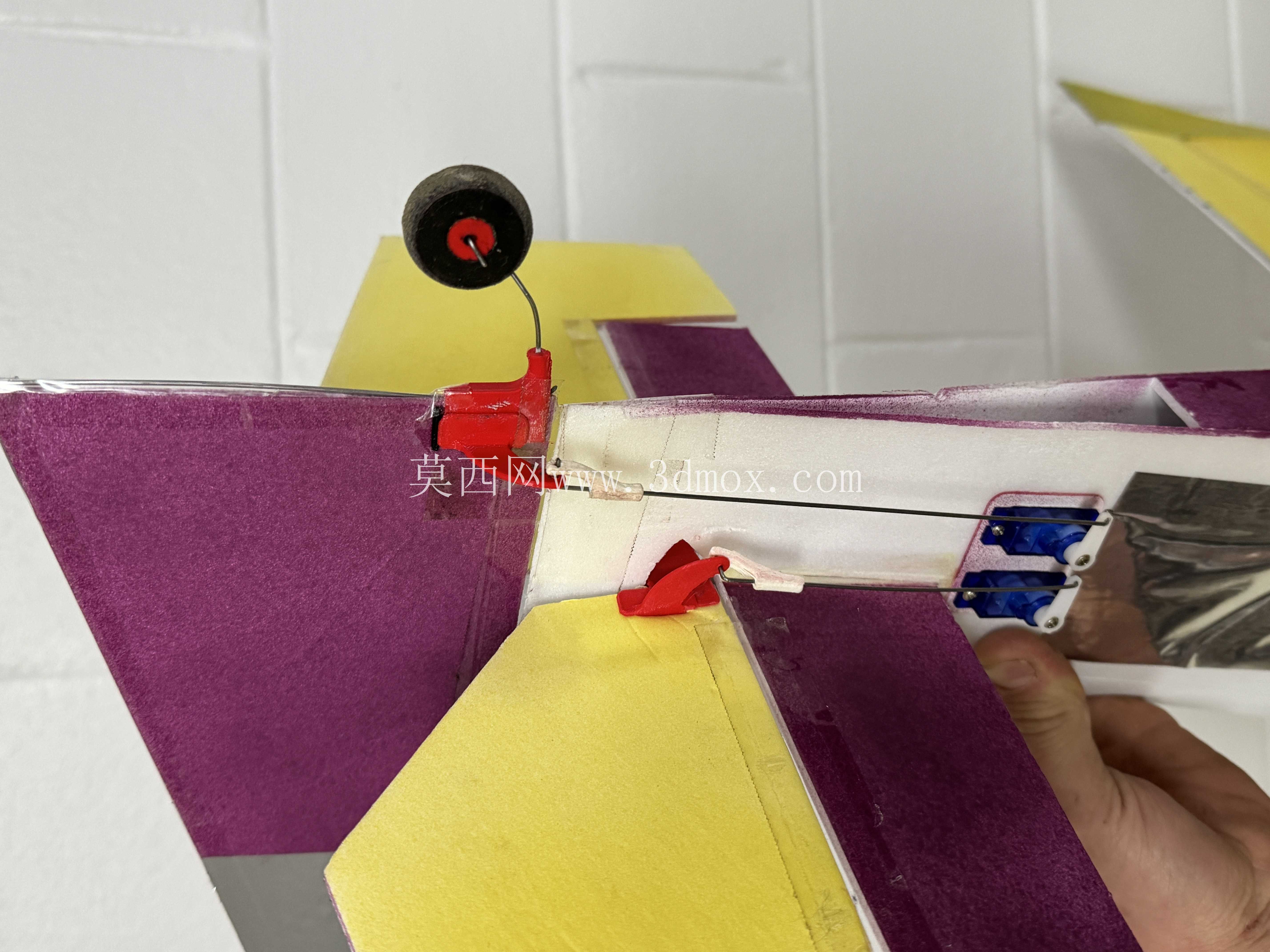

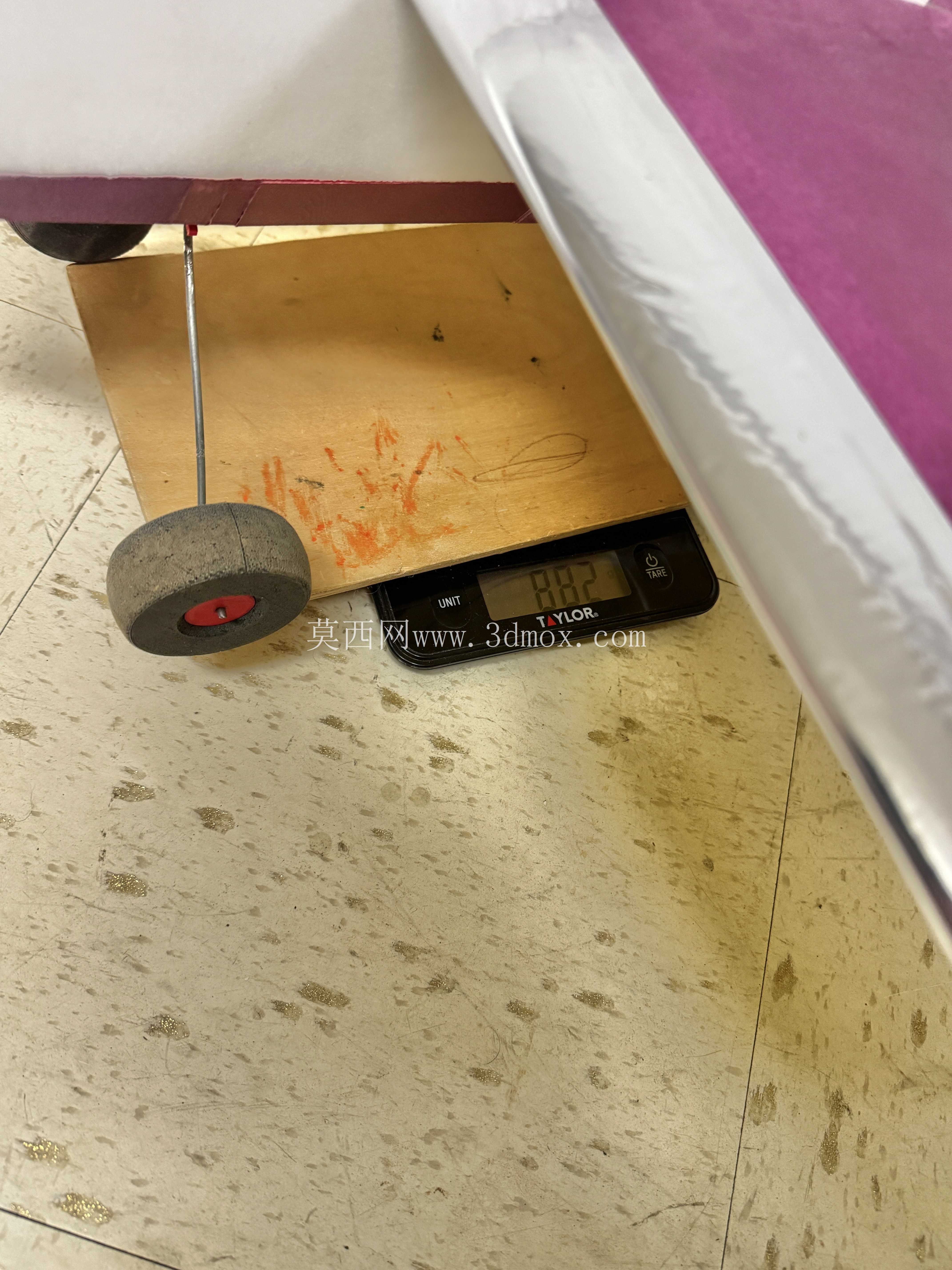

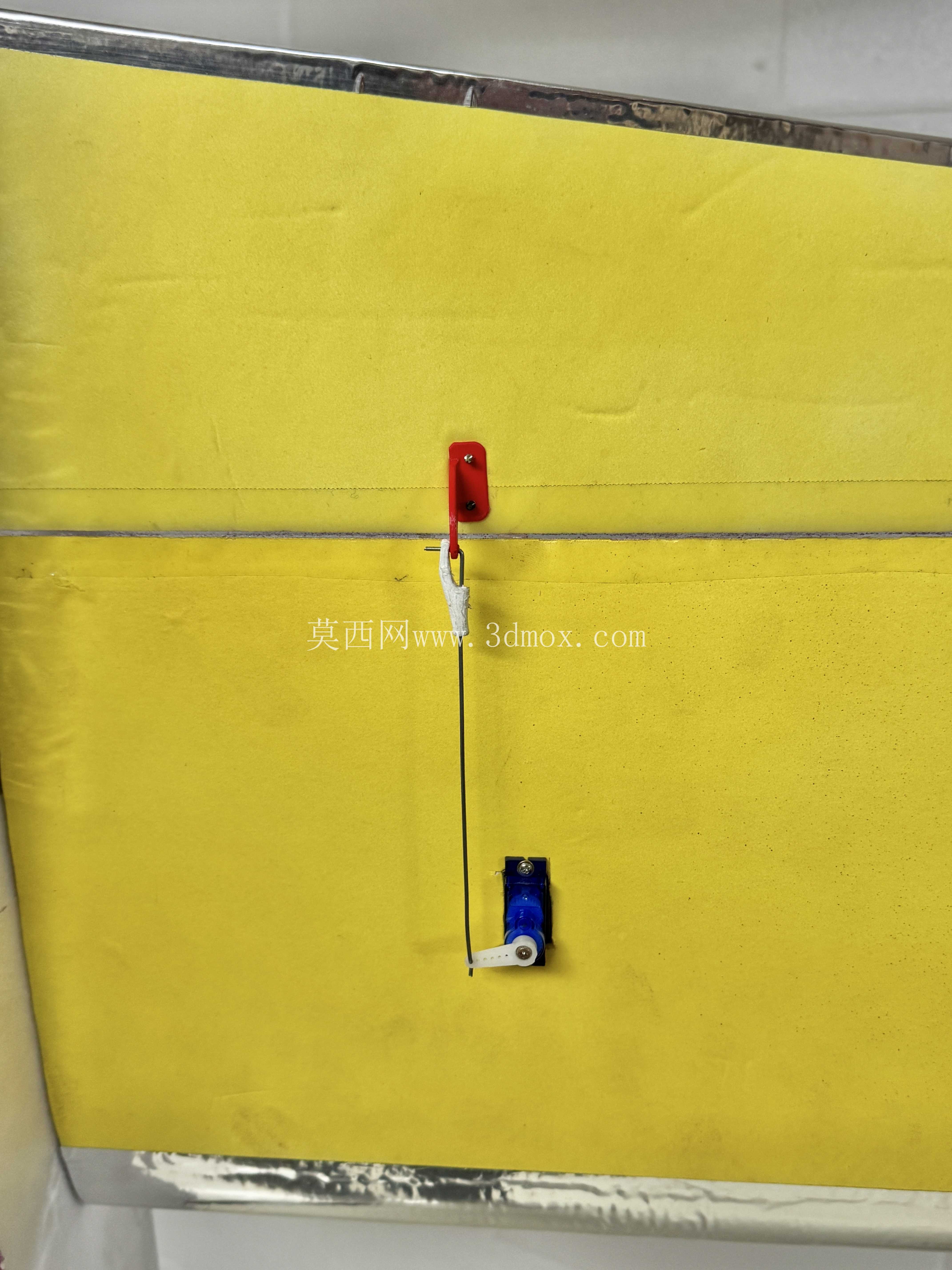

　　舵面传动部分采用常规的拉杆连接结构，副翼、升降舵、方向舵的舵机均安装在机身与机翼的内部，拉杆采用1mm直径的钢丝，外部套PTFE衬管减少传动阻尼，舵面的偏转角度预留了足够的调节余量，既可以设置小偏转角度满足新手入门练习的需求，也可以设置大偏转角度满足特技飞行的操纵需求。整机的所有3D打印部件均做了无支撑打印优化设计，打印时不需要添加额外支撑结构，减少打印后的后处理工作量，同时避免支撑拆除后留下的表面瑕疵，打印件的拼接位置均设计了定位止口，装配时不需要复杂的定位工装，依靠止口即可对准拼接位置，涂抹少量泡沫胶或者CA胶即可完成固定，装配难度极低，即使是没有太多模型制作经验的爱好者，也可以在短时间内完成整机的装配调试。

　　从安装边界来看，整机翼展控制在1.2米以内，机身长度控制在0.9米左右，起飞重量控制在500g上下，属于轻型航模范畴，对飞行场地的要求不高，普通的城市公园开阔草坪、郊外空旷场地都可以完成起降飞行，不需要专用的航模飞行场地。机翼的翼型采用平凸翼型设计，这种翼型的低速升力系数高，失速速度低，即使飞行速度较低也不容易出现失速坠机的问题，非常适合入门级飞行使用，机翼的上反角设置为3度，进一步提升横航向稳定性，飞行时如果出现机翼倾斜，整机可以自动回正，降低操纵难度。机身尾部的垂尾与平尾均采用对称翼型，舵面的转轴处做了倒角处理，偏转时不会出现干涉问题，舵面的最大偏转角度设置为上下30度，足够满足常规飞行的操纵需求。整机的布线通道做了预留设计，所有连接舵机、电调、接收机的线材都可以从机身内部的走线槽穿过，不会出现线材外露影响气动外形的问题，同时也避免飞行过程中线材被气流吹动产生振动或者脱落的风险。
