螺旋结构节能照明灯具结构设计

日常民用与商用照明场景中，这类螺旋结构节能灯具的应用覆盖极广，从普通家庭室内顶灯、壁灯，到商超、办公区域的嵌入式照明点位，再到工业厂区辅助照明的备用光源，都能见到同结构产品的身影。区别于传统直管荧光灯，螺旋形态的灯管排布可以在有限的竖向空间内拉长荧光管的有效发光长度，在不扩大灯具径向占用尺寸的前提下，提升整体发光效率，同时适配常规E27等通用螺口灯座的安装标准，无需额外改造原有线路与灯位，替换成本极低。

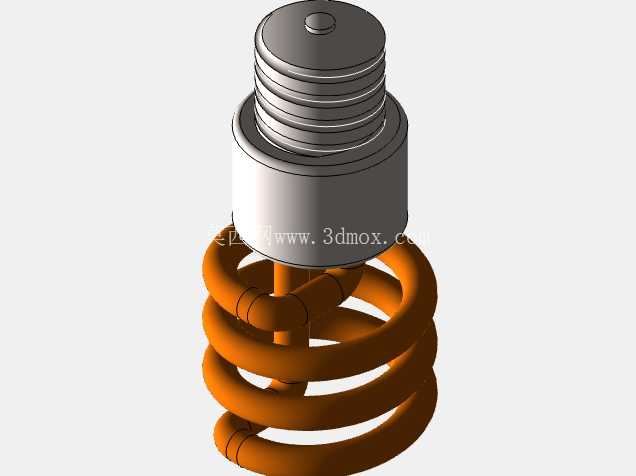

从结构功能拆分来看，上部的金属螺口部分承担两项核心作用，一是作为导电连接结构，通过螺牙与灯座内的导电触点贴合，完成市电的接入导通，螺牙的螺距、牙型公差需要严格匹配通用灯座的尺寸规范，保证旋入过程顺畅无卡滞，导通后接触电阻控制在合理区间，避免长期使用出现接触不良、打火发热的问题；二是作为上部结构的承载基体，内部需要容纳镇流器、启动电容等驱动元器件，因此金属壳体的壁厚设计既要满足结构强度要求，避免旋拧安装时受力变形挤压内部元件，也要控制整体重量，降低灯座长期承重的负载压力。下部的螺旋灯管部分采用多圈螺旋盘绕的结构，灯管之间预留均匀的散热间隙，避免工作过程中热量堆积加速荧光粉老化，螺旋的中轴位置设置支撑结构，连接上部金属基座与灯管末端，保证整灯装配后同轴度偏差控制在允许范围内，不会出现灯管歪斜导致安装时与灯罩干涉的问题。

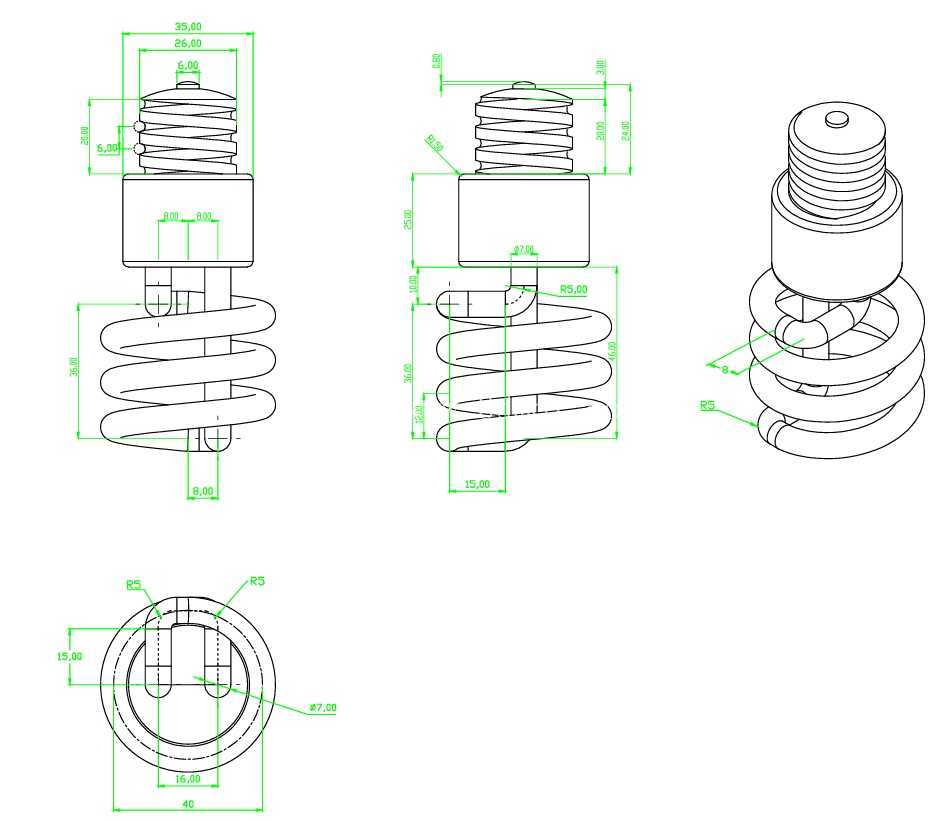

设计过程中需要优先考虑安装边界的尺寸约束，常规同功率节能灯的整体径向尺寸不超过50mm，整体高度控制在120mm以内，适配市面上绝大多数标准尺寸的灯罩、灯座安装空间，螺口部分的长度严格遵循通用螺口的尺寸标准，保证旋入灯座后既不会因为旋入深度不足导致连接松动，也不会因为旋入过深顶压灯座内部触点造成结构损坏。灯管的螺旋圈数根据功率等级调整，功率越高的型号，螺旋圈数对应增加，拉长灯管总长度来满足发光功率要求，同时螺旋的升角设计保持一致，保证灯管弯折过程中管壁厚度均匀，不会出现局部管壁过薄导致的漏气、寿命缩短问题。

从实际使用的可靠性角度出发，基座与灯管的连接位置需要做密封处理，避免潮湿环境下水汽进入基座内部造成电路短路，金属螺口的表面做防锈镀层处理，满足厨房、卫生间等高湿度场景的使用要求。灯管的玻璃材质选择抗热震性能优异的硼硅酸盐玻璃，避免开关灯过程中温度骤变导致灯管炸裂。螺旋结构的重心与螺口中心轴线保持重合，整灯装配完成后做动平衡校验，避免在有轻微振动的使用场景下出现灯体松动脱落的风险。

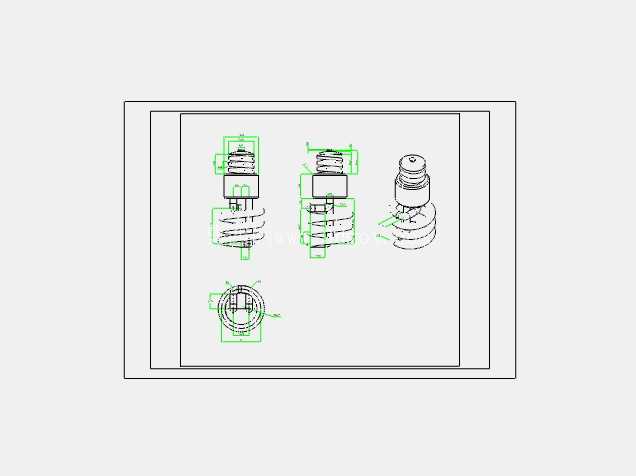

在结构建模阶段，螺牙部分的建模需要严格遵循通用灯头的螺纹公差标准，牙顶、牙底的圆角处理要符合量产冲压工艺的要求，避免出现尖锐边角导致加工过程中模具损耗过快，同时也能避免安装过程中划伤操作人员。螺旋灯管的扫掠路径需要保持曲率连续，弯折位置的曲率半径不小于灯管直径的1.5倍，保证玻璃弯管工序的良品率，减少生产过程中的废品率。基座内部的元器件安装位需要预留足够的装配间隙，不同元器件之间保留安全电气间隙，满足安规标准的爬电距离要求，避免长期使用出现内部击穿短路的问题。
