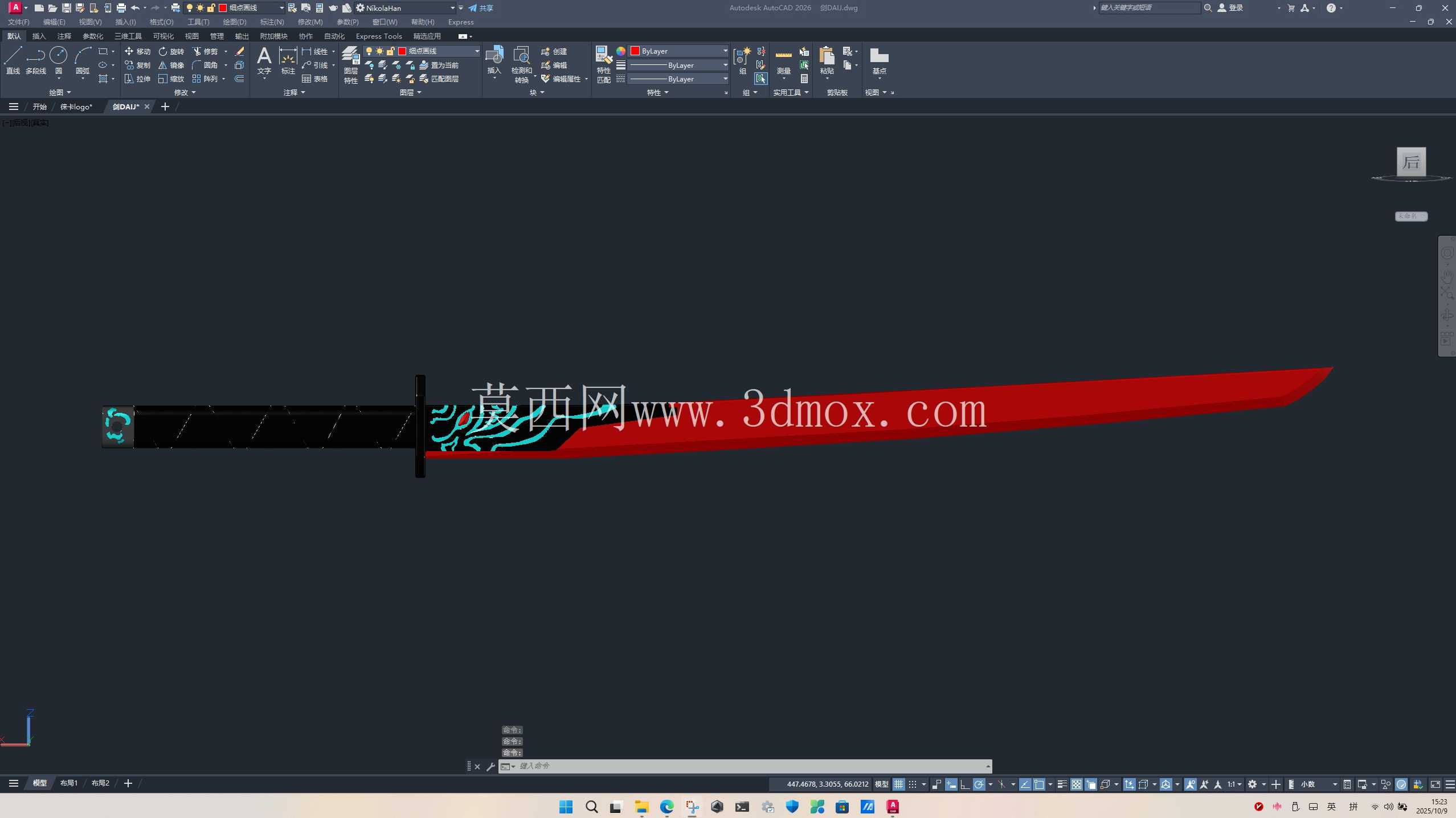

奇幻风格双刃长剑三维结构设计

在影视道具制作、主题场景陈设、文创周边开发的实际项目中，这类带奇幻装饰元素的长剑构件，往往需要先完成精准的三维结构设计，才能匹配后续铸造、表面处理、装配的全流程工艺要求。从实际落地的角度看，该长剑的刃部采用单侧开锋的长直刃型设计，刃身从靠近护手的位置向剑尖方向做渐进式收窄，刃背保持平直的加厚结构，既保证了整体造型的视觉张力，也能在采用树脂、铝合金或者锌合金铸造时，避免壁厚差异过大导致的充型不满、冷却变形问题。刃身靠近护手的位置做了嵌入式的装饰纹路设计，纹路深度控制在1.2mm以内，既不会破坏刃部的整体结构强度，也能在后续做旧、上色处理时形成自然的色彩层次，不需要额外粘贴装饰件，减少装配工序的误差累积。

护手部分采用横向贯通的直型结构，两端做了对称的方形挡块设计，挡块边缘做了R0.8的圆角过渡，避免铸造时出现应力集中导致的开裂问题，同时护手与刃身、剑柄的连接位置都设计了内嵌式的定位止口，止口配合公差控制在H7/g6区间，装配时不需要额外做定位调整，就能保证刃身与剑柄的同轴度，避免出现装配后整体歪斜的问题。剑柄部分做了等直径的圆柱型设计，表面预留了0.3mm的包覆层余量，方便后续缠绕防滑绳或者包覆皮革材质，剑柄末端的配重块与柄身采用螺纹连接结构，螺纹规格选用M8的标准粗牙螺纹，既保证连接强度，也方便后期拆卸调整整体重心位置。

从安装边界的角度考量，该长剑整体长度控制在1100mm区间，其中刃身长度占比约72%，剑柄长度占比约22%，护手横向宽度为180mm，整体重心落在距离护手向剑尖方向120mm的位置，这个重心位置既符合手持道具的配重要求，长时间握持不会出现手腕负载过大的问题，也能满足静态展示时的支架安装需求，配套的展示支架只需要在重心位置做支撑点，就能保证整体放置的稳定性，不需要额外增加固定绑带。在铸造工艺适配方面，整个模型的所有竖直面都做了1.5度的拔模斜度，内腔没有封闭的死角结构，方便砂型铸造或者熔模铸造时的脱模与清砂操作，所有壁厚都控制在2.5mm到4mm的均匀区间，相邻壁面的厚度差不超过30%，避免铸造时出现缩孔、缩松的缺陷。

在实际应用场景中，这类长剑模型除了用于影视道具的1:1实物制作，还可以缩放不同比例用于桌游手办、装饰摆件的开发，缩放时只需要按比例调整壁厚与连接结构的尺寸，就能适配不同尺寸规格的生产要求，不需要重新重构整体曲面结构。设计过程中特意将装饰纹路与主体结构做了一体化建模，没有采用拆分式的装饰件设计，一方面减少了后续装配的工作量，另一方面也避免了小尺寸装饰件在运输、使用过程中脱落的问题，提升成品的结构耐用性。刃部的表面做了微弧面的过渡处理，不是完全的平面结构，这种设计在光线照射下会形成自然的光影渐变，不管是做金属抛光效果还是做哑光做旧效果，都能呈现出更有层次的视觉质感，不会出现平面结构反光过于死板的问题。

针对不同的生产工艺，该模型也预留了足够的调整空间，如果采用3D打印直接制作展示样件，只需要将刃部的尖端位置做0.5mm的圆角处理，就能避免打印过程中出现翘边、断尖的问题；如果采用冲压工艺制作金属材质的量产版本，只需要将刃身的曲面展开成平板结构，就能直接生成冲压所需的下料轮廓，不需要重新绘制刃部的外形线。护手与剑柄的连接位置还设计了隐藏式的销钉孔，当螺纹连接出现松动时，可以打入2mm的圆柱销做周向固定，保证整体结构的连接可靠性，即使在频繁的动作戏使用场景下，也不会出现刃身与剑柄脱节的问题。
