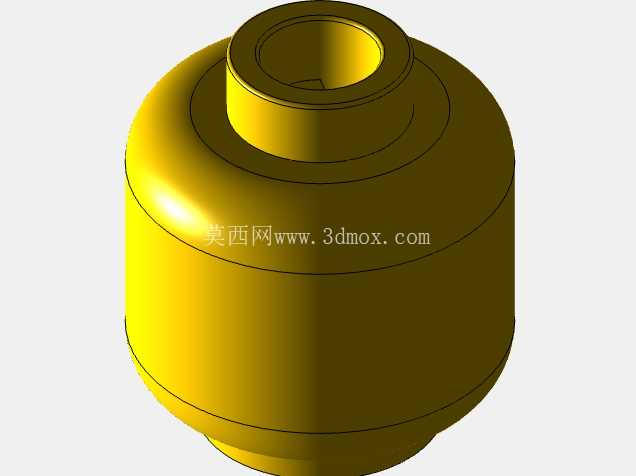

带中心通孔的鼓形回转类铸造零件结构

　　这类带中心通孔的鼓形回转结构，常出现在小型流体管路转接、低速轻载轴套定位、教学演示教具的配套零件场景中，核心作用是作为中空转接载体，既可以让流体、线材从中心通孔穿过完成路径导通，也可以套在小直径轴杆上，作为限位衬垫承担轴向的轻载定位，避免相邻零件直接接触产生磨损。从结构设计逻辑来看，整体采用全回转对称构型，所有截面均围绕中心轴线旋转生成，没有侧向凸台、卡扣或者异形安装位，这种设计最大的优势是适配砂型铸造、低压铸造的开模逻辑，分型面直接选在最大外径的中间位置即可，上下模腔均为回转面，不需要额外设计侧抽芯结构，能大幅降低模具加工难度，减少铸造过程中的错型、飞边缺陷。

　　中心通孔采用直壁设计，没有阶梯变径，后续如果需要和轴类、管件配合，只需要根据实际配合公差选择车削或者铰削加工即可，预留的加工余量可以覆盖常规的公差偏差，不需要额外补焊或者二次堆料。外轮廓的鼓形设计并非单纯的造型选择，从工程实用角度出发，中部大直径段可以提升零件的径向抗形变能力，相比等直径的直筒结构，相同壁厚下鼓形结构承受径向挤压时的应力分布更均匀，不容易出现局部凹陷；上下两端的缩颈结构，一方面可以减少零件和相邻装配部件的接触面积，降低装配时的平面度要求，另一方面缩颈处的过渡圆角可以有效分散铸造冷却过程中的内应力，避免转角处出现应力集中导致的冷裂缺陷。

　　从安装边界来看，零件的最大外径决定了装配时的径向预留空间，安装位的孔径需要略大于最大外径，预留0.2-0.5mm的装配间隙，避免过盈装配导致的外壁挤压变形；中心通孔的轴向长度要略长于实际需要穿过的轴件、管件的配合段长度，两端可以各留出0.1-0.3mm的余量，方便装配后调整轴向位置，也能避免相邻零件直接贴合产生的摩擦异响。设计这类零件时，首先要确认中心通孔的通流或者穿轴需求，确定最小通孔直径，避免后续加工后孔径不足影响功能；其次要根据实际承受的载荷大小调整壁厚，鼓形段的壁厚要均匀，避免壁厚差过大导致铸造时冷却速度不一致产生缩孔；上下端的过渡圆角半径不能过小，圆角半径至少要达到壁厚的1/3，才能有效降低应力集中。

　　如果是作为教学测绘使用的模型，这类结构的尺寸测量难度适中，既包含了内外径测量、圆角测量、同轴度校验的基础测绘内容，又没有复杂的异形结构，适合初学者练习游标卡尺、千分尺的使用，理解回转类零件的尺寸标注逻辑。需要注意的是，这类中空回转件如果用于流体管路场景，内壁的铸造粗糙度要控制在合理范围，如果流体含有颗粒杂质，内壁过于粗糙容易残留杂质造成堵塞，后续可以通过简单的喷砂处理提升内壁光洁度；如果用于轴套定位场景，外壁和安装孔的配合可以选择间隙配合，方便拆卸更换，不需要做过盈压装，降低后期维护的难度。整体结构没有冗余设计，所有几何特征都服务于实际装配和使用需求，没有多余的装饰性结构，完全符合工业零件的设计逻辑，即使是作为教学项目制作的测绘模型，也完整覆盖了回转类铸造零件的核心设计要点，能帮助初学者理解铸造零件的结构设计和工艺适配逻辑。
