木质拼装玩具小火车带轨道结构设计

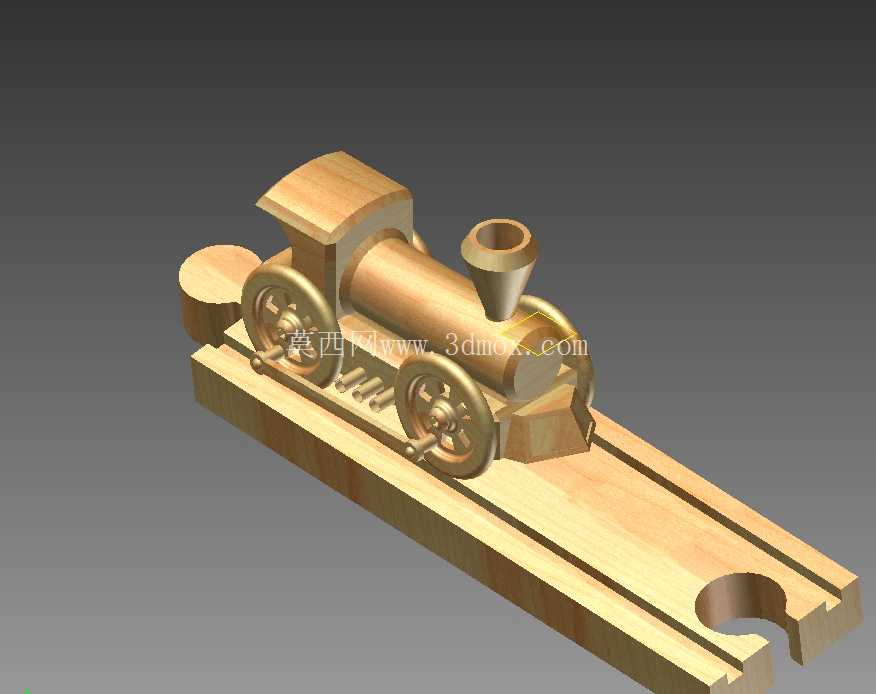

这套木质小火车及配套轨道的三维结构设计，核心面向儿童益智拼装玩具的生产制造场景，同时可作为木质工艺品加工、桌面微缩场景搭建的参考结构使用。从实际应用角度出发，这类小火车产品多采用实木切削加工，适配标准木质轨道系统，既可以作为低龄儿童的动手拼装玩具，锻炼孩童的手部精细动作与空间认知能力，也可作为微缩场景陈列的装饰构件，适配文创展示、主题桌面布置等场景需求。

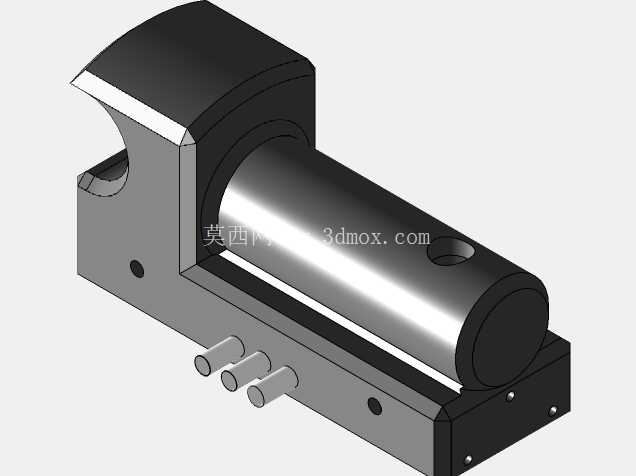

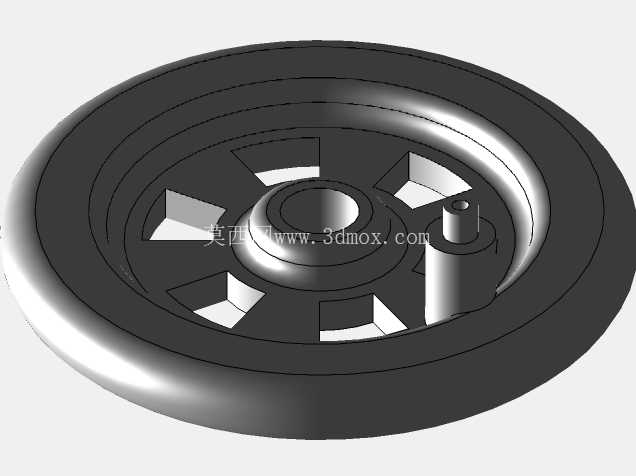

设计过程中优先考虑了木质加工的工艺特性，所有零件的棱边均做了R1.5以上的圆角处理，避免加工后出现尖锐毛刺，同时也符合儿童玩具的安全设计规范，消除使用过程中的划伤风险。火车主体采用分体式装配结构，分别由锅炉筒体、车头烟筒、驾驶室舱体、前后轮组、底盘基座几个独立零件组成，所有零件之间采用小间隙过盈配合，不需要额外粘接或者金属紧固件即可完成组装，既降低了生产装配的工序复杂度，也方便使用者反复拆装体验。轮组部分的设计匹配轨道的凹槽宽度，轮缘高度控制在3mm，既保证火车在轨道上行驶时不会出现脱轨问题，也不会因为轮缘过高导致行驶阻力过大，推动时可以顺畅沿轨道走向滑行。

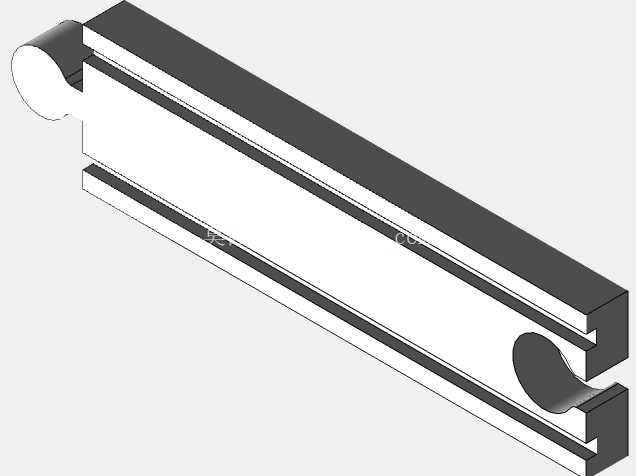

配套的轨道段采用一体化切削成型结构，轨道面的平行度公差控制在0.2mm以内，两端设计了通用的卡扣拼接结构，可以和同规格的其他轨道段自由拼接延伸，拼接处的高度差控制在0.1mm以内，保证火车行驶经过拼接位置时不会出现卡顿。轨道上开设的圆形定位孔，可配套场景中的树木、建筑等小配件安装，拓展场景搭建的灵活性。

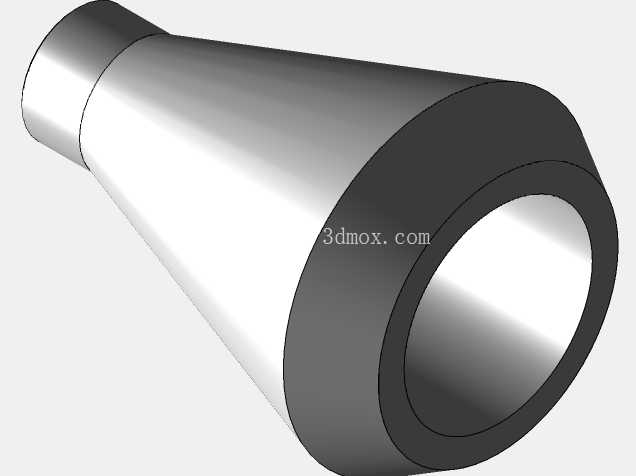

从安装边界来看，单段轨道的长度为150mm，宽度为40mm，整体厚度为8mm，拼接时的卡扣配合深度为5mm，多段拼接时的累计公差可通过卡扣处的0.3mm间隙补偿，不会出现拼接错位的问题。小火车整体长度为90mm，宽度为32mm，高度为45mm，轮距为24mm，完全适配轨道的凹槽间距，放置在轨道上时两侧轮缘与轨道侧壁的间隙各为0.5mm，既保证滑行顺畅，也不会出现横向晃动量过大的问题。烟筒部分采用锥形结构设计，底部与锅炉筒体的配合直径为8mm，顶部直径为12mm，突出锅炉筒体表面的高度为10mm，装配后不会出现松动脱落的问题。驾驶室舱体的顶部做了弧形过渡处理，和锅炉筒体的曲面衔接流畅，没有突兀的棱角，既提升了整体外观的协调性，也避免了加工时出现应力集中导致的木材开裂问题。

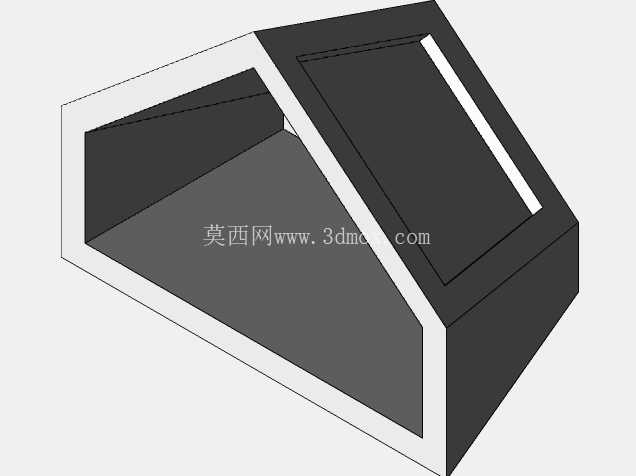

在结构细节处理上，轮组的轮轴采用直径3mm的圆柱结构，和底盘上的轴孔采用间隙配合，间隙值控制在0.1mm，保证轮子可以自由转动，不会出现卡滞问题。底盘底部和轨道面接触的位置做了0.5mm的下沉处理，避免底盘和轨道面发生摩擦，减小滑行时的阻力。锅炉筒体的前端做了弧形收边处理，和底盘前端的斜面衔接自然，还原了老式蒸汽机车的外形特征，同时也避免了前端突出结构容易磕碰断裂的问题。轨道末端的开口结构做了15度的导向斜角，方便和其他轨道段快速对准拼接，降低拼接时的对位难度，即使是低龄儿童也可以独立完成轨道拼接操作。

从生产加工的角度来看，所有零件的结构均采用等壁厚设计，壁厚统一为5mm，既保证了零件的结构强度，不会因为轻微摔碰出现断裂，也减少了木材切削加工时的材料浪费，同时统一的壁厚也方便采用定型铣刀一次加工成型，提升生产加工的效率。所有配合面的拔模斜度控制在1度以内，既方便加工后脱模，也不会影响零件装配后的配合精度。零件表面不需要额外的喷涂处理，保留木材本身的纹理即可达到较好的外观效果，也符合玩具产品的环保要求，避免涂料带来的安全隐患。
