卡通木质风格蒸汽小火车结构设计

这款卡通风格小火车的结构设计，最初面向教学实践场景开发，可作为青少年科创教育、木工实践课程的实操载体，也可作为文创周边、桌面装饰摆件的结构原型使用。从实际应用场景来看，该结构既可以适配木质材料的切割、拼接加工，用于手工制作体验课程，也可通过铸造工艺完成金属材质的小批量生产，作为收藏类金属摆件、文创礼品的结构基础。

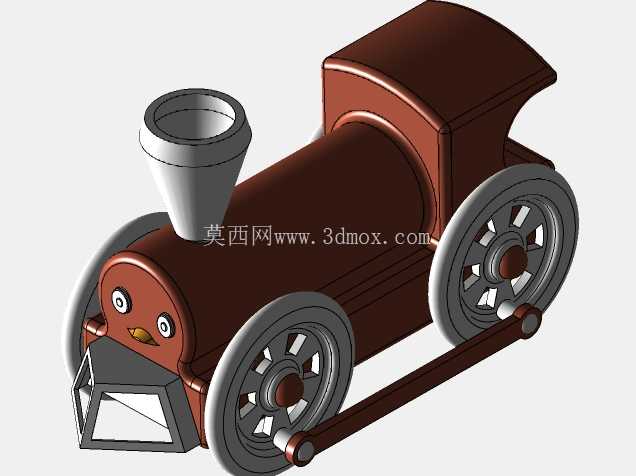

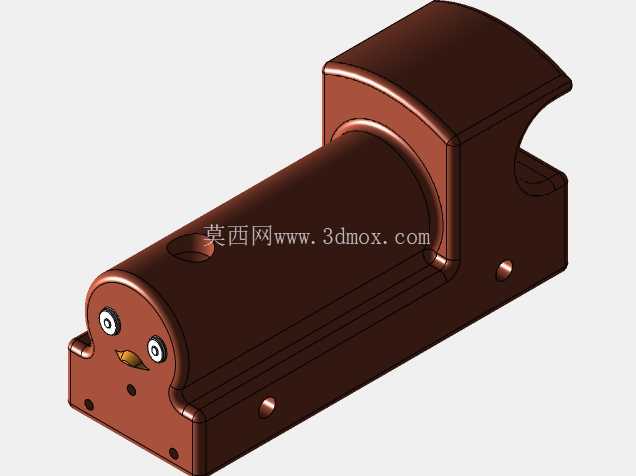

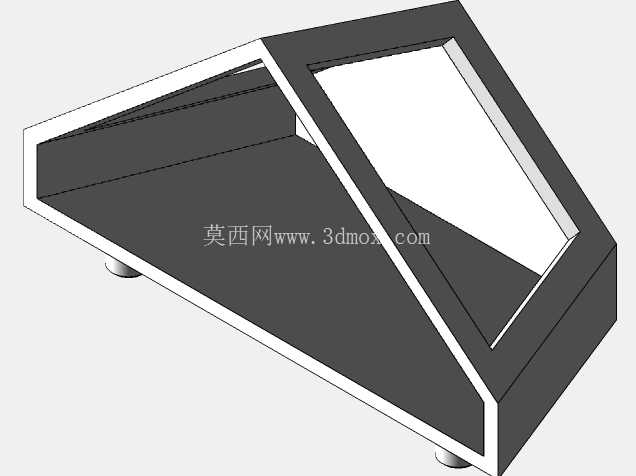

设计过程中优先考虑了加工可行性与结构稳定性，整体采用对称式布局，核心承载结构为圆柱形锅炉主体，上部衔接弧形驾驶室舱体，前部设置锥形烟囱结构，所有外露棱边均做了R2-R5的圆角过渡，既避免木质加工时出现崩边问题，也能消除金属铸造后的锐边安全隐患，适配面向低龄群体的使用场景。前部的卡通面部造型采用嵌入式安装结构，眼睛、喙部结构均设计为独立可拆卸模块，可根据加工需求更换不同表情组件，提升产品的定制化空间。前部的排障器结构采用框架式设计，在还原经典蒸汽机车视觉特征的同时，减少了材料用量，也降低了加工时的材料去除率，适配木工切割、铸造浇铸两类工艺的加工特性。

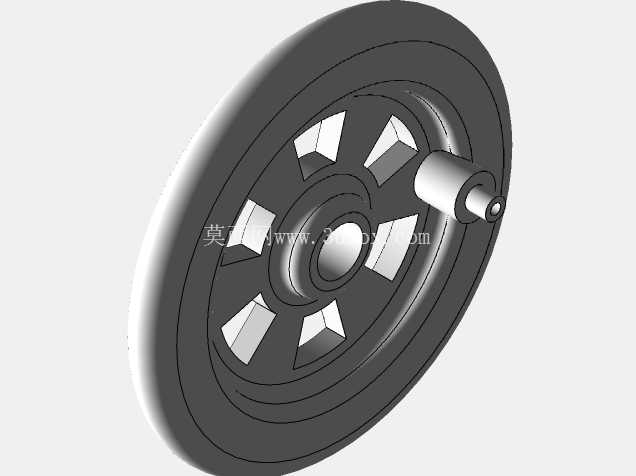

走行部采用双侧轮组联动结构，前后两对车轮通过侧置连杆实现传动连接，车轮辐条采用均匀分布的镂空设计，在保证轮体结构强度的前提下，降低整体重量，同时还原老式蒸汽机车的轮组视觉特征。轮轴与车体的连接部位设计有嵌入式轴承位，可根据使用需求选配滑动轴承或滚动轴承，若作为动态玩具使用，可在车体内部预留的空腔内加装微型驱动电机与电池仓，实现电动走行功能；若作为静态摆件使用，可直接采用固定轴结构，简化装配流程。底部的黑色装饰条模拟机车底盘结构，上部的白色矩形块为装饰性散热格栅，均采用嵌入式安装结构，与主体表面齐平，避免凸起结构在使用过程中出现磕碰脱落问题。

从安装边界尺寸来看，整体结构的最大外轮廓控制在长180mm、宽80mm、高120mm区间内，所有突出结构均未超出主体外轮廓的垂直投影范围，放置时的稳定性经过重心校核，整体重心位于车体几何中心偏下位置，静止放置时不会出现侧翻问题。烟囱结构与锅炉主体采用止口配合连接，装配时可通过胶水或过盈配合实现固定，无需额外紧固件，减少装配工序。驾驶室舱体与锅炉主体采用卡槽式连接，定位精度可控制在0.2mm以内，装配后无明显拼接缝隙，保证外观的整体性。

结构设计过程中充分考虑了不同加工工艺的适配性，若采用木质材料加工，所有板材厚度统一设定为8mm，可直接通过激光切割设备完成所有零件的下料，无需特殊刀具，拼接时采用木工胶即可完成装配，适合教学场景下的新手操作；若采用铸造工艺生产，所有壁厚均控制在3-5mm区间内，设置了合理的拔模斜度，避免浇铸过程中出现缩孔、充型不满等问题，浇口位置预留于车体底部，加工后可通过打磨完全去除，不影响外观质量。轮组与连杆的连接部位设计有0.5mm的装配间隙，保证联动过程中无卡滞问题，同时避免间隙过大出现晃动。

在功能拓展性方面，车体内部预留的空腔除了可加装驱动组件外，还可加装小型发声模块，模拟蒸汽机车的鸣笛与走行音效，提升互动体验。所有可拆卸模块的连接接口均采用通用化尺寸设计，可根据需求更换不同样式的烟囱、轮组、排障器组件，衍生出不同风格的机车造型，无需重新调整主体结构，降低衍生产品的开发成本。整体结构无复杂曲面，所有特征均可通过常规三维建模软件快速实现参数化调整，方便设计者根据实际加工需求、使用场景调整整体尺寸与细节特征，适配不同的生产条件与使用需求。
