迷你四驱车底盘动力总成结构设计

　　这套结构针对桌面级竞速迷你四驱车的使用场景设计，核心服务于青少年模型竞赛、个人改装把玩的实际需求，整体围绕低重心、高传动效率、强抗冲击性的核心目标搭建。从实际使用场景来看，这类迷你四驱车主要在封闭环形塑胶赛道上高速行驶，行驶过程中会频繁经历飞坡冲击、弯道离心力拉扯、直道高速传动负荷，因此结构设计上首先对底盘的安装边界做了严格约束，整体宽度控制在标准四驱车赛道允许的通行尺寸内，底盘前后延伸的防撞支臂超出轮组边缘12mm，能够在车辆正面撞击赛道护栏时率先承接冲击力，避免轮组、传动部件直接受撞变形，同时支臂上预留的安装孔位可直接适配通用的四驱车导轮配件，无需二次打孔加工即可完成弯道导向部件的加装。

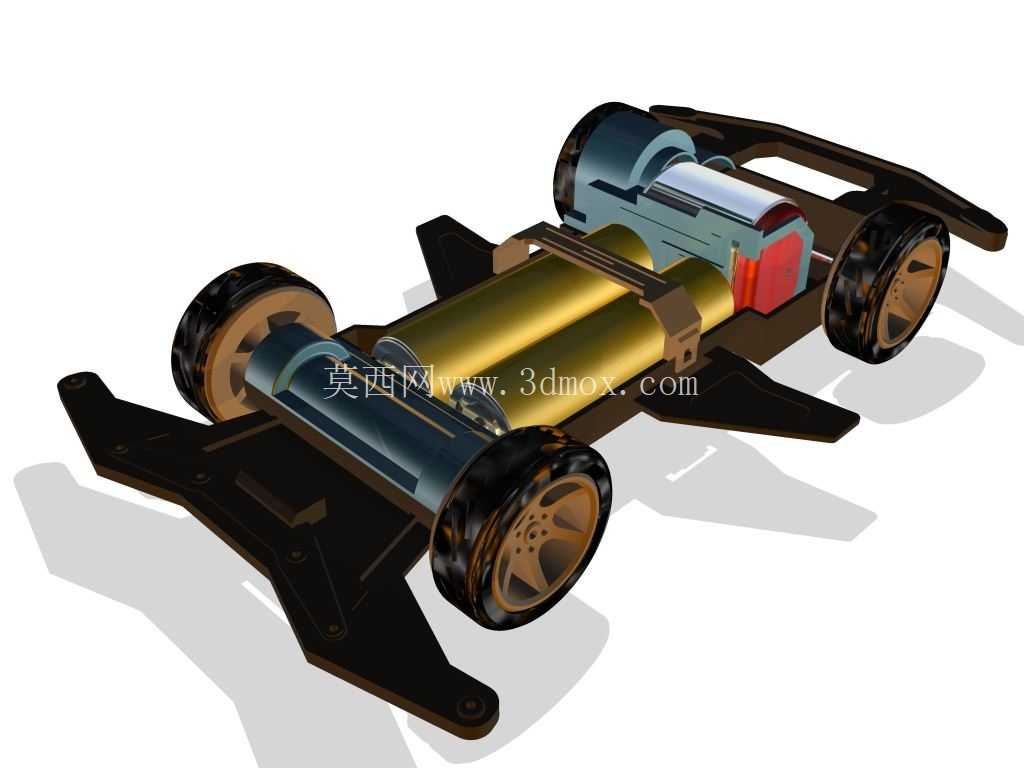

　　动力布局上采用中置双电池叠放的设计思路，将重量最大的电池组件布置在底盘纵向中心位置，配合后置的驱动电机，让整车前后轴荷分布接近48:52，既保证直道加速时后轮有足够抓地力，又能避免车头过重导致飞坡落地时出现栽头问题。传动部分的设计充分考虑了迷你四驱车的动力传递特性，电机输出轴通过同轴齿轮组直接将动力传递至前后传动轴，省去了多余的中间传动齿轮，有效降低了传动过程中的动力损耗，齿轮啮合位置预留了0.15mm的装配间隙，既能够抵消零件加工产生的尺寸公差，又能避免高速运转时齿轮卡滞，同时齿轮室周边设计了加强筋结构，能够承受电机急加速时产生的齿轮侧向推力，防止齿轮室壁变形导致的齿轮脱啮。

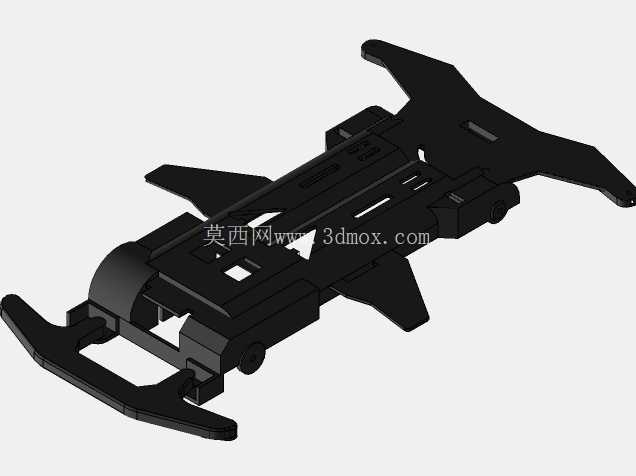

　　轮组部分采用轮毂与轮胎分体式设计，轮毂为六辐镂空结构，在保证结构强度的前提下尽可能降低旋转件重量，减少动力输出的无效损耗，轮胎与轮毂的配合面设计了环形定位凸台，能够避免高速运转时轮胎与轮毂发生相对滑动，轮轴与底盘的配合位置预留了轴承安装位，可替换原厂铜套降低转动阻力。底盘主体的结构设计充分考虑了零件成型的工艺特性，整体壁厚保持均匀，转角位置全部采用圆角过渡，避免铸造过程中出现应力集中导致的零件开裂，底盘上的电池仓设计了弹性卡扣结构，无需额外配件即可完成电池的固定，同时卡扣位置做了加厚处理，能够承受频繁更换电池带来的反复掰动负荷。

　　从安装适配性来看，这套结构的所有安装孔位都符合通用迷你四驱车的改装标准，电机安装位可适配不同转速的常规380级驱动电机，电池仓可容纳两节标准五号充电电池，前后轮距与轴距完全匹配市售的各类四驱车外壳配件，用户可根据自身需求更换不同外观的车壳，无需对底盘结构做额外修改。在抗冲击设计上，底盘侧裙位置做了下延伸的加强结构，能够在车辆侧翻时承接地面摩擦力，避免传动齿轮、电池等核心部件直接接触地面造成磨损，电机固定位采用三点式安装结构，相比传统两点固定能够更好的抵消电机高速运转时产生的振动，降低整车行驶过程中的共振噪音，同时也能避免振动导致的齿轮啮合间隙变化。整个结构没有多余的装饰性设计，所有造型特征都服务于功能需求，比如底盘上的镂空结构一方面是为了降低整车重量，另一方面是为了让传动齿轮、电机在高速运转时能够获得更好的空气流通，带走长时间运转产生的热量，避免电机过热导致的动力衰减。
