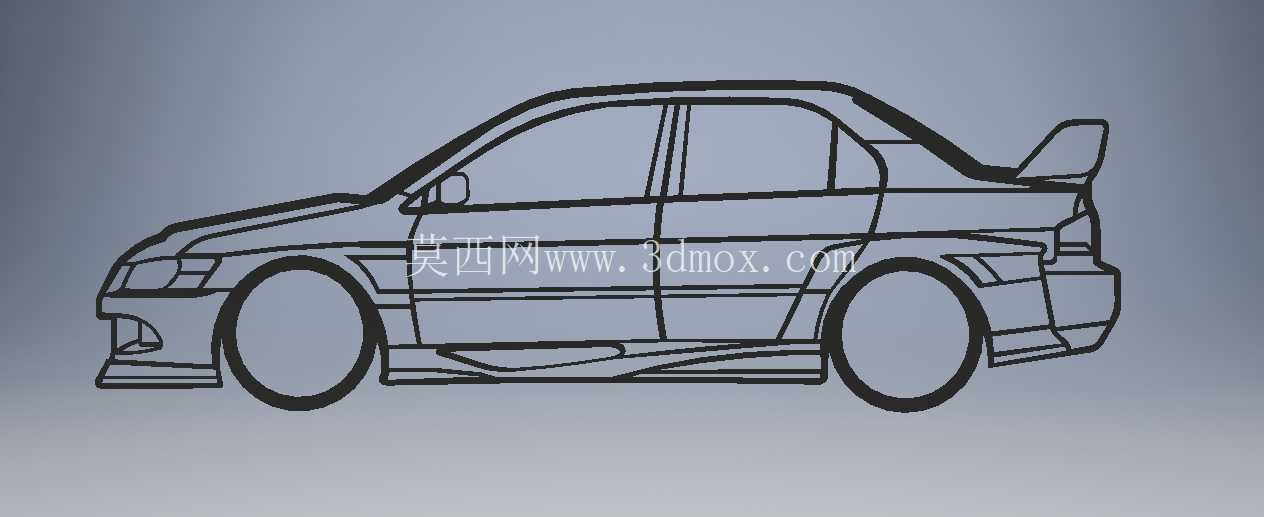

三菱Evo8线稿剪影激光切割造型设计

　　该款三菱Evo8剪影造型，最初的设计出发点是适配激光切割加工的金属艺术饰件场景，可应用于机车文化主题空间墙面装饰、改装车门店陈列摆件、车友周边定制纪念饰牌等场景，区别于常规的写实汽车模型，采用单平面线稿轮廓的设计逻辑，完全规避三维曲面结构，所有轮廓线条均做闭合处理，适配激光切割的走刀路径规划，避免加工过程中出现断刀、轮廓不闭合导致的废料问题。设计过程中首先还原了三菱Evo8的核心识别特征：高耸的车尾尾翼、前保险杠的进气开口轮廓、侧裙的运动包围线条、四门轿车的车身比例、外凸的轮拱造型，所有特征线条均做了等宽处理，线宽统一适配常用金属板材的切割最小热影响区要求，避免过细的线条在切割薄不锈钢板时出现热变形翘曲。

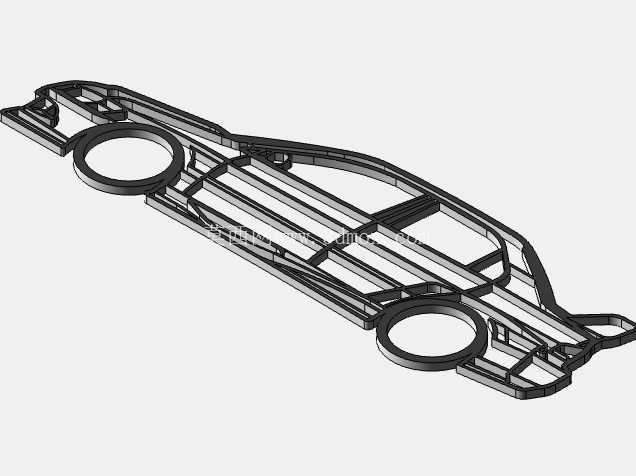

　　从安装边界来看，该造型为纯平面结构，无向外突出的装配结构，整体轮廓的长宽比例严格遵循实车的侧视比例，横向长度可根据实际使用场景在30cm至120cm区间等比例缩放，缩放过程中所有线条宽度同步等比例调整，保证不同尺寸下的视觉识别一致性，不会出现小尺寸下线条过密、大尺寸下线条过细的视觉偏差。在功能特性上，该造型无活动结构，为一体式切割成型件，加工完成后仅需做边缘去毛刺、表面拉丝或者喷砂处理即可直接使用，无需后续焊接、拼装工序，加工效率远高于立体汽车模型，单批次加工的良率可稳定控制在较高水平。

　　设计时特意将车窗、车门分缝线、轮拱线条等细节做了简化处理，没有保留过多细碎的装饰线条，一方面是减少激光切割的空行程路径，缩短单件加工时长，另一方面是避免小尺寸加工时细碎线条被热融丢失，保证不同加工尺寸下的造型识别度。针对不锈钢材质的加工特性，所有转角位置均做了微小的圆角过渡，没有保留尖锐的直角转角，既可以避免切割后锐角位置的毛刺划伤安装人员，也能减少激光切割转角时的过烧问题，提升切割断面的光滑度，减少后续打磨的工作量。

　　从实际应用的适配性来看，该造型背部可预留粘贴或者螺接的安装位，安装位隐藏在轮廓内部的非视觉面，不会破坏正面的剪影视觉效果，可直接固定在墙面、展示板、金属支架上，也可搭配木质、亚克力底座做成桌面摆件，适配不同的展示场景需求。设计过程中反复核对了Evo8的侧视轮廓比例，调整了尾翼的倾斜角度、前保险杠的突出长度、车轮的直径占比，确保熟悉该车型的受众可以一眼识别出车型特征，同时线条足够简洁，即使不了解车型的受众也能感受到运动轿车的造型张力，平衡了车型辨识度与艺术装饰的通用性。不同于常规的工业零部件设计，该造型在满足加工工艺要求的前提下，尽可能保留了车型的运动感，侧裙线条的下压角度、尾翼的上翘幅度都经过反复调整，避免线条过于生硬导致的造型呆板，同时所有线条的曲率变化都做了顺滑处理，没有突兀的折角，保证激光切割时走刀速度的稳定性，不会因为曲率突变导致切割速度骤降影响加工效率。
