1-1/4英寸模块化光剑手柄结构设计

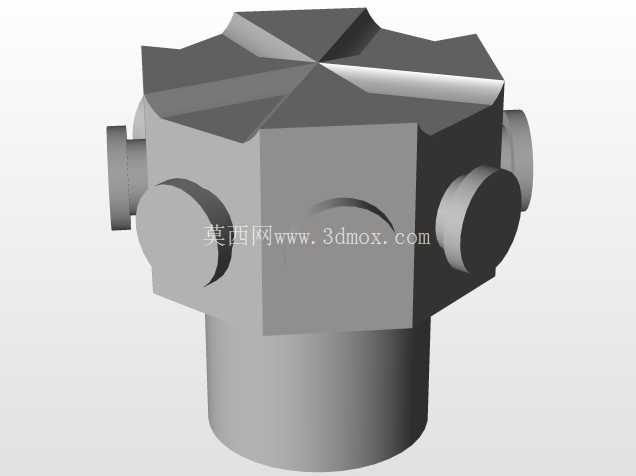

本次设计的模块化光剑构件，核心适配1-1/4英寸标准模块化连接体系，整体采用圆柱回转体作为基础构型，从结构逻辑上完全贴合手持道具的人机交互需求，同时兼顾模块化快拆、组件替换的实际使用场景。从实际应用场景来看，这类构件主要服务于影视道具制作、同人周边开发、模块化手持装备拓展等领域，区别于一体化成型的道具结构，模块化设计允许使用者根据实际需求替换不同功能的端部组件，比如发光模组、音效模块、不同造型的护手结构，无需对主体手柄进行破坏性拆解，就能完成功能迭代或者外观调整。

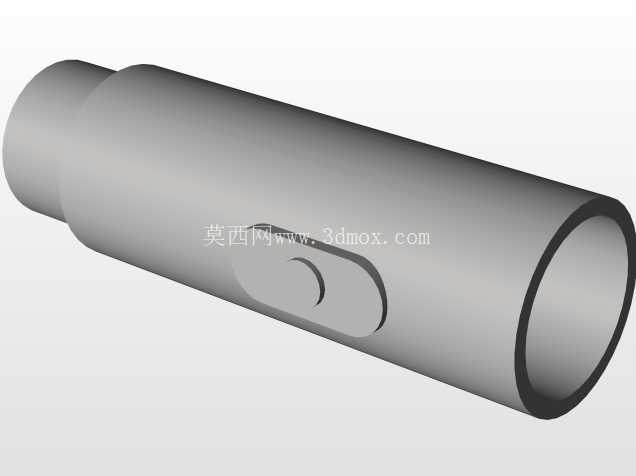

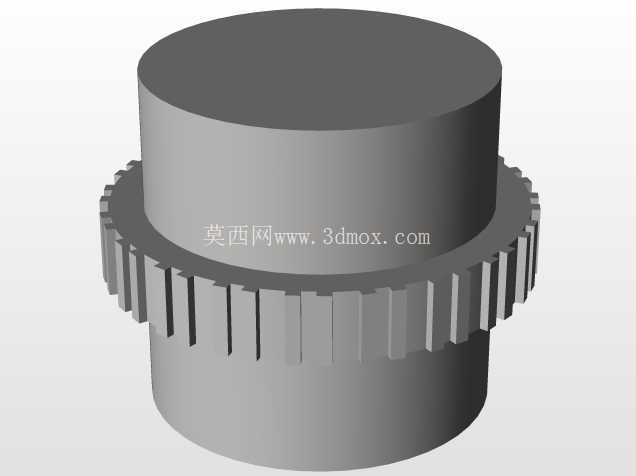

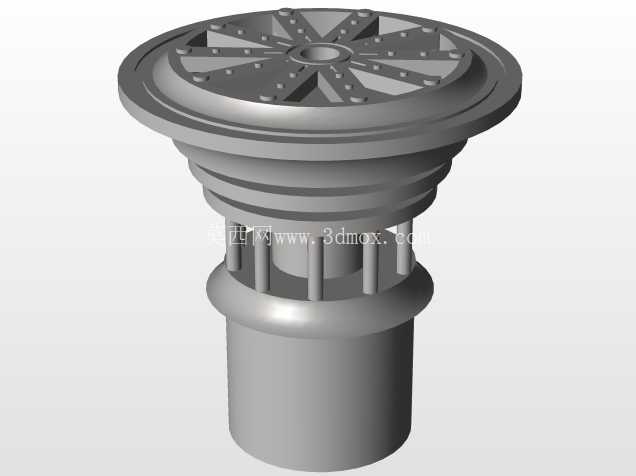

从功能特性层面拆解，整个构件分为三个核心功能段：顶部连接端采用带限位卡槽的快拆接口，接口内壁设置了周向均匀分布的定位凸台，和配套组件对接时，只需要将组件对准卡槽推入后旋转15度即可完成锁止，不需要额外的紧固件，日常拆装不需要借助专用工具，单手就能完成组件更换操作。中间握持段做了微收腰的曲面处理，直径控制在32mm，刚好适配成年男性手掌握持的舒适尺寸，表面预留了0.2mm深度的滚花纹理区域，实际握持时能有效增加摩擦力，即使手心出汗也不会出现打滑脱手的情况，握持段内部预留了直径18mm的中空走线通道，可以容纳电池、导线、控制电路板等电子元件，通道内壁做了圆角过渡处理，避免穿线时刮伤导线绝缘层。底部端盖采用螺纹旋接结构，螺纹规格选用标准1-1/4英寸圆柱管螺纹，配合端面的硅胶密封圈，能实现基础的防尘防泼溅效果，端盖表面设置了8个均匀分布的凹槽，方便徒手拧开更换内部电池，不需要借助硬币或者扳手等辅助工具。

设计思路上，整个构件完全遵循模块化系统的通用接口规范，所有连接尺寸都和现有1-1/4英寸模块化组件库完全兼容，不需要额外制作转接头就能直接搭配现有组件使用。建模过程中优先考虑了3D打印的工艺可行性，所有悬空结构都添加了45度的自支撑倒角，不需要额外添加打印支撑就能完成成型，减少后期打磨处理的工作量；所有配合面都预留了0.15mm的装配间隙，即使是FDM工艺打印的零件，也能顺利完成装配，不会出现过紧卡滞或者过松晃动的问题。结构强度方面，握持段主体壁厚设置为2.5mm，采用ABS或者PETG材料打印时，完全能承受日常握持、挥舞的受力需求，不会出现断裂变形的问题；顶部快拆接口的锁止凸台做了加厚处理，反复拆装的使用寿命能达到500次以上，不会因为频繁更换组件出现凸台磨损导致锁止失效的问题。

从安装边界尺寸来看，整个手柄主体长度为128mm，最大外径为38mm，安装顶部组件之后的总长度根据所选组件不同，控制在180-220mm区间，整体重量控制在180g以内，长时间握持不会出现手部酸胀的问题。中空通道的尺寸设计兼容市面上常规的18650锂电池、20mm直径的音效板以及常规的LED发光模组，不需要对电子元件进行额外裁剪改装就能直接装入。接口的同轴度公差控制在0.05mm以内，安装不同组件之后不会出现偏心晃动的问题，挥舞过程中整体结构的一致性更好，不会出现异响或者组件松脱的情况。

在细节处理上，握持段和顶部连接端的过渡位置做了R3的圆角处理，既避免了锐边划伤手掌，也能减少应力集中，提升构件整体的抗冲击性能。底部端盖的边缘同样做了圆角钝化处理，放置在桌面时不会刮伤漆面，日常携带时也不会勾刮衣物布料。整个构件没有设置多余的装饰性凸起，整体外观简洁流畅，既可以直接作为成品道具使用，也可以在外部包裹皮革、碳纤维贴纸等装饰材料，适配不同的外观风格需求。对于结构设计从业者来说，这个构件的设计逻辑可以直接复用在各类手持模块化设备的结构开发中，快拆接口的设计思路、握持段的人机尺寸处理、中空走线的布局方式，都能为同类手持产品的结构设计提供可参考的工程样本，尤其是在小批量定制道具、个性化手持装备的开发场景下，这种兼顾工艺可行性、装配便捷性、使用舒适性的结构方案，能有效缩短开发周期，降低后续生产装配的难度。
