儿童益智二合一拼图收纳盒结构设计

这款面向低龄儿童使用的二合一拼玩收纳结构，最初的设计出发点是解决市面同类拼图产品收纳零散、拼片易丢失、使用场景受限的痛点，在结构设计阶段就将收纳功能与拼玩承载功能做了一体化整合，没有采用传统拼图外加独立包装盒的分离式方案。从实际应用场景来看，该结构既可以作为家庭场景下儿童桌面益智游戏的承载平台，也能通过侧边的一体化提手结构满足短途外出携带需求，不管是户外亲子活动、短途出行途中的儿童消遣，还是幼教机构的课堂教具使用，都能适配对应的使用场景，不需要额外准备收纳容器或者承载垫板。

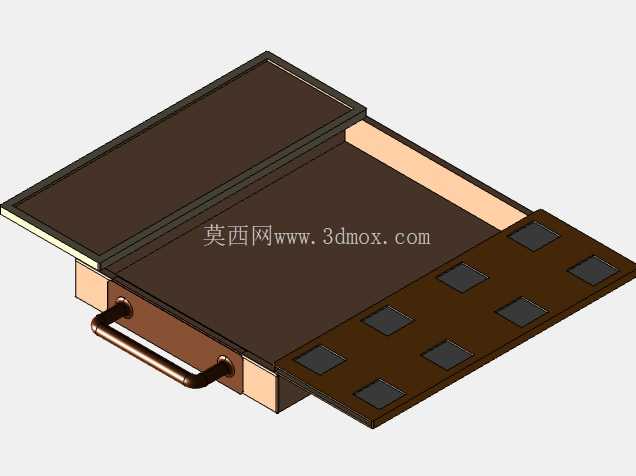

在功能特性的设计上，整个结构拆分为三个核心组成部分：第一部分是作为基底的盒身主体，承担整体结构的强度支撑与拼片收纳功能，盒身内部做了分区式的腔体设计，不同形状、不同图案的拼片可以分类放置，避免混装后儿童整理难度过高，盒身边缘做了全圆弧过渡处理，所有棱边的圆角半径都控制在3mm以上，完全规避低龄儿童使用过程中磕碰划伤的风险；第二部分是集成在盒盖内侧的拼板承载面，盒盖翻开后可以通过侧边的卡位结构固定在水平状态，直接作为拼图操作的承载平台，不需要额外寻找平整桌面，拼板表面做了浅槽式的定位纹路，对应每一块拼片的安装位置，既可以降低低龄儿童的拼图难度，也能避免拼片在操作过程中出现滑移错位；第三部分是锁合结构，设置在盒身前端与盒盖的配合位置，采用卡扣式的简易锁止结构，儿童不需要借助外力就能自主开合，同时锁合后的配合间隙控制在0.2mm以内，携带过程中不会因为晃动出现盒盖意外打开、拼片洒落的问题，提手结构做了内嵌式的安装设计，与盒身侧面的安装座做了一体化的连接强化，提手的握持宽度适配5岁左右儿童的手掌尺寸，握持部位做了防滑的纹理处理，儿童自主拎取时不会出现滑脱。

从设计思路的落地过程来看，最初的方案曾考虑过分体式的拼板与收纳盒设计，但在样机验证阶段发现分体结构很容易出现拼板遗失的问题，而且外出携带需要同时携带两个部件，对低龄儿童来说收纳整理的门槛过高，因此最终调整为盒盖与拼板一体化的翻盖结构，将两个功能部件整合为一个整体，减少零散部件的数量。在结构壁厚的设计上，考虑到儿童使用过程中可能出现的摔碰、踩踏等极端情况，盒身主体的壁厚设置为2.5mm，配合内部的加强筋结构，从1.2m高度自由跌落至水泥地面时不会出现壳体开裂、锁扣失效的问题，同时整体重量控制在儿童可以独立拎取的范围内，不会因为自重过大增加使用负担。在安装边界的尺寸控制上，整个结构闭合状态下的外形尺寸适配常规儿童书包的侧袋与隔层尺寸，不需要占用书包内部的大容积空间，翻开后的拼板操作面高度与儿童坐姿状态下的桌面操作高度匹配，长时间使用不会造成手臂疲劳。

在结构配合的细节处理上，盒盖与盒身的铰接部位采用了隐藏式的转轴结构，没有外露的小尺寸零部件，避免儿童拆卸后出现误吞的风险，转轴的转动阻尼经过反复调校，盒盖翻开到任意角度都能保持稳定，不会出现突然回落夹伤儿童手指的问题。拼板表面的定位槽深度设置为1mm，既可以对拼片起到定位作用，也不会因为槽深过大导致拼片取出困难，拼片与定位槽的配合间隙控制在0.15mm，儿童可以轻松将拼片放入对应位置，同时不会出现拼片松动脱落的问题。盒身内部的收纳腔体做了高度差设计，不同厚度的拼片都能平稳放置，闭合盒盖后拼片不会在腔体内出现大幅度晃动，避免携带过程中拼片相互摩擦造成表面图案磨损。整个结构的所有配合面都没有尖锐的分型线残留，外表面全部做了哑光的质感处理，不会因为光线反射对儿童视力造成刺激，同时表面的摩擦系数控制在合理范围，儿童手持时不会打滑。
