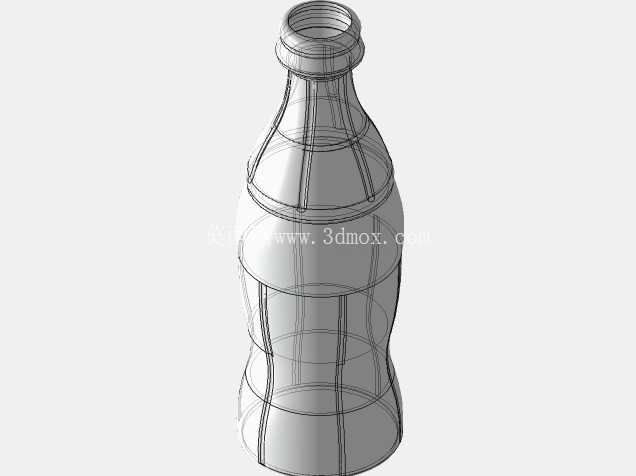

流线型碳酸饮料玻璃瓶结构三维设计

日常接触的碳酸饮料玻璃瓶，看似是普通的包装容器，实则在结构设计上需要兼顾吹制工艺可行性、灌装运输可靠性、握持使用便利性等多重工程需求，这套三维结构完整还原了量产级玻璃瓶的全部细节特征。从实际应用场景来看，这类瓶型主要适配碳酸饮品的灌装生产线，需要匹配自动洗瓶、等压灌装、旋盖、贴标、码垛全流程的设备定位要求，同时要满足商超陈列、终端售卖、消费者手持饮用的全链路使用需求。

设计过程中首先要明确瓶口的结构边界，瓶口采用标准外螺纹结构，螺纹的牙型角、螺距、密封面直径都严格匹配通用碳酸饮料瓶盖的尺寸规范，保证旋合后的密封性能，避免饮品内的二氧化碳溢出，同时瓶口端面做了圆角钝化处理，既可以避免吹制成型时的应力集中导致瓶口开裂，也能保证饮用时的接触触感不会划伤唇部。瓶身部分采用经典的收腰流线型轮廓，不是单纯为了外观辨识度，更核心的考量是提升瓶体的结构强度：碳酸饮品内部存在0.3-0.5MPa的内压，曲面结构可以将内部压力均匀分散到瓶壁各个位置，相比直筒型瓶身能降低30%左右的壁厚需求，在保证抗爆性能的前提下减少玻璃原料用量。瓶身表面的周向加强筋和纵向凸棱结构，一方面可以提升瓶体的径向抗挤压能力，在运输堆叠过程中承受上层货物的压力不会出现变形碎裂，另一方面纵向凸棱可以增加手持时的摩擦力，即使瓶身表面凝结冷凝水也不会出现打滑脱手的情况。

瓶底部分采用内凹的球面结构，这部分的设计需要兼顾站立稳定性和抗内压能力，内凹结构可以让瓶底的受力向周边的支撑环传递，避免内压导致瓶底外凸无法平稳放置，同时支撑环的宽度经过反复校核，既不会因为过窄导致放置时压强过大划伤台面，也不会因为过宽增加吹制时的成型难度。整套模型的壁厚分布遵循渐变设计原则，瓶口位置因为要和瓶盖配合、承受旋盖扭矩，壁厚设置为最厚，瓶身中部壁厚稍薄，瓶底支撑位置壁厚再次加厚，这种壁厚分布完全匹配玻璃吹制工艺的料流走向，避免出现局部过薄导致的强度不足，或是局部过厚导致的冷却不均产生内应力开裂的问题。

从安装适配的角度来说，瓶身的最大外径、总高度尺寸都严格匹配现有灌装线的卡瓶板、导瓶栏栅的定位尺寸，不需要对现有生产线做任何改造就可以直接投入量产，瓶身的重心位置经过调整，落在瓶身总高度的三分之一偏下位置，保证输送过程中不会出现倒瓶问题，同时在自动贴标工位，瓶身的贴标区域做了平面度预留，保证标签粘贴后不会出现褶皱、翘边的问题。另外在结构细节上，瓶身的所有转角位置都做了圆角过渡，没有尖锐的直角结构，一方面是玻璃吹制工艺无法成型尖锐直角，另一方面圆角过渡可以大幅降低应力集中系数，提升瓶体的抗冲击性能，在日常运输的碰撞场景下减少碎裂概率。

这套三维结构完整还原了量产瓶型的所有工程特征，没有多余的装饰性结构，每一处曲面、每一个加强结构都有对应的工程考量，既满足了包装容器的功能需求，也适配了全流程的生产、运输、使用场景，对于玻璃包装容器的结构设计、吹制模具开发都有实际的参考价值，设计人员可以基于这个基础模型调整容量、轮廓细节，快速衍生出不同规格的同系列瓶型，缩短新产品的开发周期。
