卡通海绵形象趣味摆件三维结构设计

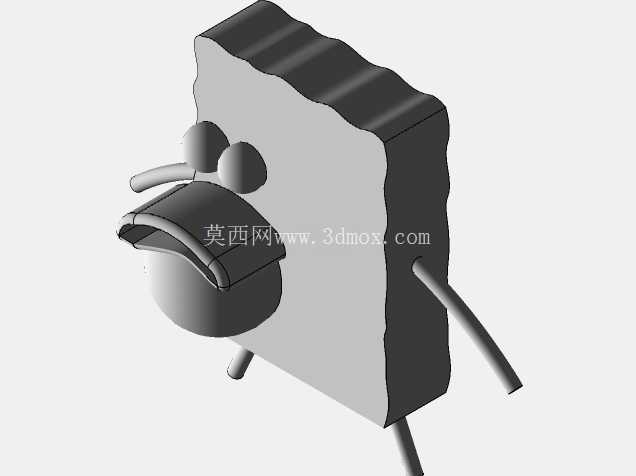

　　该模型为卡通海绵形象的立体造型结构，整体采用方块化基础轮廓搭配拟人化肢体设计，主体块面顶部做波浪形起伏处理，还原海绵材质的自然边缘特征，面部凸起的球形眼部、弧形嘴部结构与细圆柱状四肢形成视觉层次区分，所有外棱边均做小圆角过渡，避免尖锐应力集中点，适配铸造工艺的脱模需求。从应用场景来看，该类造型可作为文创周边摆件的铸造母模使用，也可适配桌面装饰、潮玩手办的批量生产前置结构验证，在铸造生产环节中，模型的壁厚设计保持均匀一致，主体块面壁厚控制在4-6mm区间，四肢与主体连接位置做渐变加厚处理，避免铸造过程中出现冷隔、浇不足缺陷，同时所有凸起结构的拔模斜度统一设置为1.5°，满足金属或树脂铸造的脱模要求。

　　设计过程中优先考虑造型辨识度与工艺可行性的平衡，没有为了追求夸张造型设置过多悬空薄壁结构，嘴部的半开放弧形结构内侧做圆弧过渡，减少铸造时的砂型留存死角，四肢与主体的连接位置采用大圆角衔接，既提升结构抗冲击强度，也避免铸造后打磨工序的工作量。外形尺寸方面，主体方块的长宽高比例约为1.2:1:0.8，四肢伸出长度不超过主体宽度的1/3，整体重心落在主体方块的几何中心范围内，放置时无需额外支撑结构即可保持稳定，安装边界上无外凸的尖锐安装位，底部为平整平面，可直接适配平面粘接、磁吸固定等多种安装方式，不需要额外设计配套安装底座。

　　从结构细节来看，眼部的两个球形凸起高度控制在5mm以内，与主体面的衔接圆角半径为2mm，既保证面部特征的立体感，也不会因为凸起过高在铸造时产生冲砂缺陷，背部为完整平面，可预留后续的标识刻印、品牌粘贴位置，不需要额外做结构避让。该造型的结构拆分逻辑也适配分模需求，主体分型面设置在主体块厚度方向的中间位置，四肢、眼部凸起结构均位于分型面同侧，不需要设计复杂的抽芯结构，能够有效降低模具制造成本，适配小批量文创产品的铸造生产需求，同时模型的所有曲面均为连续G1过渡，没有碎面、重叠面等建模缺陷，可直接导入铸造仿真软件进行充型、凝固过程模拟，提前预判缩孔、变形等工艺问题。
