船用锚机立式绞缆卷轴结构设计

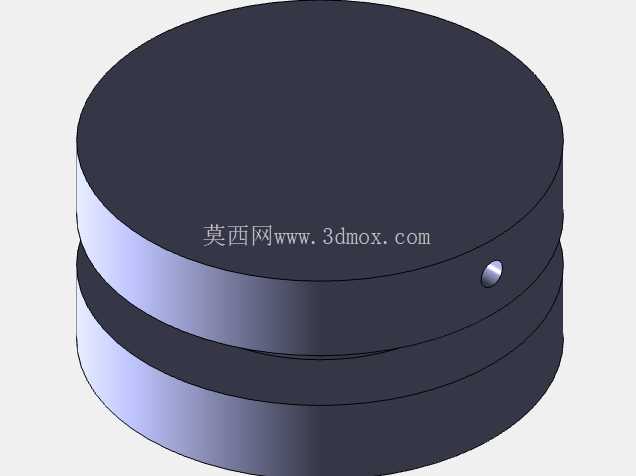

　　该卷轴构件主要应用于中小型船舶甲板系泊作业场景，也可适配小型起重设备、码头系缆装置的绳索收放工位，承担缆绳有序卷绕、张力维持、收放导向的核心作用，是船舶离靠岸、锚泊定位作业中直接接触缆绳的执行部件。从结构设计逻辑来看，整体采用立式布局，上部卷筒段做了等径圆柱面设计，表面预留两道平行凹槽，用于嵌入缆绳防滑嵌条，避免大张力收缆时缆绳出现打滑、乱绳叠压的问题；卷筒侧部对称布置两个带铰接结构的绳端固定锁扣，可快速穿入缆绳端头完成锁止，不需要额外的绳夹固定，减少现场作业的配件准备工作量。

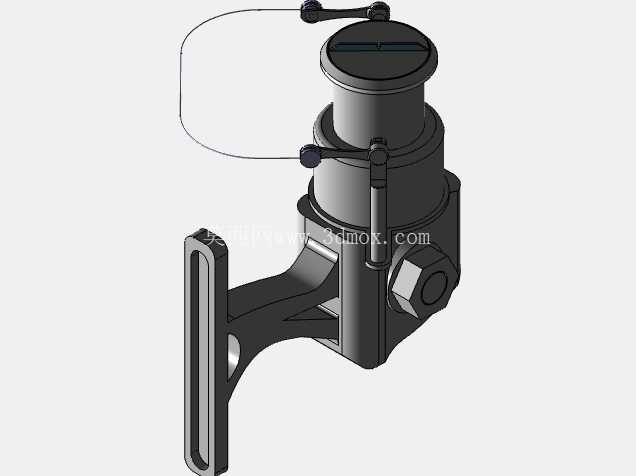

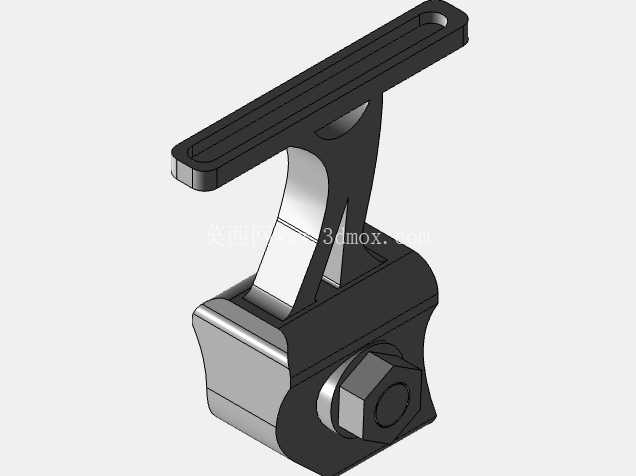

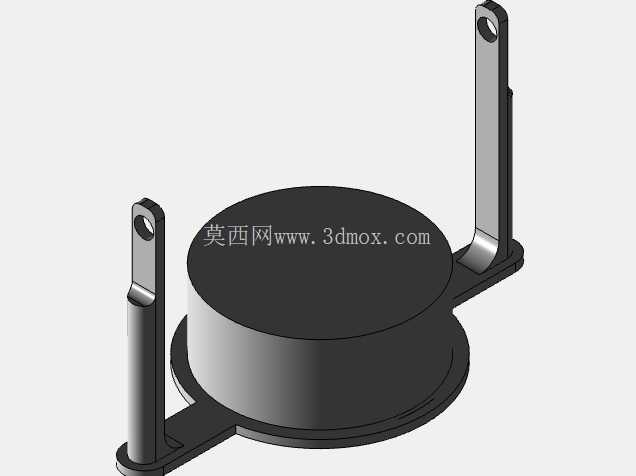

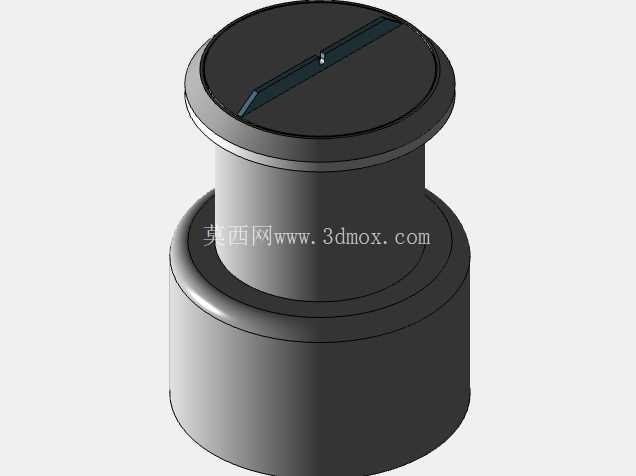

　　下部支撑座采用带加强筋的悬臂式结构，安装基面预留螺栓过孔，可直接固定在甲板基座或者设备安装架上，支撑臂的截面做了变厚度过渡处理，靠近卷筒根部的位置厚度最大，向安装端逐步收窄，在保证结构刚性的前提下尽可能降低整体重量，减少安装面的承重负荷。侧部伸出的六角轴头是动力输入接口，可适配手动摇柄或者小型液压马达的连接套，根据作业场景的不同切换动力输入方式，手动作业时可直接套入摇柄完成人力收缆，接入动力单元时可实现电动或液压驱动的快速收放。卷筒上方的端盖做了外翻边设计，直径略大于卷筒本体，可阻挡缆绳在卷绕过程中向上脱出卷筒边界，端盖表面的一字槽是拆装工艺槽，方便维修时撬动端盖完成内部轴承的更换。

　　从安装边界来看，整体立式安装后，卷筒中心到安装基面的垂直高度控制在常规成人腰位区间，方便作业人员手动整理缆绳，支撑臂的横向伸出长度避开了安装面的凸起结构，不会和甲板上的其他系泊配件产生干涉；卷筒的有效卷绕长度可容纳常规直径的化纤缆绳多层卷绕，满足中小型船舶近岸系泊的缆绳收纳长度需求。设计过程中针对缆绳收放的偏载问题做了结构强化，支撑臂和卷筒连接的根部做了圆弧过渡，避免应力集中导致的结构断裂，侧部的锁扣铰接轴做了防脱设计，长期震动工况下不会出现销轴脱出的问题。

　　实际作业时，缆绳从卷筒下部切线方向引入，顺着卷筒的螺旋导向槽逐层卷绕，不会出现跳绳、卡绳的问题，当缆绳收至预设长度后，可通过锁扣固定绳端，配合甲板上的缆桩完成张力固定；放缆时只需松开锁扣，控制卷筒转动速度即可平稳放出缆绳，侧部的动力接口可根据作业需求加装阻尼结构，避免放缆速度过快导致缆绳散乱。该结构没有多余的冗余设计，所有外露部件都做了圆角处理，避免作业过程中剐蹭缆绳或者划伤操作人员，整体材质适配船用高盐雾工况的防腐要求，安装孔位采用通用标准尺寸，可直接替换同规格的老旧卷轴部件，不需要对原有安装基座做二次改造。
