塑料壳体类零件结构设计练习作品

本次呈现的塑料壳体类零件结构，是面向结构设计初学者开展特征建模训练的典型载体，这类带斜向开口、曲面侧壁的壳体结构，在日常工业配套场景中覆盖范围极广，小到手持设备的防护外壳、小型储物容器的内衬结构，大到设备端的局部护罩、工装夹具的定位托块，都能见到类似结构的身影。从实际使用场景来看，这类壳体结构往往承担着容纳内部组件、提供外部防护、匹配相邻部件安装定位的核心作用，设计过程中需要兼顾结构强度、装配间隙、成型工艺性多重要求，不能只追求外观曲面的流畅度而忽略实际生产与装配的可行性。

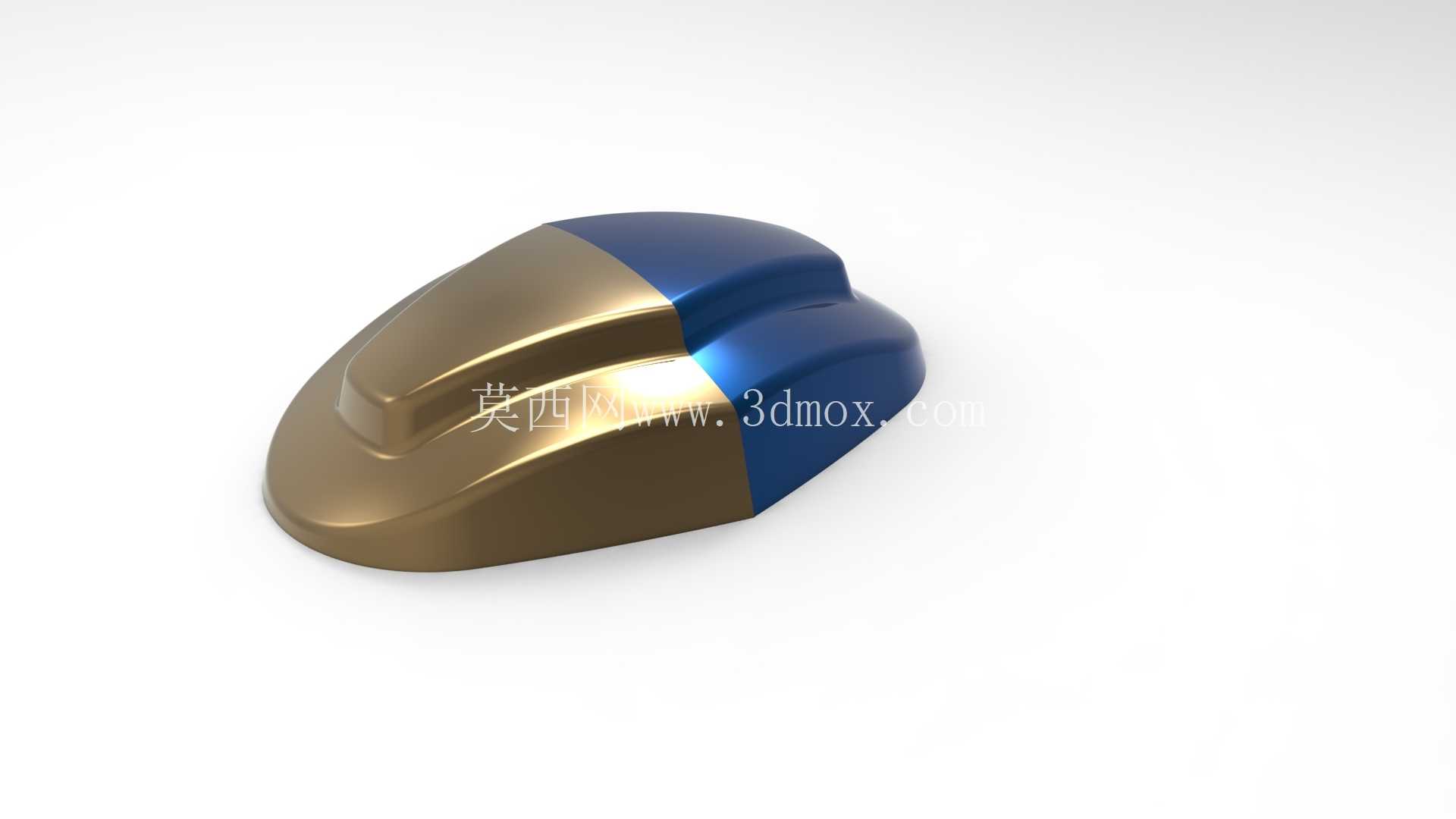

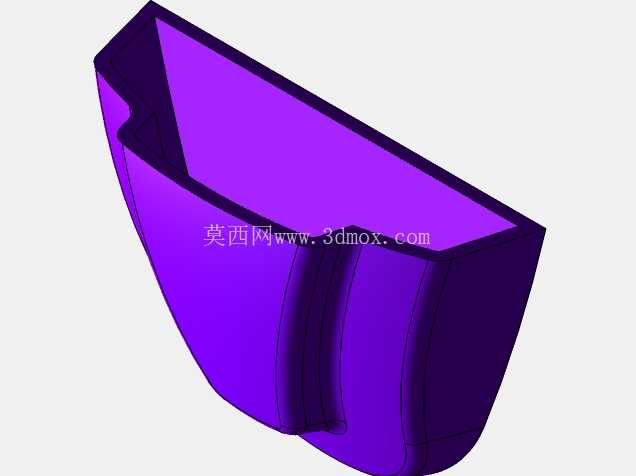

从结构特性来看，该零件整体为带单侧斜切开口的中空壳体，侧壁采用渐变曲面过渡，底部设置有内凹的加强筋结构，这类设计一方面可以在不额外增加壁厚的前提下提升壳体整体的抗形变能力，避免日常使用中受侧向挤压出现侧壁凹陷变形的问题，另一方面曲面过渡的设计可以有效分散应力集中点，避免在受冲击载荷时出现应力开裂的情况。斜向开口的设计并非单纯的造型需求，在实际应用中这类开口往往是为了匹配内部组件的安装路径，或是满足操作端的避让需求，比如当壳体作为小型工具的收纳仓时，斜向开口可以更方便内部物件的取放，当作为设备护罩时，斜向切口可以避开设备的操作按钮或外接管线的连接位置，减少额外的开孔加工工序。

在设计思路的梳理上，这类壳体建模首先要确定整体的安装边界，也就是零件的最大外轮廓尺寸，需要提前匹配安装位的空间限制，避免后续装配时出现干涉问题。建模过程中优先搭建主体的基准曲面，通过多截面曲面命令完成侧壁的渐变过渡，这里需要注意曲面的曲率连续性，避免出现曲率突变导致后续加厚操作失败，或是成型后表面出现明显的棱线影响外观质量。主体曲面搭建完成后进行加厚操作，壁厚的选择需要匹配塑料材质的成型特性，通常这类中小型壳体的壁厚控制在1.5-2.5mm区间，壁厚过薄会导致注塑时充模困难，壁厚过厚则容易出现缩痕、翘曲等成型缺陷。底部的加强筋设计需要遵循筋位厚度不超过主体壁厚0.6倍的原则，避免筋位背面出现缩印，同时筋位的排布方向要尽量与料流方向一致，减少注塑时的流动阻力。开口位置的边缘需要做圆角处理，一方面是去除锐边避免装配或使用时划伤操作人员，另一方面圆角过渡可以提升开口位置的结构强度，避免受外力时从边缘位置出现开裂。

从安装匹配的角度来看，这类壳体如果作为独立部件使用，通常会在侧壁或底部设置对应的安装柱、卡扣位，用于和相邻部件实现快速装配，建模时需要提前预留安装柱的拔模斜度，通常拔模角度设置在1-1.5度即可，方便后续模具脱模。如果是作为镶件嵌入其他结构内部，则需要严格控制外轮廓的尺寸公差，尤其是曲面位置的轮廓度公差，避免嵌入时间隙过大出现晃动，或是过盈量太大导致装配困难。在实际工程应用中，这类壳体结构往往还需要根据使用环境增加对应的结构特征，比如需要经常开启的位置会增加铰接位的安装孔，需要密封的场景会在开口边缘增加密封槽用于安装密封圈，需要走线的位置会预留对应的穿线孔并做翻边处理，避免线材被锐边割破。

对于建模练习而言，这类零件可以很好地训练曲面建模、特征加厚、筋位创建、拔模处理等多个常用建模操作，练习过程中不能只满足于外形的相似，更要结合实际的工艺要求去调整每一个特征的参数，比如圆角的大小、拔模的角度、壁厚的均匀性，这些细节往往是区分新手模型和可落地生产模型的关键。很多初学者在练习这类壳体时容易忽略壁厚均匀性的问题，在局部位置做加厚处理导致壁厚差异过大，实际生产中很容易出现缩水、翘曲等问题，还有的在曲面过渡位置没有做曲率检查，导致曲面存在微小的褶皱，后续加厚或者数控加工时就会出现报错。建模过程中还要随时检查零件的最小壁厚、拔模角度是否符合工艺要求，对于内部的加强筋、安装柱等特征，要逐一核对和主体的连接位置是否做了圆角过渡，避免应力集中。

另外，这类塑料壳体在实际选型应用中，还要结合使用场景选择对应的材质，比如需要承受一定冲击的场景会选用ABS材质，需要耐磨损的场景会选用POM材质，需要耐化学腐蚀的场景会选用PP材质，不同材质的收缩率不同，建模时如果是用于模具生产，还需要提前预留对应的收缩量，避免成型后尺寸超出公差范围。对于结构设计从业者来说，这类基础壳体的建模练习是掌握复杂曲面零件设计的必经阶段，把每一个基础特征的设计逻辑、工艺要求摸透，后续面对更复杂的设备护罩、异形壳体结构时，才能快速理清建模思路，设计出既满足功能要求又符合生产工艺的合格结构。
