带轮式复古玩具炮结构设计方案

这款轮式玩具炮的结构设计，最初是面向桌面摆件、文创周边以及青少年科普教具场景开发的，整体结构完全适配砂型铸造的工艺要求，所有壁厚、拔模斜度都做了针对性调整，避免铸造过程中出现缩孔、浇不足的缺陷。从实际使用场景来看，它既可以作为静态金属摆件放置在桌面、展柜做装饰，也可以加装简单的击发结构做成可发射软弹的互动玩具，还能作为机械结构科普的演示件，让学习者直观理解轮式支撑、炮身俯仰调节的基础机械原理。

设计过程中最先确定的是轮组的支撑结构，四个行走轮分别布置在炮架两侧的前后位置，轮轴与炮架支架采用过盈配合加止转销的固定方式，既保证轮组转动顺畅，又能避免长期把玩后轮轴松脱。炮架的两侧支架做了等强度的结构优化，在支架与炮身连接的铰点位置做了局部加厚处理，抵消炮身俯仰转动时产生的应力集中，支架下部的轮轴安装孔位同轴度公差控制在0.05mm以内，保证四个轮子着地时不会出现悬空、卡顿的问题。炮身部分采用了分段式的结构设计，从炮尾到炮口做了渐变的锥度处理，既还原了老式火炮的外形特征，也让铸造时的金属液流动更加顺畅，减少炮身内部的气孔缺陷。炮身与支架连接的俯仰轴位置，预留了阻尼调节的结构空间，可以加装阻尼垫片或者弹簧卡珠，实现炮身俯仰角度的任意位置停驻，不需要额外的锁紧结构就能保持调整好的角度。

从安装边界来看，整体结构的最大外轮廓宽度由两侧轮子的外端面决定，轮缘做了小尺寸的圆角处理，避免尖锐边角划伤使用者，炮身处于水平状态时的总高度控制在常规手掌可握持的范围内，方便拿取把玩。炮尾部分做了圆润的球形过渡，既还原了老式火炮的尾钮结构，也避免了尖锐尾部带来的安全隐患。所有零部件的连接位置都做了工艺让位，铸造完成后只需要简单的飞边打磨、表面喷砂处理就可以完成组装，不需要额外的机加工工序，大幅降低了批量生产的成本。

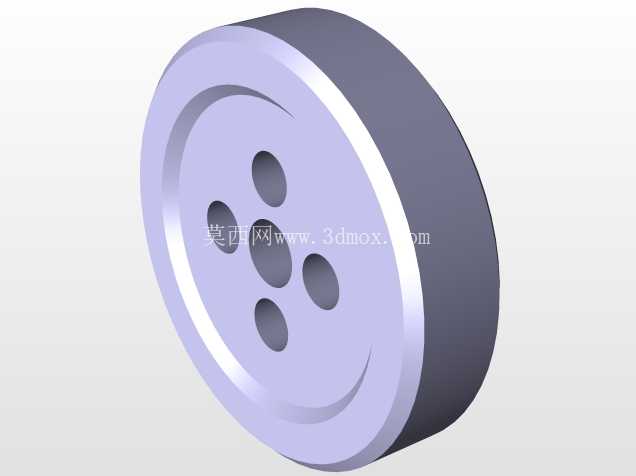

在结构细节上，轮面的装饰凸点做了0.3mm的凸起高度，既保证铸造时能够清晰成型，也不会因为凸起过高导致脱模困难。炮架中间的连接杆采用了圆柱形结构，两端与支架的连接位置做了定位止口，组装时可以快速定位，不需要额外的工装夹具就能完成粘接或者铆接固定。炮身内部如果做静态摆件可以做成实心结构降低成本，如果要做发射功能，可以直接在炮身中心预留通孔，不需要修改外部的模具结构，实现一套模具适配两种不同的产品需求。整个结构没有复杂的倒扣结构，铸造时只需要简单的两开模就可以完成所有零部件的生产，模具结构简单，生产良率高，非常适合小批量的文创产品生产，也适合作为铸造工艺的实训件，让学习者完整走完从图纸设计到模具制作、浇铸成型、组装打磨的全流程。
