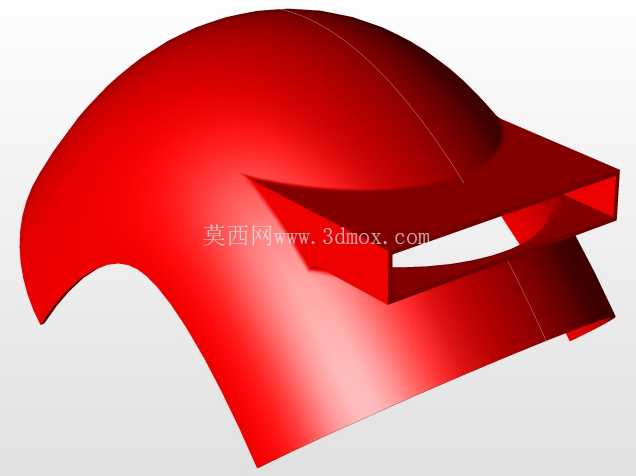

带帽檐弧形曲面铸造模成型结构

　　这套曲面壳体类铸造模结构，主要面向带外伸檐边的弧形防护类铸件量产场景，常见于户外防护头盔壳体、小型设备弧形防尘罩、特种作业防护面罩外壳这类薄壁曲面铸件的铸造成型工序，适配砂型铸造、低压铸造等多种常规铸造工艺的生产需求。从结构功能来看，模具的型腔曲面完全贴合目标铸件的外轮廓弧度，顶部大曲面采用连续顺滑的曲率过渡设计，避免铸件脱模时出现曲面拉伤，同时保证成型后铸件的壁厚均匀性，减少后续机加工的余量预留。

　　前侧伸出的檐边位置，模具单独做了局部的镶块结构设计，因为檐边位置属于铸件的薄壁突出部位，浇注时金属液充型流速快，容易出现卷气、冷隔缺陷，镶块结构既可以单独调整该位置的浇注引流角度，也方便后续生产中该位置出现磨损后快速更换，不用整体报废模腔主体。在设计思路上，首先是对铸件的拔模角度做了全域校核，整个弧形外表面的拔模斜度顺着曲面脱模方向做了渐变处理，顶部曲率大的位置拔模角度适当放大，靠近檐边的直壁段拔模角度控制在常规工艺要求范围内，既不影响铸件的外形尺寸精度，也能保证开模时铸件顺利脱离定模。

　　模腔的壁厚设计上，根据铸造过程中的热传导需求，不同位置的模壁厚度做了差异化设置，对应铸件厚大的弧形顶部位置，模壁适当加厚保证散热均匀，避免铸件出现缩孔缺陷，檐边等薄壁位置模壁相对减薄，加快该位置的冷却速度，防止铸件出现翘曲变形。安装边界方面，这套模具的模架基准面做了统一的定位销孔设计，适配常规铸造设备的模架安装尺寸，上下模的合模定位采用锥面定位结构，合模时可以自动校正错位，保证铸件的分型面位置无明显飞边。

　　模具的浇注系统开设在檐边对侧的弧形端面位置，顺着曲面的切线方向引入金属液，让金属液沿着模腔曲面平稳充型，避免直接冲击模腔表面造成冲砂缺陷，排气槽则开设在檐边的末端位置，也就是充型时金属液最后到达的位置，保证模腔内的气体可以顺利排出，减少铸件的气孔缺陷。从实际生产适配性来看，这套模具的型腔表面抛光要求达到铸造生产的常规粗糙度要求，减少铸件表面的粘砂概率，后续铸件出模后仅需要简单处理飞边即可进入下一道表面处理工序，不需要对曲面做大量的打磨修整，能有效降低后续工序的加工时长。模具的冷却水道布局顺着曲面的走向排布，保证整个模腔的冷却速度均匀，避免因为冷却速度不一致导致铸件出现内应力集中，后续使用过程中出现开裂问题。针对檐边位置的成型难点，模具在该位置的模腔边缘做了微小的圆角过渡，避免铸件成型后该位置出现应力集中的尖角，同时也能减少开模时该位置的铸件被拉裂的概率。整套模具的结构拆分充分考虑了铸造生产的操作便利性，上下模的重量分配均衡，配合车间常规的起吊装置即可完成合模、开模操作，不需要额外配置专用的起吊工装，适配多数中小铸造车间的现有生产设备条件，不需要对现有生产线做大规模改造即可投入使用。
