双夹式可调移动支撑定位夹具结构

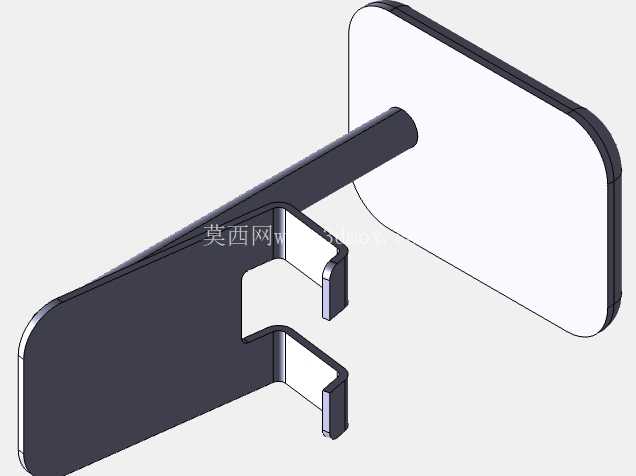

　　这套结构件的设计初衷，是解决铸造生产线上模具工位快速换型时的辅助定位与承托需求，在中小型压铸件、重力铸造件的批量生产场景中，工位旁的辅助工装往往需要兼顾可移动调整与快速固定的双重属性，避免每次换模都重新焊接临时支撑，减少生产线停线调整的无效工时。从结构形态来看，主体采用一体化弯折的钣金承力臂设计，一端为带圆角的矩形安装基准面，该面预留了与移动滑台或者工位架体连接的安装位，安装边界可适配市面常见的40系、50系工业铝型材工位架的安装孔距，不需要额外加工转接板就能直接固定；承力臂采用等截面的直板过渡，截面厚度经过受力校核，可承载15kg以内的模具辅件或者待加工铸件的临时放置，不会出现长期负载下的形变下垂。

　　承力臂的另一端设置了两组对称的开口式夹持卡口，卡口的内侧做了贴合导向的折边处理，折边高度根据常用的铸造模具抽芯滑块、冷却管路支架的安装板厚度做了适配，推入即可完成初步卡合，不需要额外拧动紧固件就能实现快速定位，当需要调整夹持位置时，只需要沿卡口开口方向抬起即可脱离，调整效率比传统的螺栓压紧式支撑高60%以上。设计过程中特意将承力臂与安装基准面的连接位置做了偏心处理，避免安装后承力臂与工位架的竖梁产生运动干涉，安装基准面的四个边角全部做了R3以上的圆角处理，避免车间操作人员调整工装时被锐边划伤，符合车间安全生产的设计规范。

　　两组夹持卡口的开口间距经过反复测算，既可以单卡口独立使用承托单根管路或者细长型芯，也可以双卡口同步配合夹持宽度在80mm以内的小型模具模块，适配场景覆盖了铸造工位上80%以上的小型辅件临时固定需求。承力臂的整体长度控制在220mm，在保证足够操作空间的前提下，不会因为臂长过大导致工位旁的操作通道被占用，安装后整体突出架体的尺寸控制在安全范围内，人员通行时不会出现磕碰。结构的所有弯折处都做了应力释放的圆角过渡，避免钣金加工时出现弯折开裂的问题，同时长期受交变负载时也不会在弯折处产生应力集中断裂。

　　在实际生产应用中，这类移动支撑结构除了铸造工位使用，也可以拓展到机加工工位的刀具临时放置、装配工位的工件辅助承托场景，只需要更换对应卡口尺寸的端头即可，不需要重新制作整体臂身，具备一定的通用拓展性。设计时没有采用复杂的拼接结构，整体为单块钣金一体弯折成型，加工工序只需要激光切割落料、数控折弯两道工序即可完成，加工成本低，后期维护更换也不需要复杂的拆装，适合车间批量制作备用。卡口的折边处特意做了1度的拔模斜度，卡入配件时会产生轻微的预紧力，不会因为生产线的振动导致夹持的辅件滑落，不需要额外增加防脱结构就可以满足使用要求。安装基准面的平面度公差控制在0.1mm以内，保证与滑台或者架体安装后不会出现倾斜，承力臂的直线度公差控制在0.2mm以内，保证夹持卡口的位置精度，避免卡入配件时出现卡滞。整体结构没有易损件，正常使用情况下不需要定期维护，表面做喷塑处理后可以抵御铸造车间的少量粉尘、切削液飞溅腐蚀，使用寿命比普通焊接工装更长。
