复古NES有线游戏手柄结构设计

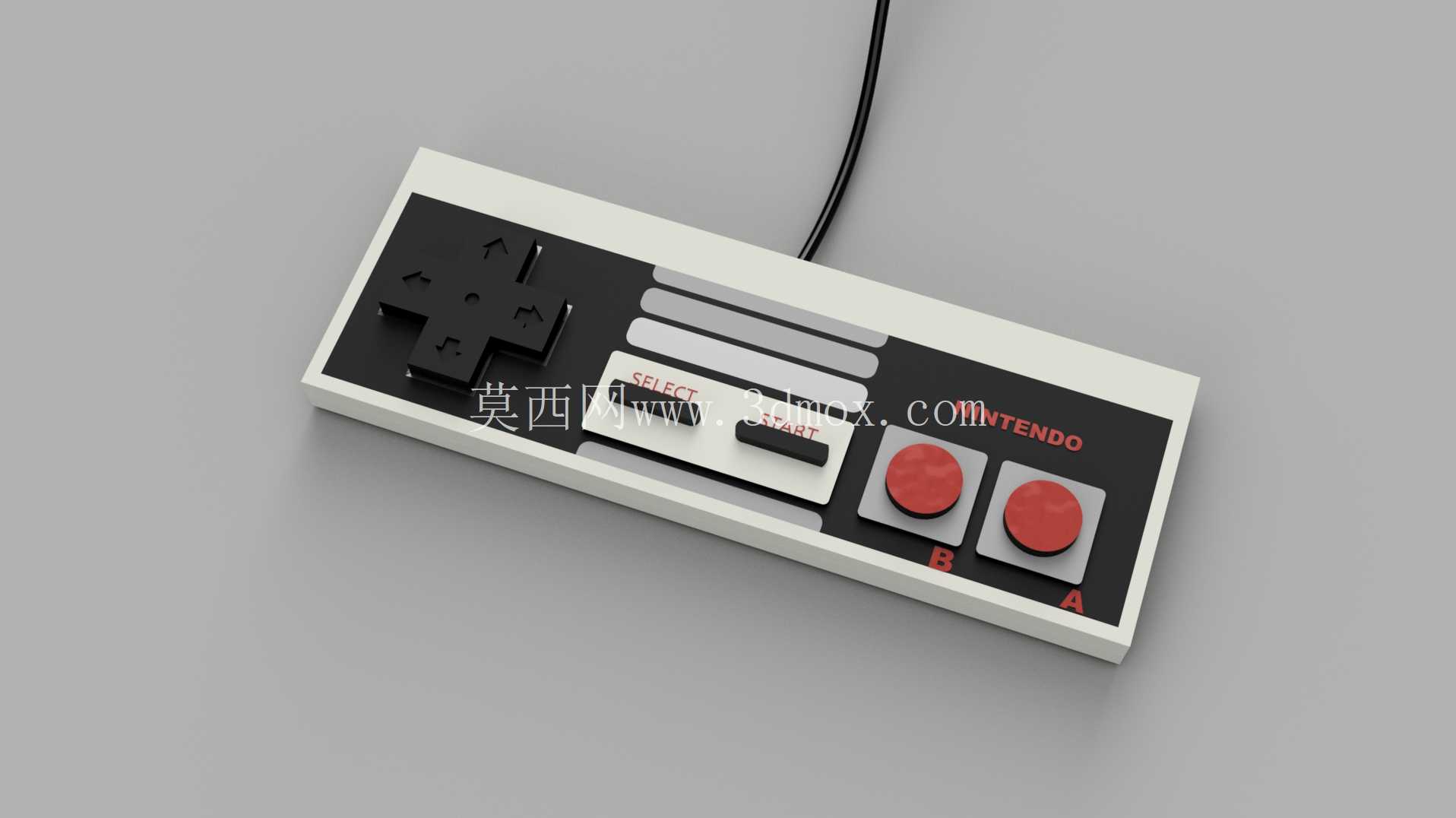

　　本次呈现的复古游戏手柄结构，核心面向复古数码外设复刻、怀旧主题交互装置开发场景，可直接适配8位元复古游戏主机的输入需求，也可作为嵌入式交互终端的手持操控载体，应用在复古主题街机改造、怀旧数码展陈交互装置、开源游戏硬件二次开发等实际场景中。从实际使用维度看，该手柄的功能逻辑完全贴合经典NES主机的输入规范，左侧十字方向键负责上下左右四向位移指令输入，右侧两枚红色动作按键承担核心确认、操作触发功能，中间两枚长条功能键分别承担模式选择、启动确认的辅助指令输出，所有按键的触发行程、按压力度均参照原版硬件的操作反馈做结构匹配，保证长时间握持操作时不会出现手指酸胀的问题，有线连接的结构设计也规避了无线方案的延迟问题，适配对输入响应速度有要求的复古游戏竞技场景。

　　从结构设计思路来看，整体壳体采用上下扣合的装配逻辑，上壳预留所有按键的伸出避让孔位，下壳设置线缆出线的防弯折结构，内部预留按键导电胶、PCB控制板的安装定位柱，所有装配位的公差配合均按照注塑量产的工艺要求做预留，十字方向键采用中心定位的浮动结构，保证四个方向的触发力度均匀，不会出现斜向误触发的问题，两枚红色动作按键采用独立的柱体定位结构，每个按键下方对应独立的导电胶触发位，按键边缘做0.2mm的倒角处理，避免按键卡滞在壳体孔位内。

　　外形尺寸方面，整体手持区域的宽度控制在70mm以内，长度控制在130mm左右，壳体边缘做R3的圆弧过渡，完全贴合成年人手掌自然握持时的贴合曲线，握持时掌心与壳体背面的接触面积达到80%以上，不会出现硌手的问题。安装边界上，壳体内部的PCB安装位预留了通用2.4G无线模块的拓展空间，可在不改动外壳结构的前提下拓展无线连接功能，线缆出线位设置了长度5mm的防弯折护套结构，避免日常使用中线缆反复弯折导致的内线断裂问题，所有按键的伸出高度控制在3mm以内，既保证足够的按压行程，也避免按键突出过高导致的意外磕碰触发。壳体的分模线设置在侧面居中位置，量产时可直接采用上下模对插的模具结构，不需要额外做滑块抽芯结构，有效降低量产开模的成本，表面处理可根据实际需求做细晒纹或者亮面抛光，适配不同的外观风格需求。十字键的表面做内凹的弧度处理，贴合拇指指腹的自然曲线，操作时拇指不需要大幅度移动即可完成四个方向的指令触发，中间的长条功能键表面做防滑纹理处理，避免盲操作时出现按错的问题。

　　从结构可靠性角度看，所有按键的按压寿命按照100万次的触发标准做结构设计，导电胶的回弹力度控制在60g左右，既保证清晰的按压反馈，也不会因为力度过大导致长时间操作的疲劳感，壳体的壁厚控制在1.8mm，既保证足够的结构强度，跌落时不会出现壳体开裂的问题，也不会因为壁厚过大导致产品整体重量超标，整体带线重量控制在80g左右，长时间手持不会有负重感。内部的定位柱高度统一为4mm，装配时PCB板可直接卡在定位柱上，通过两颗自攻螺丝即可完成PCB与下壳的固定，上壳与下壳通过四周的卡扣结构加两颗尾部螺丝完成固定，装配工序简单，不需要复杂的工装即可完成整机组装，适合小批量复刻生产或者个人DIY制作。线缆的出线位置设置在壳体顶部居中位置，出线角度做15度的上扬处理，握持时线缆不会与手腕产生干涉，避免操作时线缆剐蹭手腕影响操作手感。
