复古木屋造型布谷鸟报时挂钟结构设计

这款木屋造型的报时钟，核心应用场景覆盖家居软装陈设、文创手作打样、复古主题空间装饰多个领域，既可以作为3D打印爱好者的组装练手项目，也能通过调整材质参数适配小批量文创产品的生产需求。从实际使用功能来看，它保留了传统布谷鸟钟的核心报时逻辑，整点时刻触发门体开合、布谷鸟造型件探出完成报时动作，下方悬挂的配重锤通过重力牵引为走时机构提供持续动力，钟摆组件负责稳定走时频率，整套机械结构不需要额外供电，依靠纯机械传动即可完成长时间走时，适合偏好复古机械质感的使用场景。

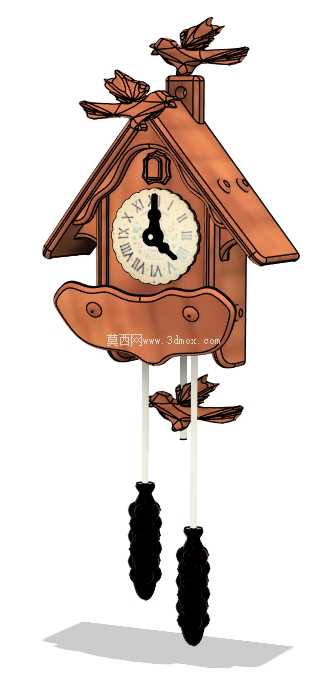

设计阶段首先敲定了传统黑森林咕咕钟的木屋轮廓，屋顶做了双坡斜顶处理，边缘做了轻微的圆弧倒角避免3D打印过程中出现应力集中翘边，屋顶上方布置的三只鸟形装饰件，既还原了传统咕咕钟的自然装饰元素，也通过对称式的重量分布避免挂装后出现重心偏移。钟面采用了简化的罗马数字刻度，指针做了加厚处理，打印时不需要额外做薄壁支撑，降低后期打磨的工作量。钟体正面的报时小门采用了隐藏式转轴设计，转轴与门体一体化打印，装配时不需要额外加装金属合页，减少装配工序。

从结构设计逻辑来看，整套模型拆分了钟壳、走时机构安装腔、报时触发组件、钟摆、配重锤、装饰件六个独立模块，每个模块的拼接面都做了0.2mm的装配公差预留，适配FDM3D打印机的常规打印精度，不需要二次修配即可完成拼接。走时机构的安装腔预留了标准金属机芯的安装位，用户可以根据需求选择石英机芯或者纯机械机芯，安装位周围设计了四个M2螺丝的固定柱，柱体做了2mm的壁厚加强，避免拧入螺丝时出现柱体开裂。钟摆的悬挂点做了V型槽设计，减少摆动过程中的摩擦阻力，保证钟摆摆动的稳定性，下方的两个配重锤采用了纺锤形造型，既保留了传统咕咕钟的视觉特征，也通过流线型轮廓减少挂装后积灰的死角。

安装边界方面，钟体背部设计了一体化的挂装孔，孔位距离钟体顶部25mm，适配常规的墙面膨胀螺丝或者无痕挂钩，挂装后钟体与墙面的间隙控制在8mm，既避免钟摆摆动时蹭到墙面，也不会因为间隙过大导致钟体前倾。整套模型挂装后的总高度包含配重锤下垂长度为420mm，宽度为210mm，厚度为120mm，安装时需要在钟体下方预留至少150mm的垂直空间，保证配重锤可以正常下垂不被台面或者置物架遮挡。打印材质方面，钟壳部分推荐采用木丝填充PLA材质，打印完成后可以通过轻微打磨呈现木质纹理效果，配重锤部分可以采用高密度PETG材质打印，内部预留了金属棒安装腔，用户可以插入金属棒增加配重重量，保证重力牵引的动力足够驱动走时机构，钟摆杆采用碳纤维棒或者金属细杆替代打印件，可以进一步减少摆动过程中的形变，提升走时精度。

细节处理上，钟体所有外露的边缘都做了R1的圆角处理，避免使用过程中划伤手部，报时小门的开合位置做了1mm的限位挡边，避免门体开合角度过大导致转轴断裂，钟面的刻度做了0.3mm的凸起高度，既可以通过换色打印呈现清晰的刻度标识，也方便后期手绘填色做个性化处理。屋顶的装饰鸟件采用了插装式设计，打印完成后直接插入屋顶预留的安装孔即可，不需要额外粘接，方便后期更换不同造型的装饰件。整套结构没有复杂的曲面造型，所有打印面都可以在无支撑或者少量支撑的情况下完成打印，支撑去除后不会在外观面留下明显的支撑痕迹，降低后期表面处理的工作量。
