精灵宝可梦GoPlus+手持交互设备结构

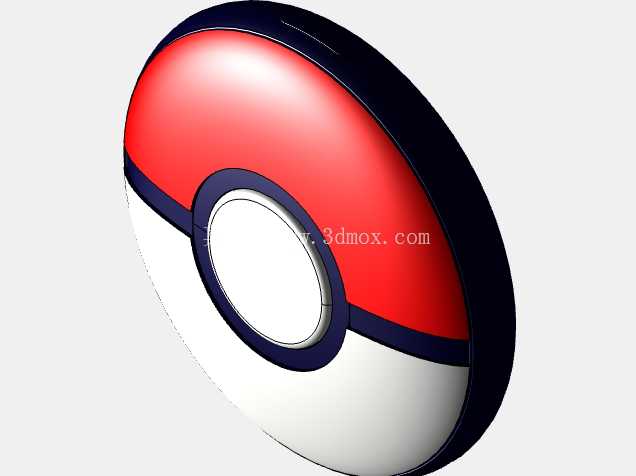

　　做这个结构的初衷，是给手里的Pokemon Go Plus+做适配性外壳与配套配件开发时，需要精准的实体参照，毕竟这类手持交互设备的曲面贴合度、按键避让精度直接决定后续配件的使用手感，靠卡尺单点测量很难还原完整的曲面过渡，尤其是精灵球造型的半球拼接位置，弧度公差如果超过0.2mm，合壳后就会出现明显的断差，既影响握持手感也容易积灰。从实际使用场景来看，这类设备日常是随身携带的，多数时候会放在口袋、背包侧袋里，偶尔会挂在包带或者钥匙串上，所以外壳的曲面弧度必须贴合手掌自然握持的曲线，边缘不能有尖锐棱角，不然长时间揣在兜里会磨布料，握持操作的时候也容易硌手。建模的时候最先确定的是整体的分模边界，也就是精灵球经典的红、白半球拼接的环形腰线位置，这个位置不仅是外观分色线，也是内部上下壳体的装配止口所在，止口的搭接量控制在0.8mm，既能保证上下壳扣合后的连接强度，也不会因为搭接量过大导致合壳困难，日常揣在兜里受到挤压也不会轻易脱开。中间的圆形按键区域是整个结构的核心交互区，按键的外圈做了下沉0.3mm的环形限位槽，按键本身的顶面比周围球面高出0.5mm，既保证按压的时候有清晰的触感反馈，也不会因为突出太多放在包里被误触。

　　设备外圈的黑色包边是软胶材质的防护层，建模的时候特意给软胶层预留了1.2mm的厚度空间，软胶和内部硬壳的结合面做了一圈倒扣结构，不需要额外打胶就能保证软胶层不会在日常磕碰中脱落，软胶的边缘比硬壳球面高出0.2mm，设备平放在桌面的时候，接触面是软胶圈，不会刮花球面的亮面外壳。从安装边界来看，整个设备的最大外径控制在合理的便携尺寸范围内，厚度方向的最大尺寸不超过常规掌心握持的厚度阈值，不管是单手握持按压，还是放在口袋里都不会有突兀的异物感。建模过程中对设备背面的挂绳孔位置也做了精准还原，挂绳孔的内孔直径留足了常规挂绳、钥匙扣的穿入空间，孔位的加强筋厚度做了1.5mm，保证挂在包上晃动的时候不会因为拉扯出现孔位开裂的情况。

　　需要说明的是，这次建模还原了设备绝大多数的结构特征，唯独背面的后退重置按键因为测量时的操作限制没有做进模型里，对于做常规保护壳、收纳包、外接挂饰这类配件来说，这个位置的缺失不会影响整体适配，因为重置按键本身是凹陷在壳体内部的，日常使用中很少会触发，保护壳对应位置只要预留通用的避让空间就可以满足使用需求。整个模型的曲面都是按照实际测量的点云数据拟合出来的，球面的弧度过渡连续，没有出现曲面褶皱或者曲率突变的问题，不管是用来做3D打印的外壳验证，还是做注塑模具的前期结构参考，都能直接导入使用，不需要再花大量时间修曲面。

　　从结构设计的合理性来看，这个设备本身的结构就充分考虑了便携使用的场景，上下壳的连接位置避开了日常握持的受力点，按键的位置刚好在单手握持时拇指自然放置的区域，不需要调整手型就能完成按压操作，外圈的软胶层除了防磕碰之外，还能增加握持时的摩擦力，手上有汗的时候也不容易打滑。做这类手持数码周边的结构设计，最容易忽略的就是日常使用中的磨损场景，比如和钥匙、硬币一起放在口袋里的时候，突出的按键如果没有防护很容易被刮花，所以模型里还原的按键下沉设计，其实就是原厂设计时考虑到耐磨防刮的细节，后续做第三方保护壳的时候，也可以参考这个设计思路，在对应位置做略微的凸起防护，避免按键直接和其他硬物接触。另外，设备的重量分布也做了适配，建模时的壳体厚度按照实际测量的1.8mm均匀设置，内部的元器件安装位预留了足够的空间，重心刚好在设备的几何中心位置，拿在手里不会有头重脚轻的感觉，挂在包上的时候也不会因为重心偏移一直翻面。
