螺旋坐立不安创意结构件三维设计

这款螺旋结构构件的设计，最初是面向趣味工业展示、教学演示场景开发的，在铸造工艺实训课堂上，这类带连续螺旋曲面的异形件，能很好地帮助学员理解分型面选取、砂芯定位的核心逻辑，避免学员在处理复杂曲面铸件时出现分型错位、砂芯偏移的常见问题。从实际使用场景来看，它既可以作为铸造工艺教学的示教件，也能作为桌面创意摆件的结构原型，部分文创产品开发中，也会借鉴这种连续螺旋的受力结构，做轻量化的支撑构件使用。

设计过程中，首先要解决的是螺旋曲面的连续顺滑过渡问题，整个构件的螺旋升角全程保持均匀变化，没有出现曲率突变的区域，这一点是为了适配铸造工艺的充型要求——如果曲面存在尖角或者曲率骤变的位置，铁水充型时很容易出现卷气、冷隔缺陷，最终成型的铸件会出现表面砂眼、结构强度不足的问题。整个构件的坐立支撑端做了平面度公差预留，底部支撑面的平面度控制在0.1mm以内，保证放置时不会出现翘曲、晃动的问题，这也是它能实现稳定坐立的核心设计点，很多初次做这类螺旋结构的设计者，容易忽略支撑端面的平面加工余量预留，最终做出来的铸件放置时会出现偏斜，无法实现稳定放置的效果。

从安装边界来看，整个构件的最大外轮廓直径控制在80mm以内，总高度控制在120mm，这个尺寸范围刚好适配常规的小型砂型铸造模框，不需要额外定制大尺寸的模架，能有效降低小批量试制的成本。螺旋段的壁厚全程保持均匀，统一设置为4mm，这个壁厚尺寸对于常用的灰铸铁、铸铝材质都有很好的适配性，不会因为壁厚差过大出现铸件缩孔、缩松的缺陷。在螺旋段和底部支撑端的衔接位置，做了R3的圆角过渡，避免应力集中，不管是后续做机加工处理，还是直接作为铸件使用，衔接位置都不会因为受力出现断裂问题。

结构设计时，还特意考虑了起模斜度的预留，所有垂直于分型面的侧壁都做了1°的起模斜度，不需要额外做活块结构就能完成起模，大幅简化了模具的结构复杂度，降低了模具加工的成本。螺旋曲面的拔模方向全程和分型面保持垂直，不会出现倒扣结构，这一点对于木模、金属模的加工都很友好，不需要拆分过多的模芯就能完成整个模具的制作。很多新手在设计这类异形螺旋铸件时，经常会忽略起模方向的一致性，最终设计出来的结构存在多处倒扣，不得不拆分大量活块，不仅提升了模具成本，还很容易在起模时损坏砂型，导致铸件报废。

从功能特性来看，这个结构的重心刚好落在底部支撑面的形心位置，哪怕螺旋段做了连续的扭转，整体重心也没有超出支撑面的范围，这也是它能实现稳定坐立的核心，设计过程中通过三维软件的重心分析功能反复调整螺旋段的扭转角度，最终让整体重心和支撑面形心的偏差控制在0.5mm以内，哪怕是放在有轻微倾斜的工作台面上，也不会出现倾倒的问题。螺旋段的导程设置为25mm，每一圈螺旋的升角都保持一致，转动时的顺滑度很好，如果后续需要把它改造成传动结构的原型件，只需要在螺旋面加工出配合齿形，就能直接作为小型螺旋传动的副使用，适配小型轻载的传动场景。

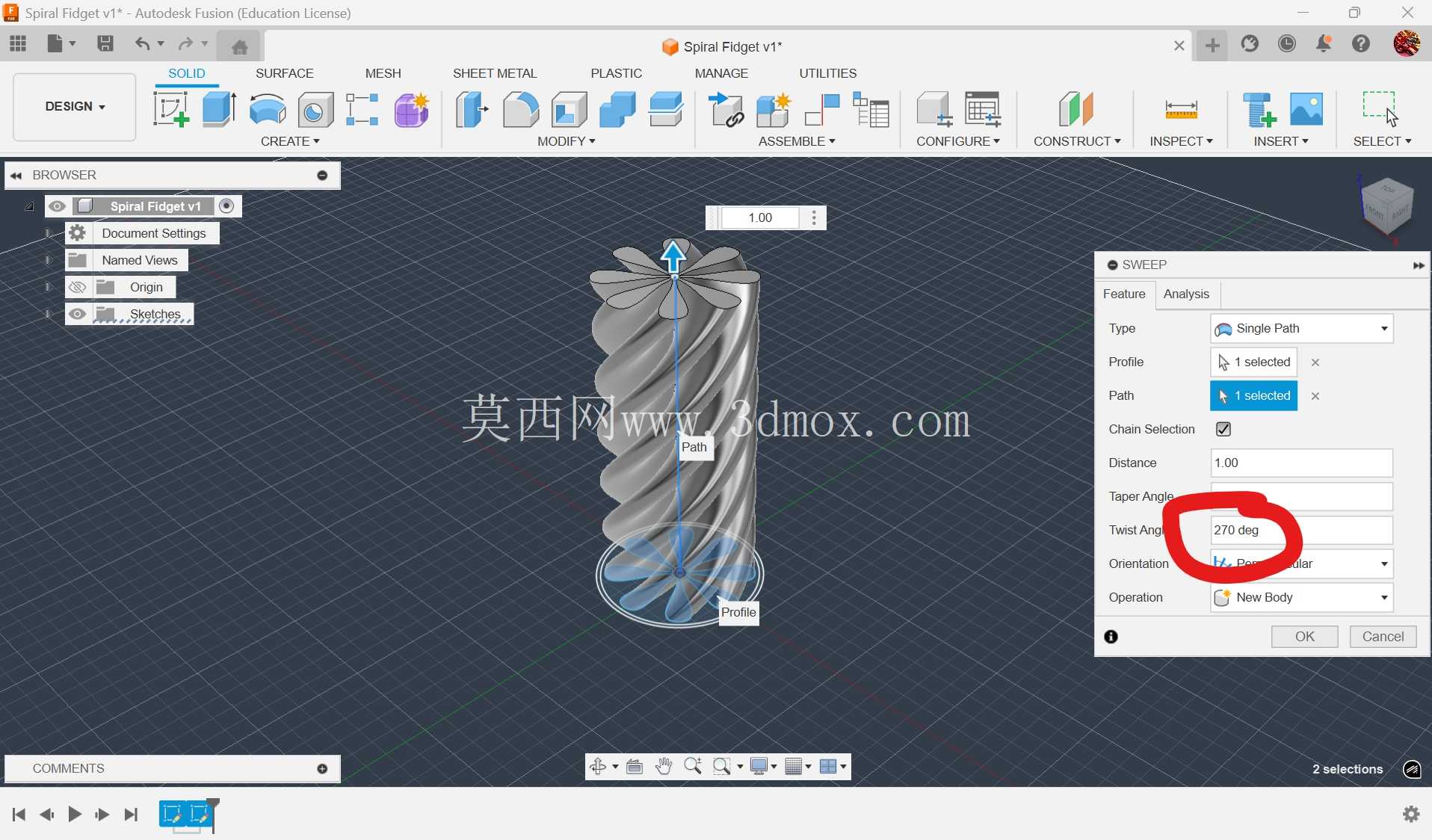

在实际的铸造试制过程中，这个结构的工艺出品率能达到85%以上，因为没有多余的工艺补缩结构需要设置，只需要在支撑端的底部设置一个小型的冒口就能完成补缩，不需要设置复杂的浇注系统，小批量生产时的成品率很高。对于三维建模从业者来说，练习这类螺旋结构的建模，能很好地掌握螺旋线、扫掠、曲率连续检查的相关操作，理解异形结构的工艺适配逻辑，避免设计出只能看不能生产的无效模型。在做结构校验时，还需要重点检查螺旋曲面和支撑端的衔接位置的壁厚变化，确保整个构件的壁厚差不超过1mm，这样在铸造冷却过程中，各个位置的冷却速度能保持基本一致，不会因为冷却速度差出现内应力，导致铸件后期出现变形、开裂的问题。
