复古iPod风格手持娱乐终端外观结构

做消费电子结构设计这些年，见过不少把经典数码产品形态做二次演绎的方案，这款借鉴iPod Classic外观的手持娱乐终端，在结构落地层面有不少值得拆解的细节。先从实际使用场景说，这类手持设备核心面向随身便携娱乐需求，日常通勤、短途出行、居家休闲时都能单手握持操作，所以整机的握持边界是设计阶段最先卡死的参数——整机厚度控制在10mm以内，宽度适配成年男性手掌虎口到指根的握持跨度，边缘做R3.5的圆角过渡，避免直角硌手，长时间单手握持也不会有明显的压痕，整机重量控制在120g上下，揣在牛仔裤口袋里不会有明显的坠感。

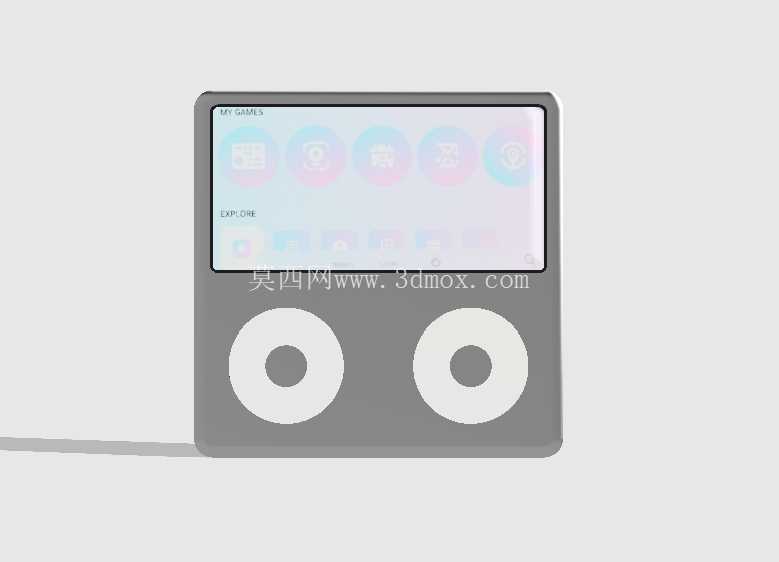

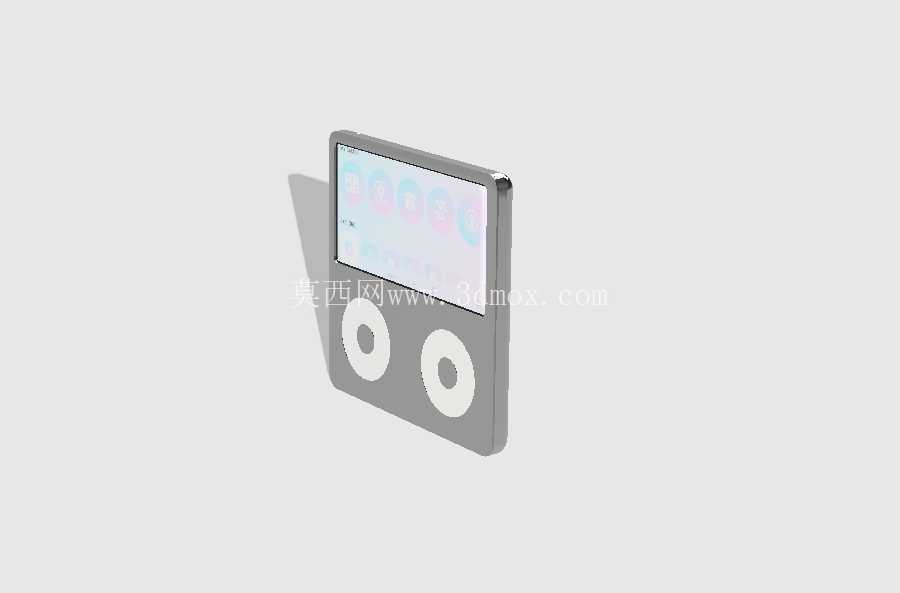

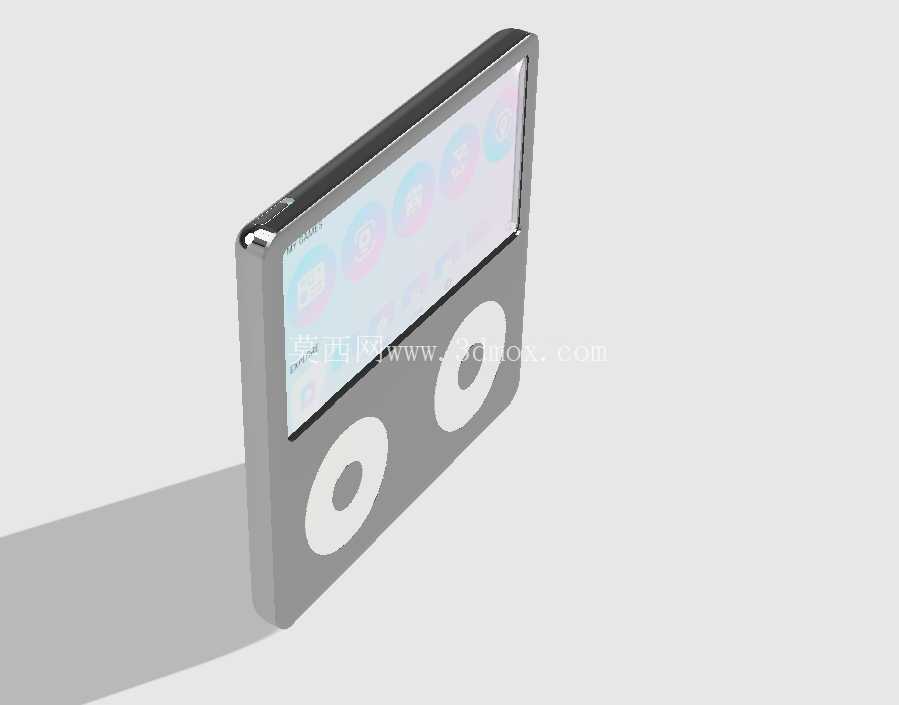

从功能布局来看，正面上半区域是3.5英寸的显示模组，屏幕四周做了0.8mm的凸起边框，一方面是给屏幕玻璃预留安装胶位，另一方面日常放置时屏幕不会直接接触桌面，避免玻璃刮花，跌落时也能先通过边框缓冲冲击力，降低屏幕碎裂的概率。下半区域是经典的双圆形操作区，两个圆形按键的直径做了差异化设计，左侧确认键直径18mm，右侧功能切换键直径16mm，按键表面做了细微的磨砂蚀纹，手指触摸时能快速定位，不用低头看也能准确操作，按键的按压行程控制在0.3mm，触发力度设定在1.2N，既不会因为太轻导致误触，也不会因为按压力度太大造成长时间操作手指酸痛。

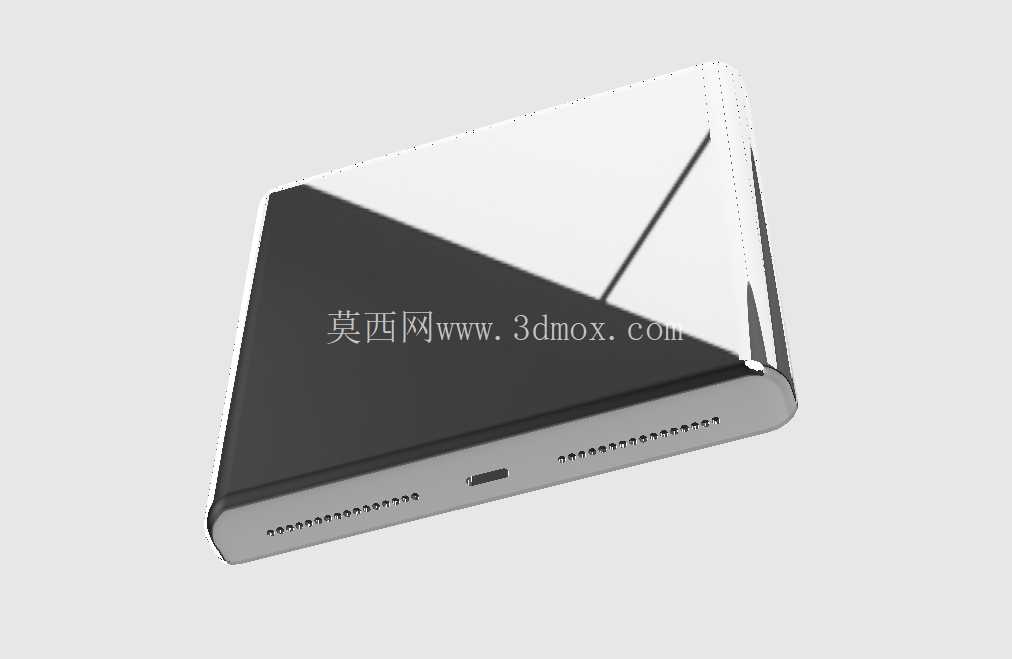

内部结构排布上，因为整机厚度有限，主板采用叠层设计，显示排线从屏幕背面直接连接到主板上端接口，电池放置在操作按键的背面区域，刚好利用按键下方的闲置空间，电池容量匹配整机功耗，能支撑连续6小时以上的娱乐使用，扬声器开孔设置在机身底部侧边，不会因为握持时手掌挡住出声孔影响音量，充电接口放在机身底部居中位置，接口周围做了0.5mm的凸台加固，避免频繁插拔充电线导致接口松脱。

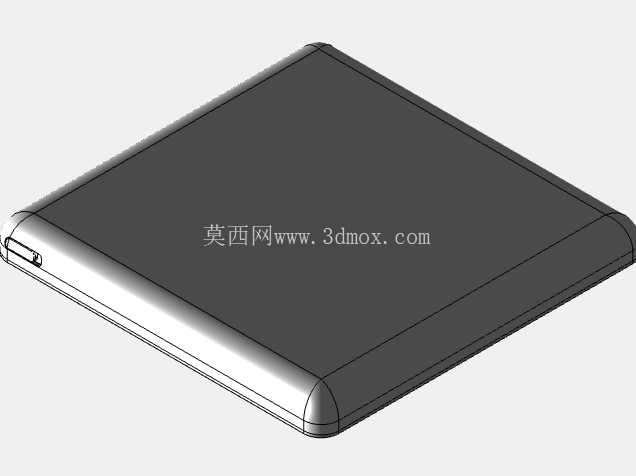

外壳材质选用ABS+PC混合注塑，表面做哑光UV涂层，既保留了ABS的易加工特性，又有PC的抗冲击强度，日常轻微磕碰不会掉漆或者开裂。机身侧面没有设置多余的实体按键，所有功能都通过正面的圆形操作区完成，最大程度保持机身外观的整体性，也减少了侧边按键带来的缝隙进灰问题。在安装边界上，前后壳采用卡扣加两颗底部螺丝的固定方式，卡扣均匀分布在机身四周，扣合量控制在0.6mm，装配时不需要额外打胶，后期维修拆解也方便，螺丝隐藏在底部充电接口两侧的装饰塞下面，不会破坏外观的简洁感。

这类复古形态的手持娱乐设备，核心是在经典外观的基础上适配当下的功能需求，结构设计时不能完全照搬老款iPod的内部结构，毕竟现在的主控芯片、电池模组、显示模组的尺寸和老款产品都有差异，需要在保留外观辨识度的前提下，重新规划内部空间，平衡好外观质感、握持手感、功能实现和结构强度之间的关系，比如老款iPod的转盘操作是触控式，这款改成双实体按键，就是为了降低结构复杂度，同时提升操作的反馈感，适合游戏类操作的快速响应需求，避免触控操作的误判问题。另外在散热设计上，因为主控芯片在持续运行娱乐程序时会有一定发热量，在主板对应的后壳内侧做了0.2mm厚的石墨散热贴，把热量均匀导到后壳上散出，不会出现局部过热的情况，后壳和石墨贴之间预留0.1mm的间隙，避免散热贴直接顶到后壳造成表面印子影响外观。
