卡通螺旋桨儿童玩具飞机结构设计

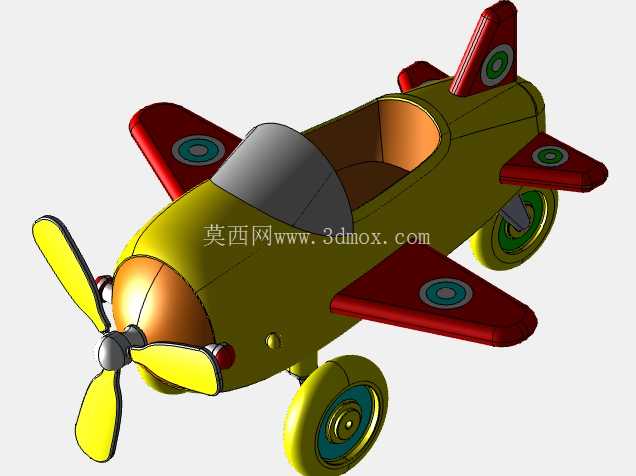

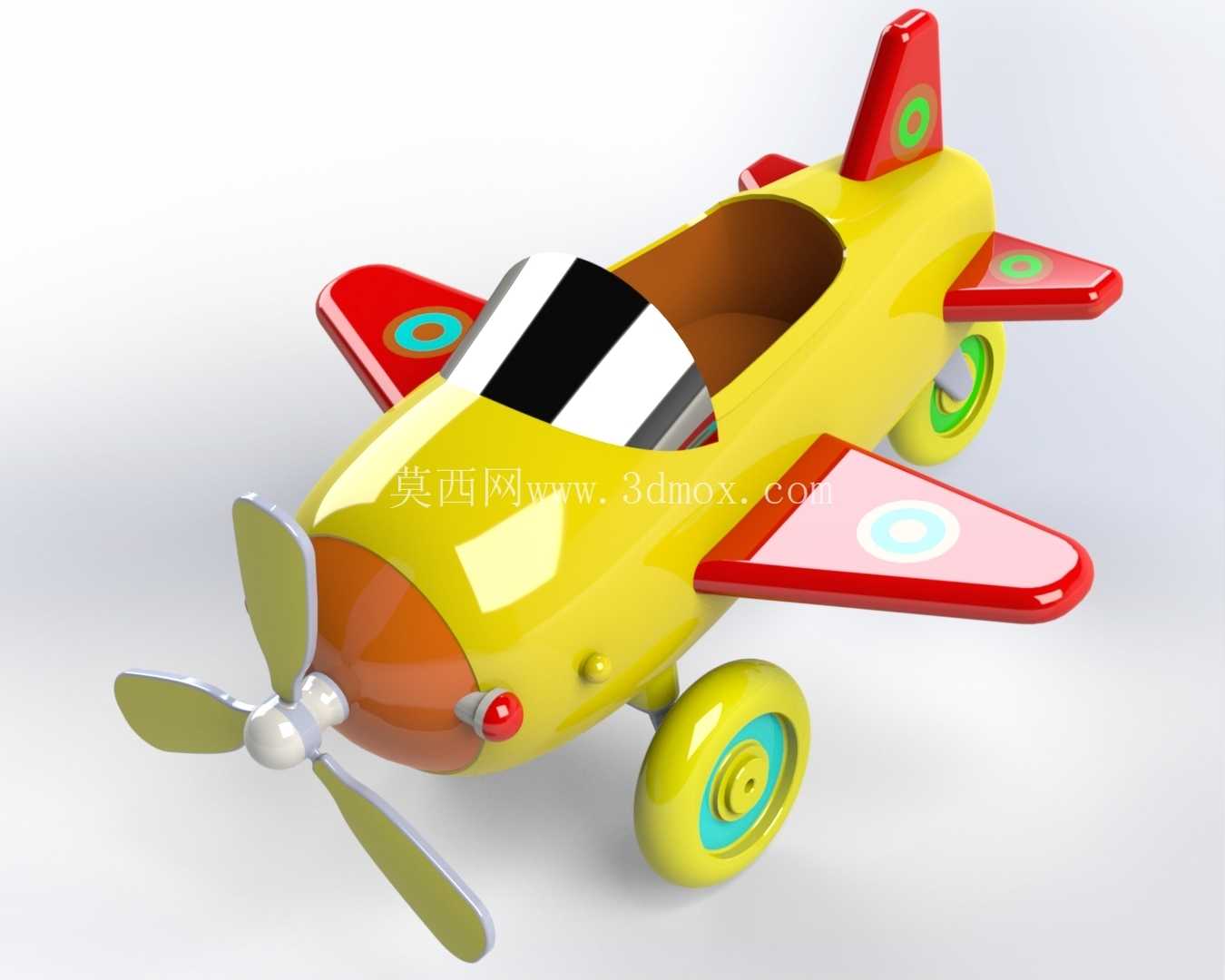

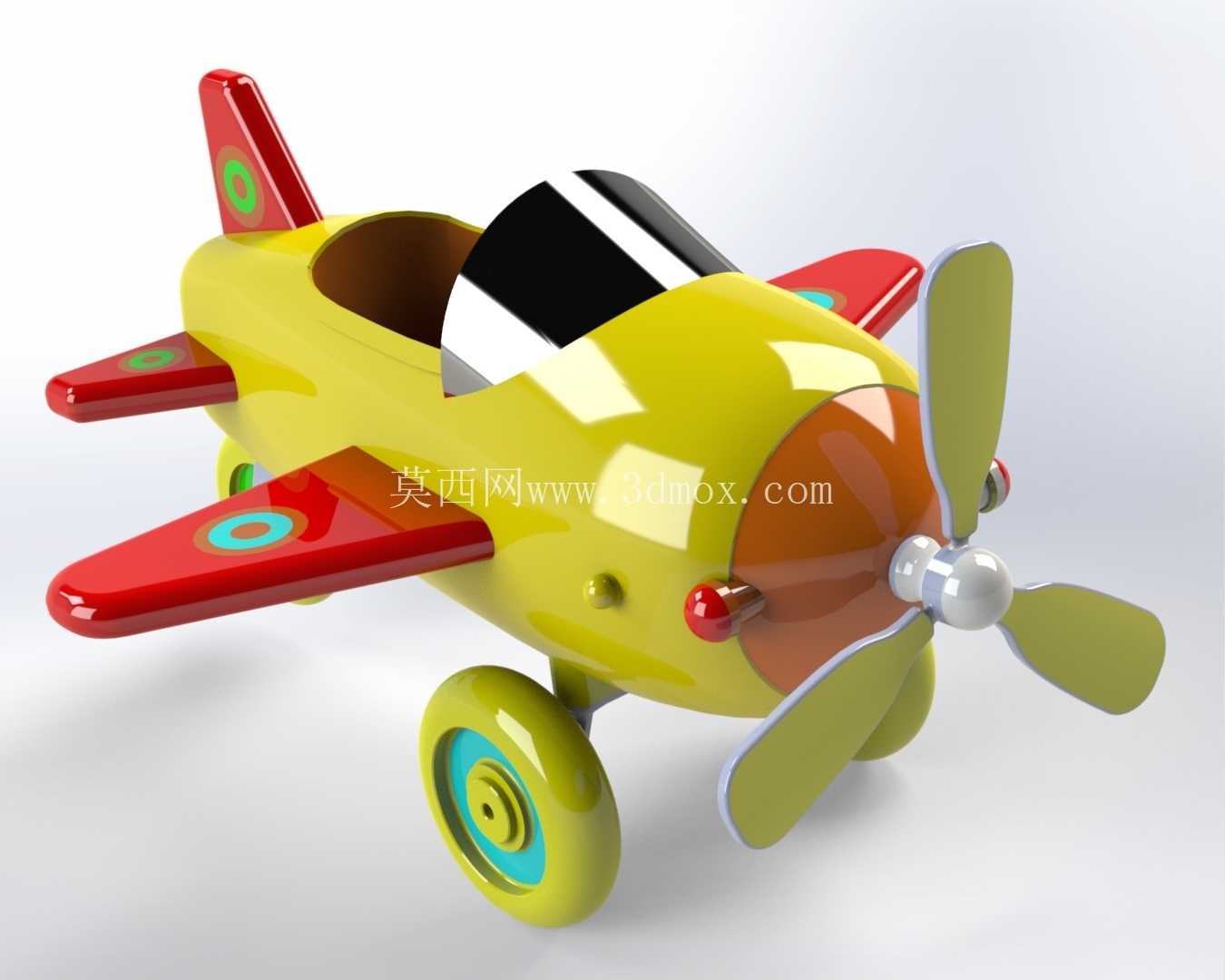

这款卡通螺旋桨玩具飞机的三维结构设计，核心面向儿童玩具量产的压铸成型工艺需求，在结构规划阶段就充分兼顾了压铸生产的脱模便利性、部件装配公差配合以及儿童使用的安全边界。从实际应用场景来看，该类玩具主要面向低龄儿童的日常玩耍需求，可作为桌面摆件、幼教认知道具以及儿童过家家的互动玩具，结构设计全程规避尖锐棱角，所有外露边缘均做R2以上的圆角过渡，避免儿童玩耍过程中出现磕碰划伤的风险。

在整体功能特性规划上，机身采用一体化压铸主体结构，减少后续装配的拼接缝隙，降低生产环节的组装工时；前置三叶螺旋桨采用独立嵌装结构，与机头位置的转轴做间隙配合，装配后可实现手动顺畅转动，无卡滞、松脱风险，转轴配合公差控制在H7/g6区间，既保证转动灵活性，又避免螺旋桨受外力拉扯时轻易脱落造成误食风险。机翼采用对称式双段结构，左右机翼与机身主体的连接位置设计有嵌入式定位卡槽，压铸成型后可通过卡扣结构直接与机身扣合，无需额外螺丝紧固，既提升装配效率，也避免金属固件外露带来的安全隐患。起落架采用三点式支撑结构，前后轮均做加宽处理，轮面设计圆弧过渡，保证玩具放置在平面上时的稳定性，侧倾15度范围内不会出现侧翻，轮轴与机身起落架支脚的连接位置设计有限位凸台，防止轮子在滚动过程中从轴上滑脱。

设计思路上，整体造型采用高饱和度的卡通化曲面设计，机身主体为圆润的流线型曲面，没有突兀的结构转折，既符合儿童的审美偏好，也适配压铸模具的流道设计，减少压铸过程中出现冷隔、缺料的成型缺陷。机头位置的整流罩采用半包覆结构，将螺旋桨的连接转轴完全收纳在内部，仅露出螺旋桨叶片部分，避免转动过程中手指伸入转轴缝隙造成夹伤。座舱位置采用内凹式敞口设计，可搭配同比例的迷你人偶配件，拓展玩具的玩耍场景，座舱边缘同样做全圆角处理，内凹深度控制在15mm以内，避免儿童手指伸入后出现卡滞。尾翼部分采用垂直尾翼加水平尾翼的常规布局，尾翼与机身采用一体化压铸成型，省去后续装配工序，尾翼厚度从根部到尖端做均匀减薄，既保证结构强度，也减少压铸过程中的材料用量，控制单件生产成本。

从安装边界与尺寸配合来看，整机的最大外轮廓尺寸控制在长120mm、宽110mm、高80mm的区间内，适配常规的玩具包装内托尺寸，也符合儿童单手握持的尺寸范围。各部件的装配间隙统一控制在0.2mm以内，避免出现夹手的缝隙；所有部件的壁厚保持均匀，主体壁厚控制在2.5mm，局部加强筋位置厚度不超过主体壁厚的70%，防止压铸成型过程中出现缩孔、翘曲等变形问题。螺旋桨叶片的边缘做0.5mm的圆角钝化处理，叶片转动时的扫掠区域与机身、机翼之间预留3mm以上的安全间隙，保证转动过程中不会与其他部件发生剐蹭。起落架轮子的突出高度控制在12mm，保证玩具在不平整的桌面、地毯表面移动时，机身底部不会与接触面发生摩擦，轮子的转动阻尼经过结构优化，既可以顺畅滚动，也不会因为阻尼过小出现滑行速度过快导致的碰撞损坏。

在模具适配性设计上，所有结构的脱模斜度统一设置为1.5度，机身侧面没有反向倒扣结构，机翼与机身连接的卡扣位置设计在模具的滑块抽芯行程范围内，无需复杂的二次抽芯结构，降低模具的制造成本与后期维护难度。表面的装饰纹路采用浅浮雕式设计，纹路深度控制在0.3mm，既可以通过压铸直接成型出基础纹路，减少后续移印、喷涂的对位难度，也不会因为纹路过深造成脱模时的粘模问题。整体结构在设计阶段就经过了装配干涉检查，所有部件的装配路径无遮挡，生产线上的工人可以快速完成各部件的卡扣组装，单台产品的装配工时可控制在10秒以内，适配大批量流水线生产的节拍需求。
