带侧接嘴法兰式铸造磨耗工装构件

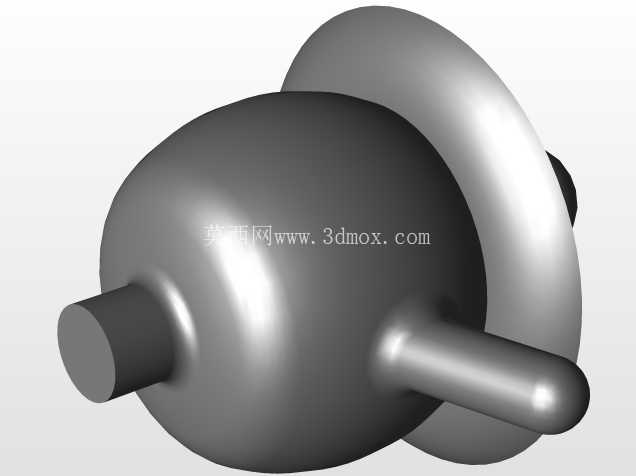

　　该构件主要应用于低压流体输送管路的终端转接场景，常见于小型气动系统、低压润滑回路以及小型罐体的排气、取样支路中，作为管路与主体设备之间的转接承压件使用，其法兰盘结构用于实现与设备主体壁面的贴合密封，侧伸的圆柱接嘴用于对接软管或硬管管路，主体的球壳状结构则用于容纳流体缓冲、或是内置小型阀芯、过滤元件，避免管路直角转接带来的流体阻力骤升问题。从结构设计逻辑来看，主体采用半球形承压壳结构，相比直角转接的腔体结构，能够在相同壁厚条件下承受更高的内部压力，同时减少流体在腔体内的紊流区域，降低流体冲刷带来的内壁磨耗，这也是这类构件常被用于含微小杂质的低压流体回路的核心原因。

　　法兰盘与半球壳体采用圆弧过渡连接，避免了直角连接处的应力集中问题，在铸造过程中也能减少冷隔、缩孔等缺陷的产生概率，不需要额外设置过大的铸造圆角就能保证金属液的充型流畅性。侧接嘴与主体壳体的连接位置做了局部加厚处理，因为接嘴部位是管路安装时的受力集中点，安装管路时的扳拧力、管路运行时的振动载荷都会集中在接嘴根部，局部加厚的结构能够提升该位置的结构强度，避免长期受载出现开裂问题。前端伸出的圆柱凸台主要用于定位安装，在与设备主体装配时，该凸台可以插入设备壁面的预制孔内，实现构件的径向定位，不需要额外设计定位销结构，同时凸台的外圆柱面可以套装密封胶圈，实现腔体与设备内部的静密封，降低法兰面的密封压力要求。从安装边界来看，法兰盘的外径尺寸大于主体半球壳的最大直径，安装时法兰盘的背面完全贴合设备安装面，通过周向均布的螺栓实现压紧固定，安装后构件整体突出设备壁面的高度仅为半球壳半径加上接嘴的径向伸出长度，不会占用过多的设备外部空间，适合在布局紧凑的小型设备气路、润滑回路中使用。接嘴的外径尺寸匹配常规的低压软管内径，安装时不需要额外的转接头就能直接套接软管，通过卡箍就能实现可靠固定，降低了管路安装的配件成本。

　　在建模过程中，这类构件需要重点关注几个核心尺寸的公差匹配：首先是前端定位凸台的外径与设备安装孔的配合公差，一般采用间隙配合保证装配顺畅，同时配合间隙不能过大避免密封胶圈被挤出；其次是侧接嘴的外径尺寸，需要匹配常用软管的内径公差范围，保证套接后有足够的抱紧力；再者是法兰盘的端面平面度，直接影响密封性能，建模时需要保证法兰端面与定位凸台的轴线垂直度，避免安装后出现偏斜导致密封失效。另外，主体半球壳的壁厚需要均匀，避免铸造时出现壁厚差过大导致的冷却不均变形，接嘴与主体连接的位置需要做圆弧过渡，既减少应力集中，也能优化铸造时的金属液流道，减少充型缺陷。这类构件在实际使用中，长期受流体冲刷的位置主要是侧接嘴正对的壳体内壁位置，因此设计时可以在该位置做局部的壁厚预留，抵消磨耗带来的壁厚减薄，提升构件的整体使用寿命。不同于常规的直角管接头，该构件的球形腔体能够让流体进入腔体后沿球面平滑转向，大幅降低流体转向时的阻力，同时减少流体对内壁的直接冲蚀，在输送含微小固体颗粒的流体时，这种结构的抗磨耗表现要远优于直角转接接头。

　　在装配流程上，该构件的安装步骤十分简便，先在前端定位凸台上套装适配的O型密封圈，将凸台插入设备壁面的安装孔内，使法兰端面贴合设备安装面，穿入法兰周向的固定螺栓并按对角顺序拧紧，保证法兰面受力均匀，之后在侧接嘴上套接对应规格的流体管路，用卡箍箍紧即可完成安装，不需要复杂的调整工序，适合批量设备的装配作业。从维护角度来看，这类构件没有活动部件，正常使用过程中仅需要检查法兰面和接嘴位置的密封情况，出现渗漏时更换对应的密封圈即可，不需要整体更换构件，维护成本极低。在铸造工艺适配性上，该构件的整体结构没有复杂的内凹结构，分型面可以设置在法兰盘的端面位置，造型时不需要复杂的抽芯结构，侧接嘴和前端凸台都可以通过活块造型实现，适合小规模的砂型铸造生产，也适合压铸工艺的批量生产，工艺适配性较强。
