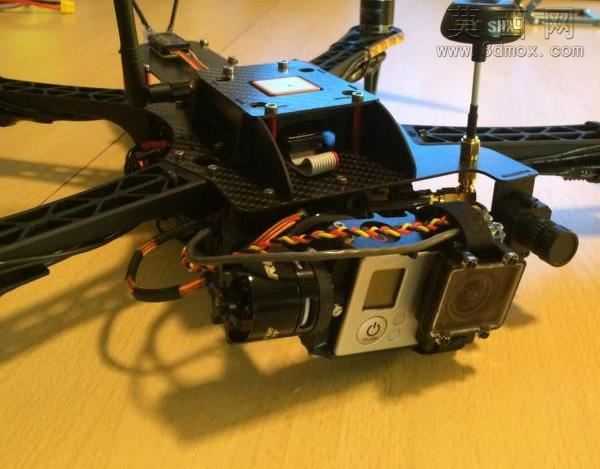

航拍云台无刷万向节结构设计

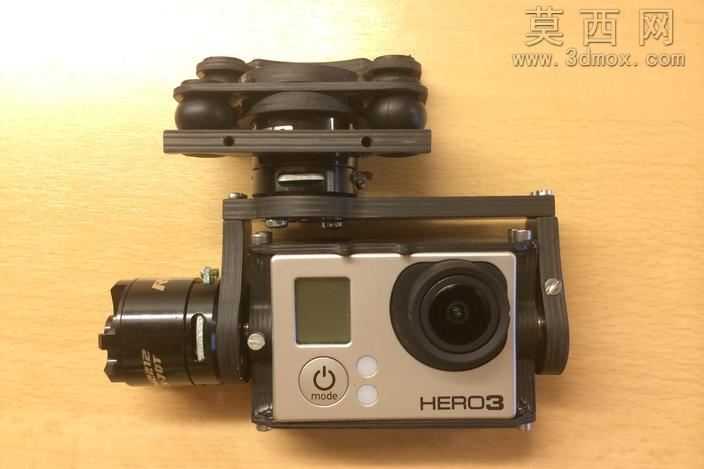

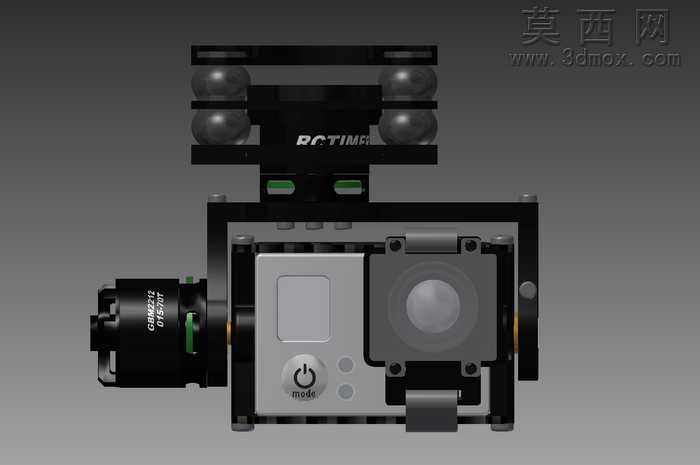

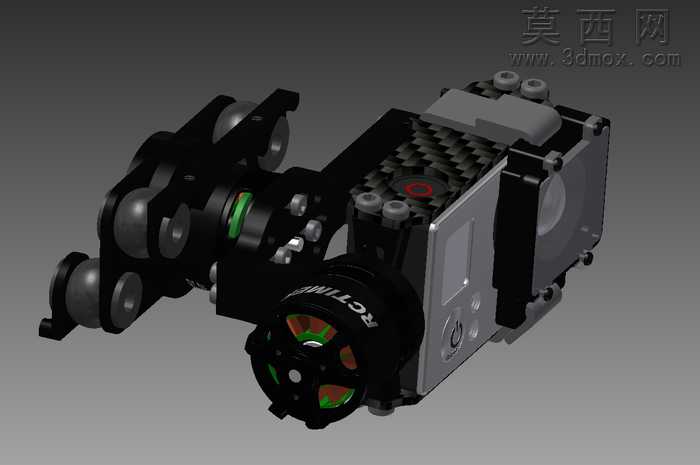

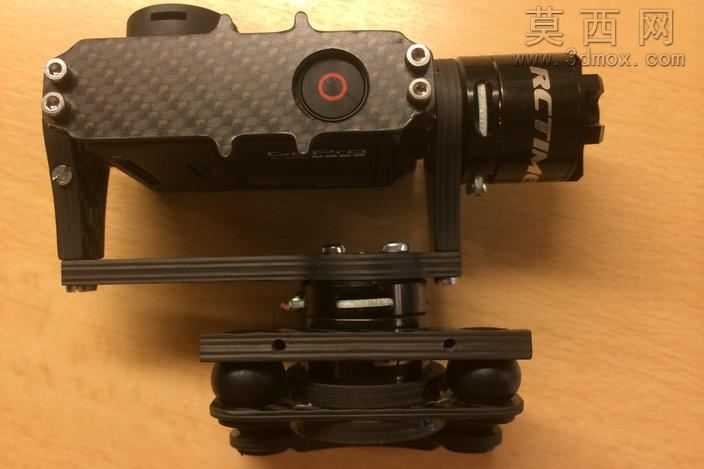

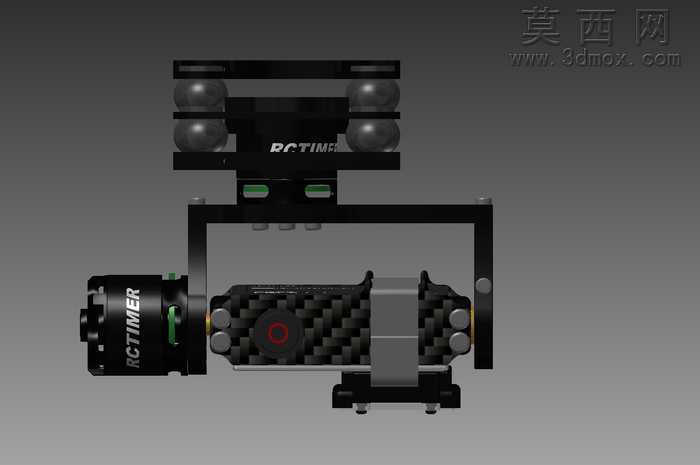

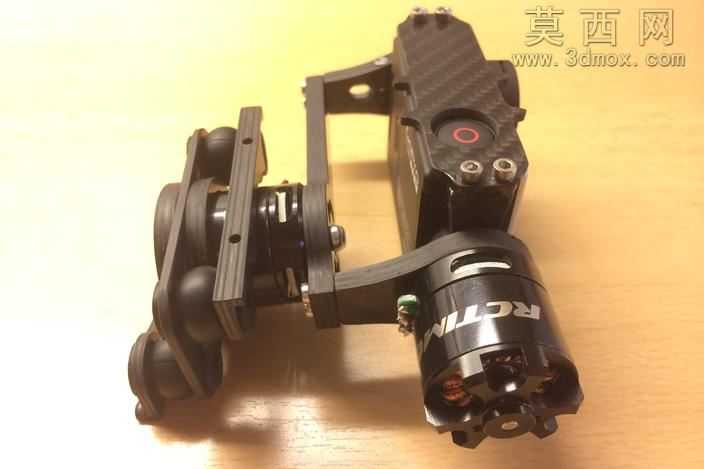

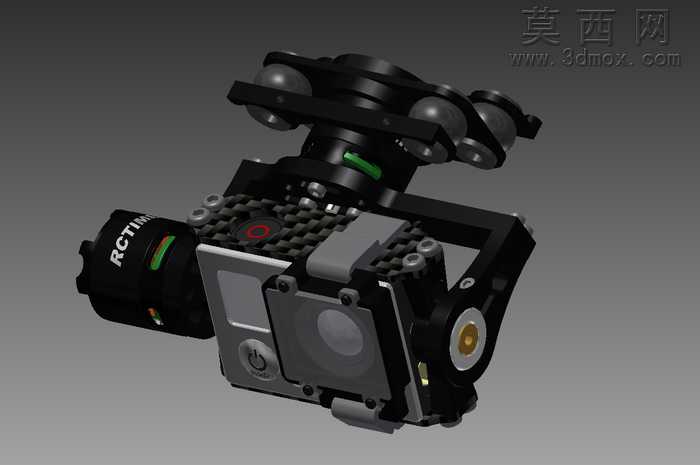

本作品为适配小型航拍设备的无刷万向节三维建模设计，整体采用多轴铰接式框架结构，建模过程中严格遵循机械传动的运动干涉校验逻辑，先完成核心转动副的基准轴定位，再逐层搭建内外支撑框架、动力安装位与设备固定舱的结构特征。建模阶段对每一处铰接点的转动间隙做了参数化预留，确保万向节在俯仰、横滚、航向三个转动维度上都能实现无卡顿的角度调整，所有安装孔位、限位凸台的尺寸都匹配对应规格的无刷电机与摄像设备，避免出现装配错位的问题。材质渲染部分，主体支撑框架采用哑光黑色硬质工程塑料材质，表面添加细微的颗粒质感还原注塑件的真实触感，电机外壳做半哑光金属黑处理，搭配侧面的白色品牌标识印刷层，设备固定舱的金属面板做拉丝银质感处理，电源按键区域做半透明磨砂透光效果，转动关节处的减震胶圈采用亮绿色弹性橡胶材质，通过色彩区分不同功能的结构部件，同时提升整体视觉层次感。结构设计上采用分层嵌套的万向传动逻辑，外层框架负责航向角度调整，中层支架承载横滚方向的转动调节，内层安装座实现俯仰角度的微调，每一层框架都做了轻量化镂空处理，在保证结构强度的前提下尽可能降低整体重量，适配航拍场景对负载重量的严苛要求；电机安装位设置了定位卡槽与走线凹槽，既可以保证无刷电机的安装同轴度，也能让设备连接线顺着框架内部排布，避免线材外露干扰转动过程。设备固定舱设计了可调节的锁紧结构，能够适配不同尺寸的小型摄像设备，舱体边缘做了圆角防撞处理，避免调试过程中刮蹭设备外壳；转动关节处的限位结构可以限制每个轴的最大转动角度，防止转动超程拉扯连接线，同时在铰接位置预留了阻尼调节的安装空间，可根据实际使用需求调整转动阻尼感，保证云台运转的平顺性。整体建模完成后通过运动仿真模块校验了全角度转动过程的干涉情况，对存在碰撞风险的结构边缘做了切角优化，确保所有运动部件在工作行程内都不会出现结构干涉，渲染阶段通过打光突出金属与塑料材质的质感差异，还原产品实物的工业设计美感。
