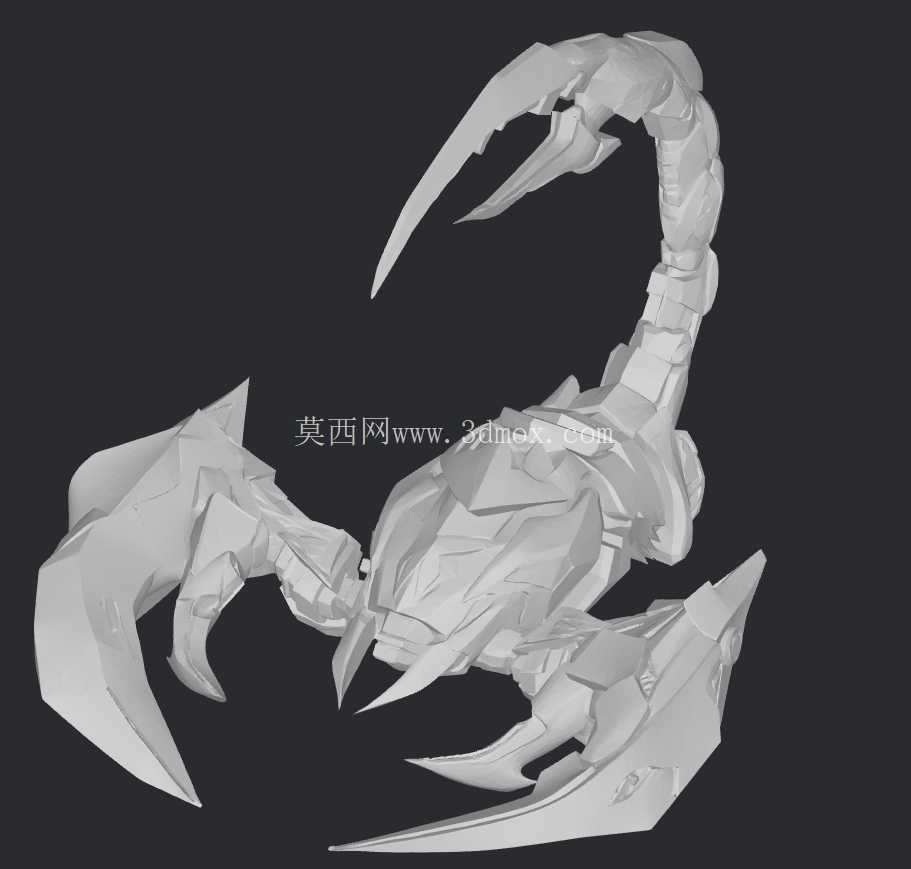

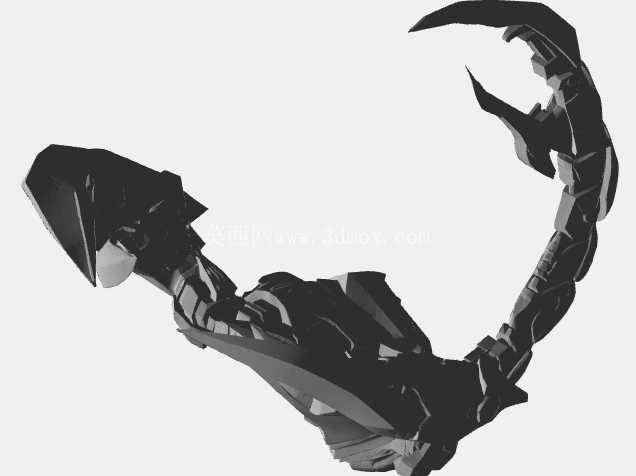

机械风格仿生蝎子造型结构设计

本次完成的仿生蝎子造型结构，最初的设计切入点是面向文创潮玩手办的金属铸造量产需求，同时兼顾影视道具实体制作的结构适配性，整个建模过程完全围绕铸造工艺的落地要求展开，没有做脱离生产实际的夸张异形结构。从结构拆分逻辑来看，整个造型分为螯肢、躯干、尾刺、步足四个核心装配模块，每个模块的分模面都做了0.8度的拔模斜度处理，避免铸造脱模时出现结构卡滞、表面拉伤的问题，所有棱边位置都预留了R0.5-R2不等的铸造圆角，既符合金属液充型时的流动特性，减少冷隔、浇不足的铸造缺陷，也能避免成品锐边带来的使用安全问题。

在外形尺寸的边界设定上，整体造型的最大外轮廓控制在180mm×120mm×150mm的区间内，这个尺寸既适配常规失蜡铸造的模壳容纳范围，也能满足桌面级摆件的陈列尺寸要求，不会出现过大导致的铸造成本飙升，或是过小导致细节丢失的问题。螯肢部分做了分层的切面结构设计，每一处切面的厚度差控制在2mm以内，避免铸造时因为壁厚差过大产生缩孔缺陷，螯肢的开合铰接位置预留了φ3mm的销轴安装孔，孔位周边做了3mm宽的加厚凸台，保证铰接位置的结构强度，不会因为反复开合出现根部断裂的问题。

躯干部分作为整个造型的承载核心，内部做了中空的减重结构设计，中空层的壁厚均匀控制在2.5mm，既保证整体结构的刚性，也能减少金属材料的消耗，降低单件的铸造用料成本，躯干表面的机甲切面做了等比例的凹凸落差，落差控制在1.2mm，这个深度既能保证光影下的机甲层次感，也不会因为凹陷过深导致模壳制作时残留砂料，影响成品表面质量。尾刺部分采用分段式的铰接结构，每一段尾节的连接位置都做了球面配合的限位结构，调整角度时可以在±30度的范围内任意悬停，不会出现松垮下垂的问题，尾刺最前端的尖锐部分做了R1的圆角钝化处理，既保留造型的锐利感，也符合文创产品的安全规范，不会出现划伤风险。

步足部分的结构设计重点考虑了站立稳定性，每只步足的着地点都做了坐标配平，整个造型的重心落在躯干几何中心正下方3mm的位置，保证放置在水平面上时不会出现倾倒，步足与躯干的连接位置做了嵌入式的定位凸台，装配时可以直接卡入定位，不需要额外做复杂的对位调整，适合批量生产时的快速组装。从实际应用场景来看，这个结构除了用于金属铸造的潮玩摆件生产，也可以直接适配树脂3D打印的手板制作，或是作为影视特效道具的三维扫描母模使用，所有结构的公差预留都适配不同工艺的生产要求，不需要针对不同工艺做大幅度的结构修改。建模过程中所有的曲面都做了G1连续的拼接处理，没有出现碎面、锐角收敛的问题，导出的模型可以直接导入模流分析软件做充型模拟，提前预判铸造过程中可能出现的缺陷位置，减少后续试模的调整次数。针对铸造过程中的浇口位置预留，在躯干底部的隐蔽位置做了φ4mm的浇口衔接位，后续去除浇口后不会影响外观面的完整性，排气槽的预留位置都设置在各个模块的最高点位，保证金属液充型时模腔内的空气可以顺利排出，避免出现气孔缺陷。整个造型的结构设计没有采用多余的装饰性元素，每一处切面、每一段结构的存在都兼顾了造型表现力和生产工艺可行性，不会为了单纯的视觉效果增加生产难度，完全符合批量工业化生产的结构设计逻辑。
