往复式槽轮间歇保持传动机构设计

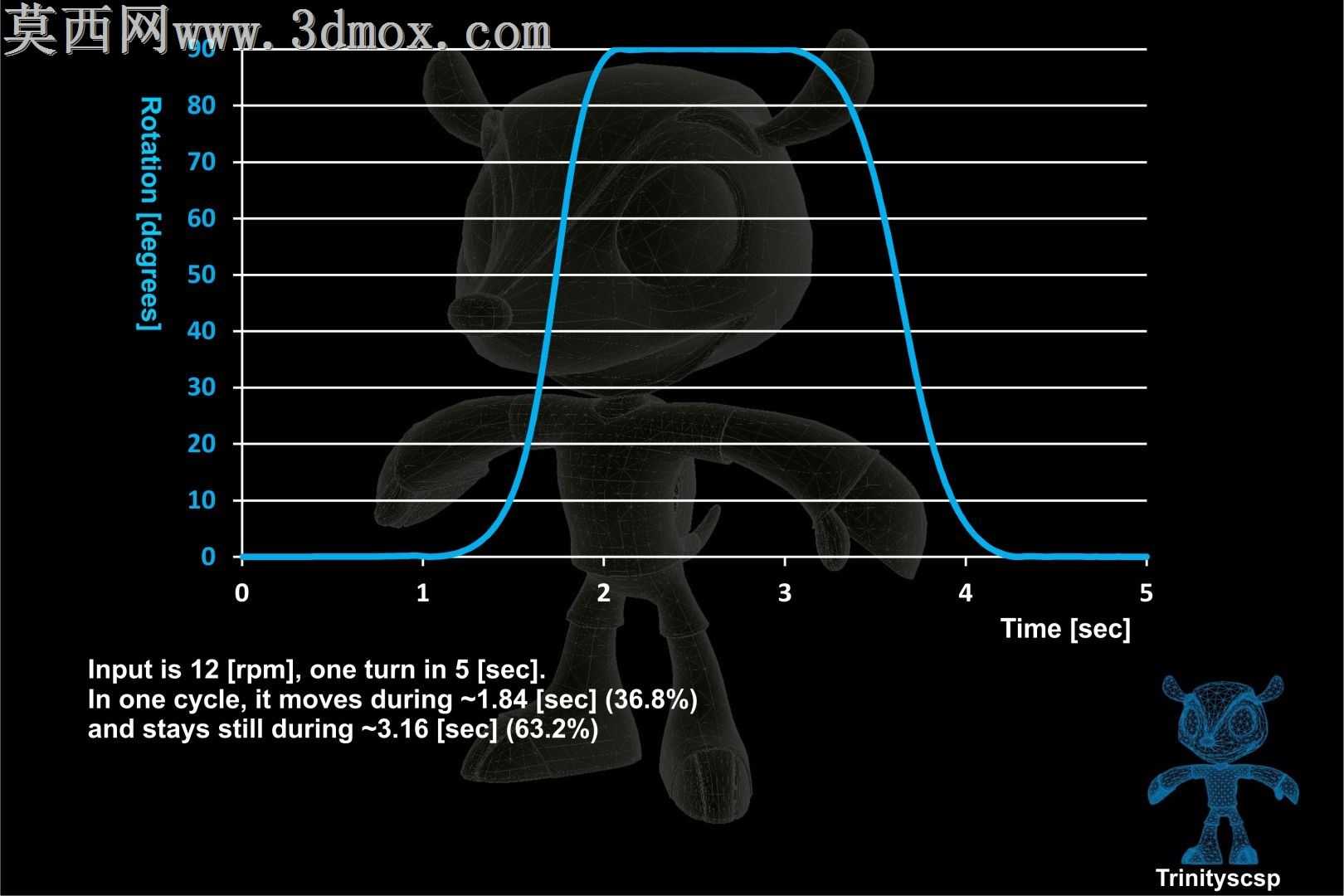

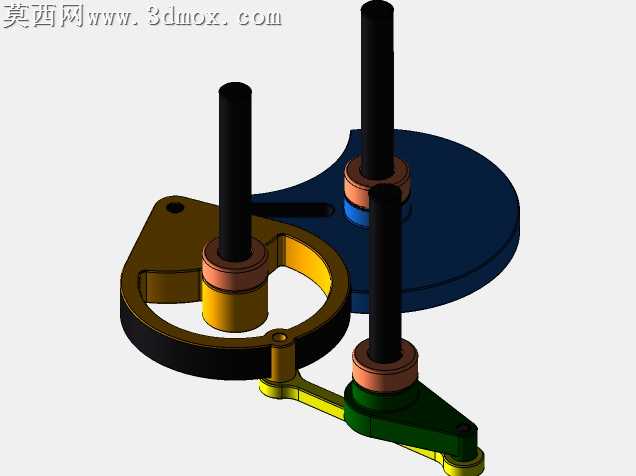

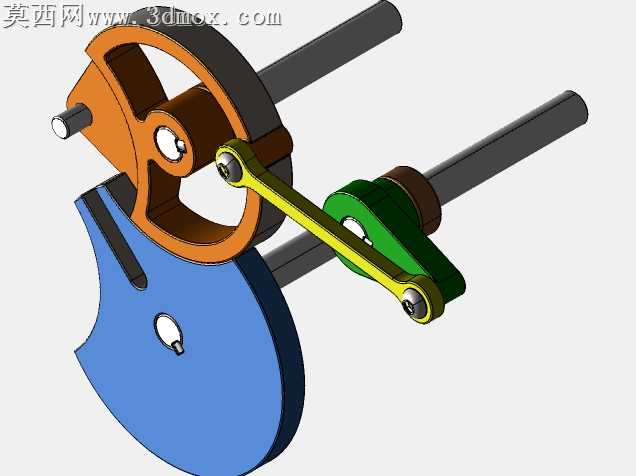

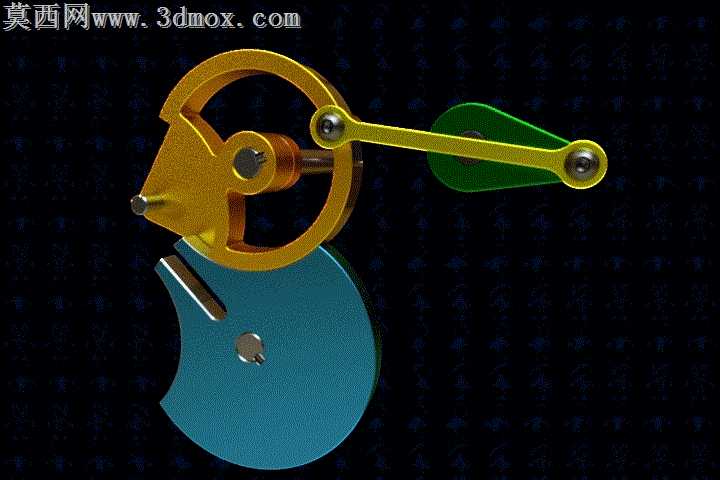

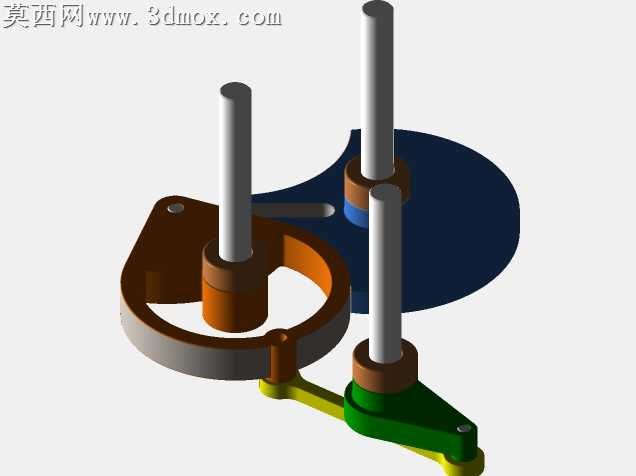

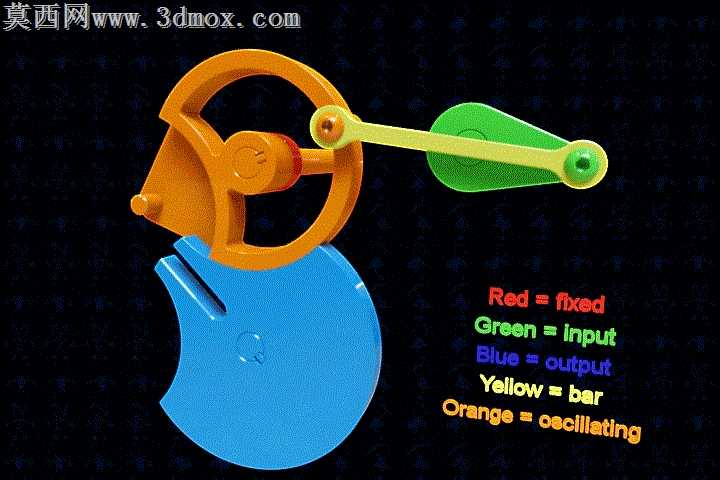

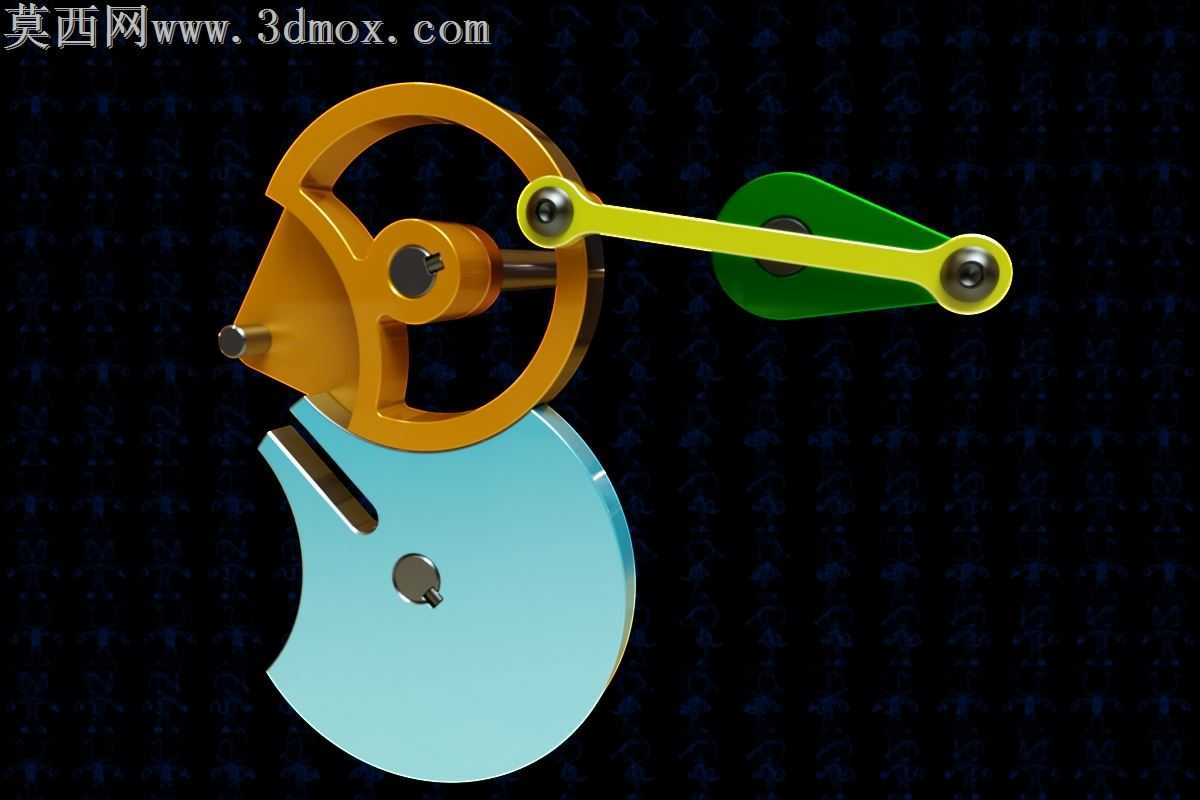

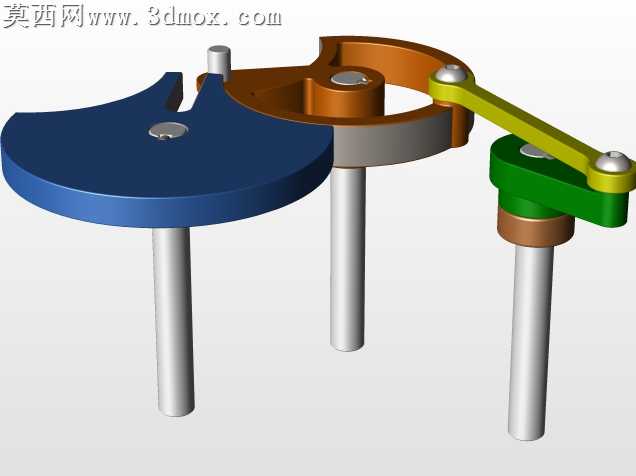

做这个机构建模的时候，一开始是想复刻老式机械里带暂停锁止的日内瓦轮结构，但普通外槽轮转完一圈只能单向步进，没法实现往复间歇的动作，索性在原有槽轮基础上改了锁止弧的轮廓。一开始画槽轮的缺口时，按标准槽轮的径向直槽做，试装配的时候发现拨盘上的圆销退出槽口的瞬间，锁止块没法完全贴合槽轮的凹弧，会有大概1.2度的窜动，反复调了三次锁止弧的半径，把原来整圆的锁止边改成了和拨盘回转中心偏心1.5mm的圆弧，刚好能在圆销完全脱离槽口的时候，锁止面和槽轮外缘完全贴合，不会有卡滞也不会有虚位。那个连接拨盘和绿色摆杆的连杆，一开始做的是等直径圆杆，做运动仿真的时候发现摆杆摆到极限位置时，连杆和槽轮的金色支架边缘会有0.3mm的干涉，没改整体杆长，只是把靠近支架那端的杆身削了个小平面，既保留了连杆的结构强度，又避开了运动干涉，不用调整整个机构的中心距参数。曲面处理上没做太复杂的造型，几个轮盘的边缘都倒了R0.8的圆角，避免渲染的时候出现锐利的硬边反光，金属材质调试的时候，金色零件特意调了偏暖的金属粗糙度，不是亮面的镀金效果，是类似黄铜喷砂后的哑光金属质感，蓝色槽轮用了偏深的湖蓝色金属漆，粗糙度调到0.2，打光的时候主光从左上方45度打下来，刚好能在轮盘的弧面上拉出自然的明暗过渡，能清晰看到锁止弧和槽口的轮廓，不会因为反光过强看不清结构细节。装配的时候特意把所有铰接处的配合间隙留了0.05mm，不是完全零配合的死连接，做运动动画的时候能看到铰接处的相对转动更自然，不会出现刚体错位的穿模问题。摆杆末端的配重球一开始是和杆身做的一体结构，后来拆成了单独的零件，给了稍深一点的金属色，视觉上能更直观看到摆杆的运动端点位置。这个结构最实用的地方是不用额外加止逆或者锁止零件，单靠槽轮和拨盘的轮廓配合就能实现往复过程中的间歇暂停，比普通槽轮机构的动作逻辑更丰富，能用到需要短时间停顿再反向动作的小型送料、工位切换结构里，整个模型的零件数不多，没有冗余的装饰结构，每个曲面和轮廓都是为了实现运动逻辑服务的，调试运动轨迹的时候反复改了七八次槽口的角度，最终能实现摆杆摆到两端极限位置时，槽轮刚好被锁止弧卡住，保持0.8秒的停顿再反向运动，动作节奏很顺畅，没有冲击卡顿的问题。
