多构型产品适配机器人去毛刺工作站设计

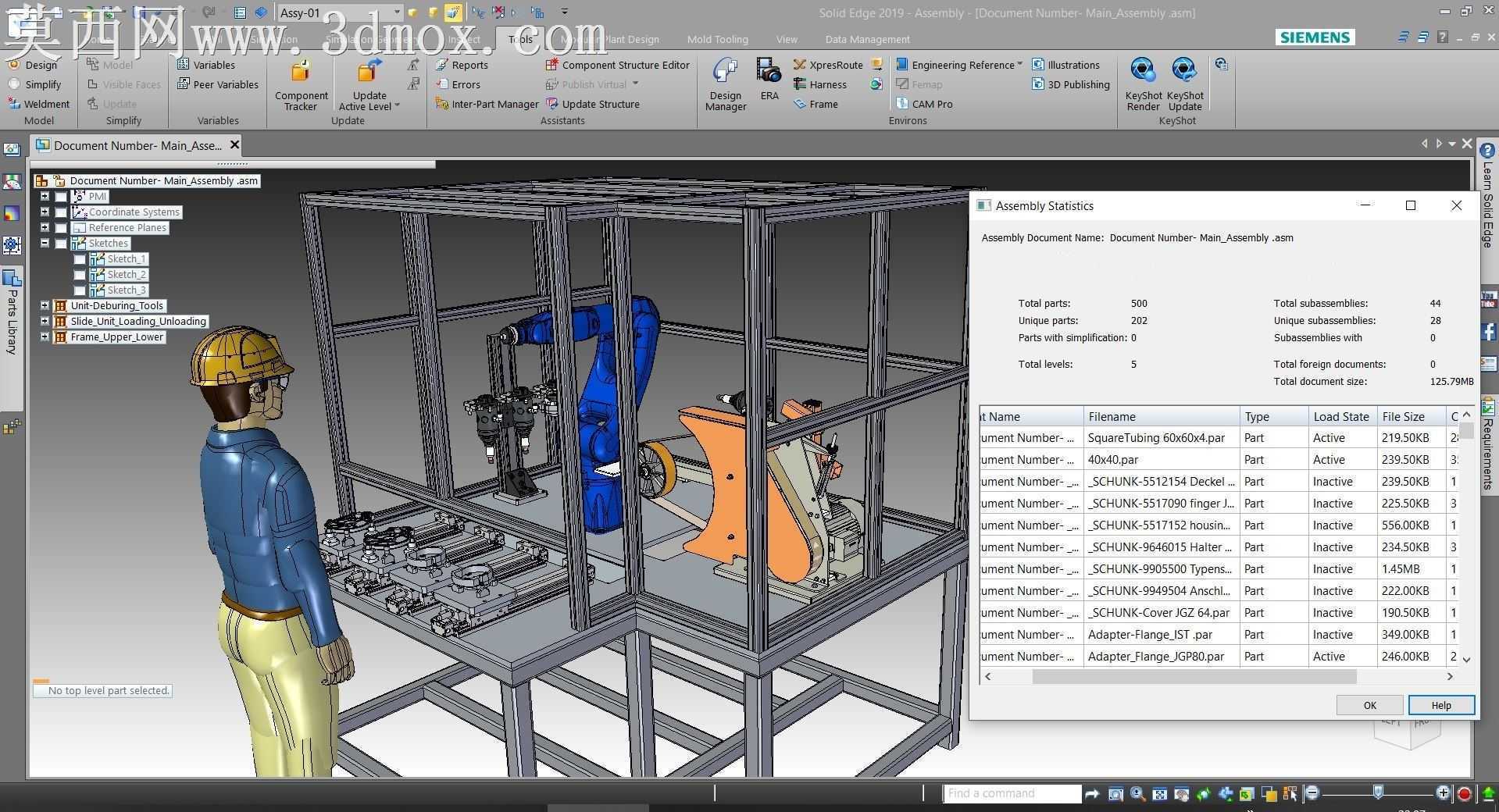

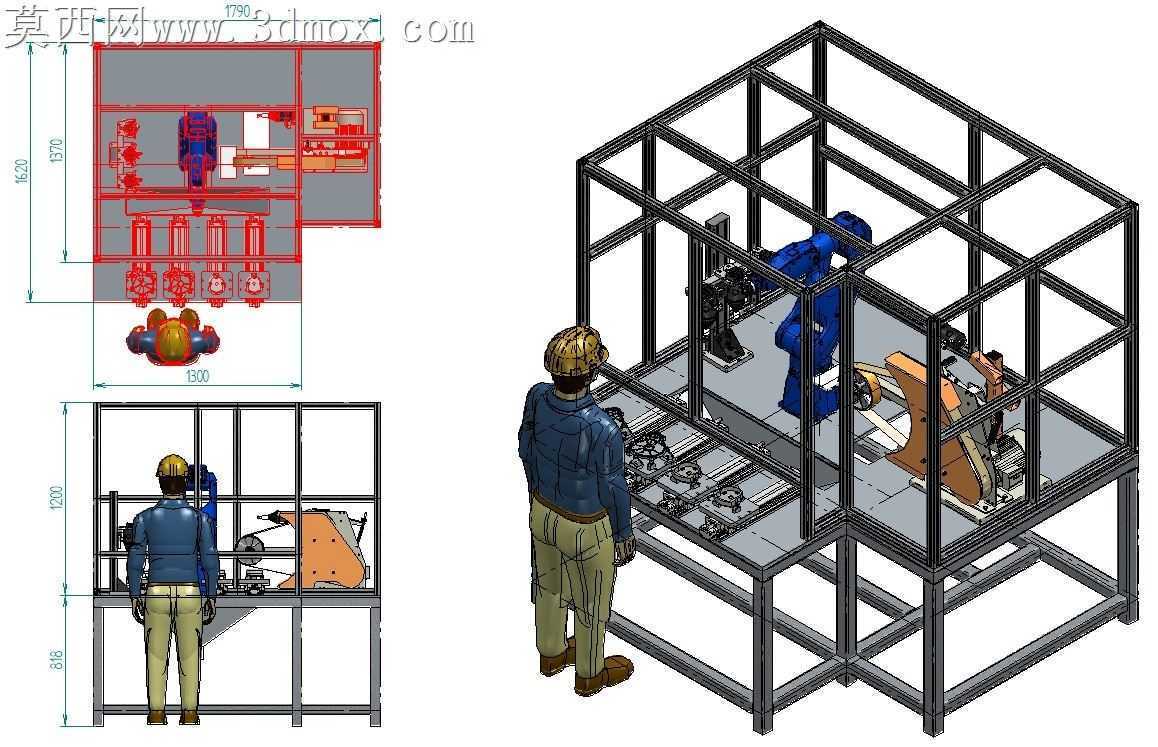

做这套方案的时候最先敲定的是工位排布逻辑，毕竟要兼容多款外形差异不小的工件，要是按单一产品做定位治具，换产就得整组替换，产线换型的时间成本会高到没法接受。台面上四组定位治具做了快拆接口设计，建模的时候特意把治具安装板的定位销孔做了统一基准，不管是带曲面的异形壳体还是带安装孔的平板类工件，只要更换上层定位块就能完成适配，不用重新校准机器人的TCP坐标。

机架部分选工业铝型材搭框架的时候，特意把型材的拼接缝位置做了偏移处理，没有让横竖型材的接缝落在同一平面上，渲染的时候能看到框架的线条不会出现连续断缝，视觉上更规整。安全防护的透明挡板和铝型材的卡槽配合留了0.2mm的装配间隙，建模时反复核对过型材槽宽和亚克力板的厚度公差，不会出现装进去晃荡或者卡塞装不上的问题，挡板的固定压条做了隐藏式设计，外观看不到外露的螺丝头。

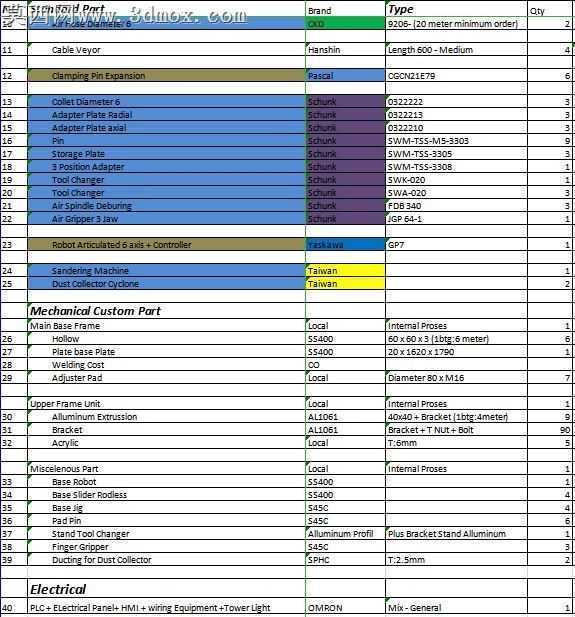

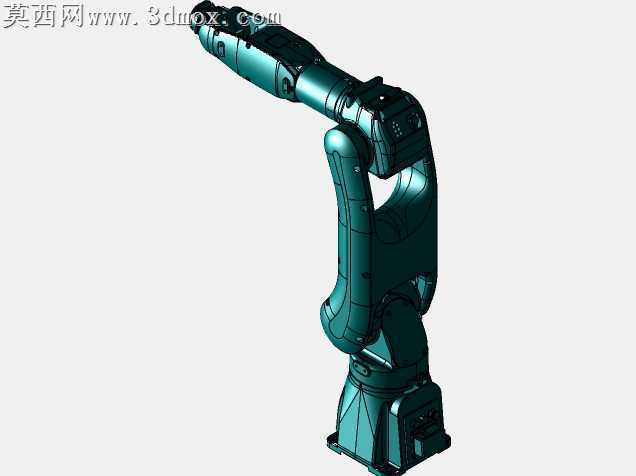

中间的安川GP7机器人安装位特意做了下沉式台板固定，机器人底座和台面的连接螺栓孔位完全匹配实机安装尺寸，建模时把机器人各轴的运动行程做了碰撞模拟，不管是换刀位的动作还是到最远工位的加工路径，都不会和机架立柱、治具组件发生干涉。旁边的换刀架布局参考了Schunk快换夹具的实际尺寸，刀具夹持位的间距留够了换刀时的避让空间，不会出现机械臂取刀时碰邻位刀具的问题。

气动系统的走线没有做外露的明线设计，全部藏在铝型材的内置槽里，台面上的气管接头位置刚好对应治具的夹紧气缸进气口，管线长度留了15%的余量，既不会因为管线太短拉扯接头，也不会因为余长太多在台面上乱晃干扰加工。工件定位的仿形支撑块做了随形曲面设计，建模时把工件的三维轮廓直接投影到支撑块上做切除，支撑面和工件的贴合率能到90%以上，夹紧时不会让薄壁工件出现变形。

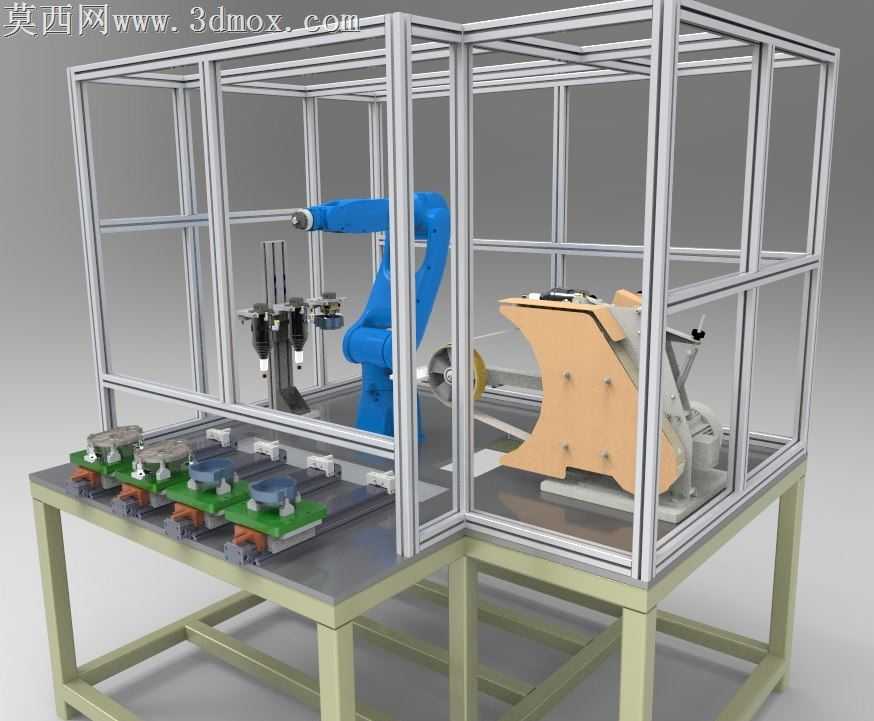

渲染调试阶段花了不少时间调金属机架的哑光质感，没有用亮面的金属材质，避免反光太强看不清内部结构，机器人本体的蓝色漆面做了细微的颗粒质感，和真实工业机器人的漆面效果一致，台面上的工装板做了阳极氧化的磨砂质感，不同材质的区分度拉得很开，看渲染图就能直接分辨出各个部件的材质属性。这套模型不管是做方案汇报展示，还是直接导出工程图做落地参考，都能直接对应实际加工的尺寸要求，没有做脱离实际生产的夸张设计，每个结构细节都能对应实际装配的工艺要求。
