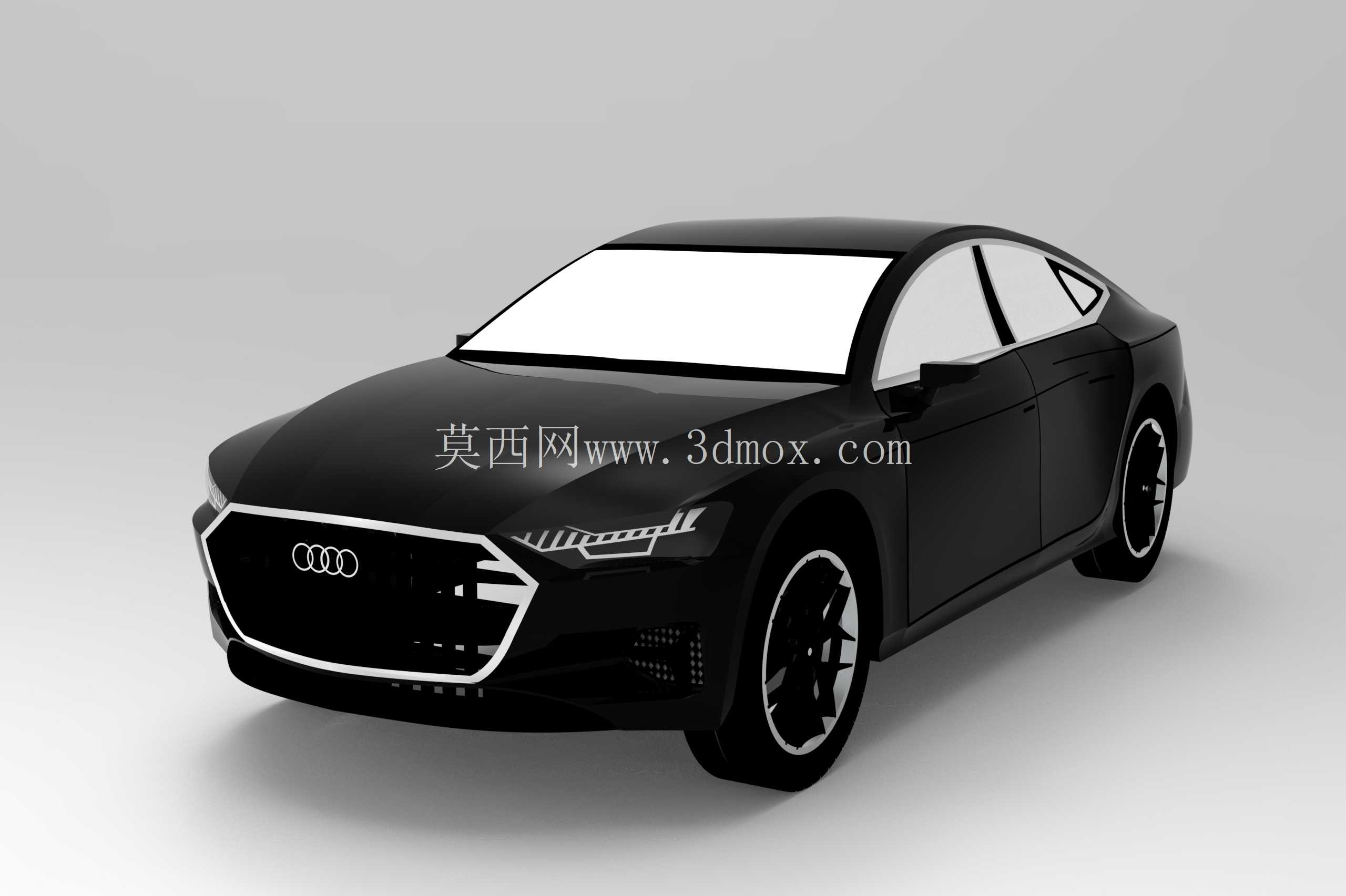

奥迪A7轿跑整车外观结构三维数模

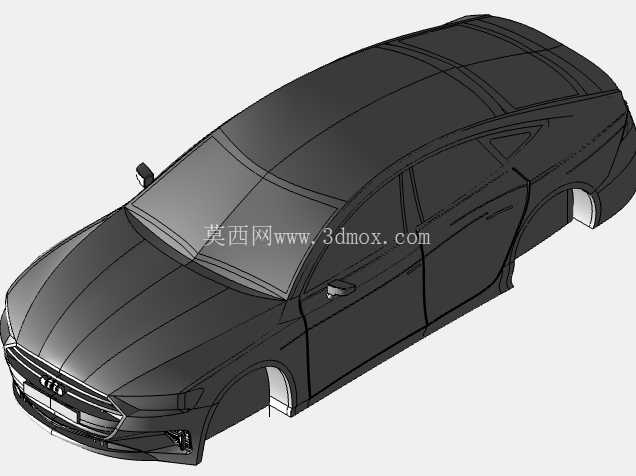

　　该轿跑整车三维数模围绕量产乘用轿车的外观开发需求搭建，覆盖外饰覆盖件、车身分缝、灯具安装位、轮眉边界等核心外观结构，可直接用于造型评审、外饰件结构校核、改装方案验证等场景。在汽车造型开发流程中，这类整车外观数模是衔接油泥模型扫描数据与工程化结构设计的核心载体，能够为外饰件的安装点位确认、人机视野校核、空气动力学仿真提供基础几何参考，避免前期造型阶段的曲面偏差传导至后续工程环节，减少开模前的设计迭代次数。数模构建过程中优先还原了车身侧面的溜背线条曲率，从C柱延伸至尾箱盖的过渡曲面做了连续曲率处理，保证光影反射下的曲面顺滑度，这也是轿跑车型区别于常规三厢轿车的核心造型特征，直接影响整车的运动感视觉呈现。

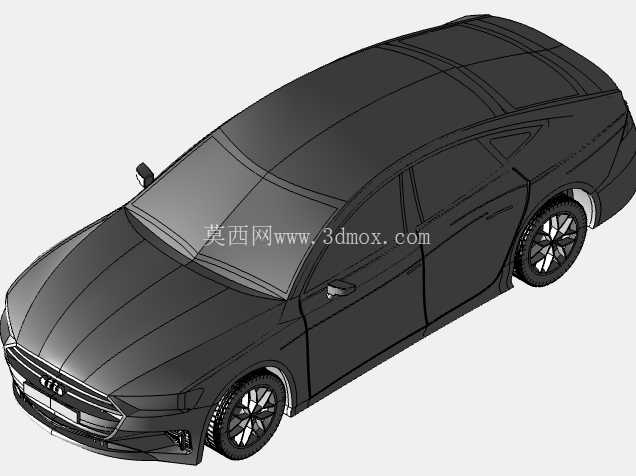

　　车尾的贯穿式尾灯结构单独做了分件处理，预留了灯组内部发光单元的安装腔体，灯组边缘与尾门、后翼子板的分缝间隙控制在常规量产车的公差范围内，能够直接用于尾灯周边的安装支架结构设计参考。车身侧面的腰线采用了两段式设计，前后翼子板的肩线与车门腰线在门把手位置做了曲率衔接，既保证了冲压成型时的工艺可行性，也能在不同光线角度下呈现出清晰的光影折线，强化车身的侧面层次感。轮拱位置的外扩曲面做了专门的包络处理，预留了不同尺寸轮毂、轮胎的安装空间，能够适配19至21寸常规轿跑轮毂的装配边界，同时保证转向过程中轮胎与轮拱内衬不会发生运动干涉。

　　车门部分的数模还原了无框车门的结构边界，车窗玻璃的升降行程、车门密封条的安装卡槽都做了对应几何预留，外后视镜的安装基座与车门钣金的连接点位也做了位置标注，可直接用于后视镜的风阻仿真、视野校核工作。前翼子板与前保险杠的分缝位置做了圆角过渡处理，匹配量产车的冲压工艺要求，避免锐边导致的涂装流挂、装配应力集中问题。车尾的主动式尾翼安装位做了腔体预留，能够匹配尾翼升降机构的安装空间，尾翼展开角度下的外轮廓也做了对应包络，不会与后挡风玻璃、尾箱盖钣金发生运动干涉。后保险杠下方的扩散器结构做了曲面还原，既保留了造型的运动属性，也预留了后雷达、倒车摄像头的安装开孔位置，排气装饰罩的边界也与后保险杠的分缝做了对齐处理。

　　在建模逻辑上，整车外曲面采用G2连续的曲面搭建方式，所有外观覆盖件的分缝都做了等宽处理，匹配量产车的DTS设计标准，能够直接导入各类CAE仿真软件做空气动力学分析，计算整车的风阻系数、升力分布，为后续的底盘调校、空气动力学套件开发提供基础数据。对于改装场景而言，该数模可直接用于外观包围、尾翼、轮毂等改装件的适配设计，无需重新扫描整车外轮廓，大幅缩短改装件的开发周期，也能提前验证改装件与原车结构的匹配度，减少实车试装的调整工作量。在人机工程校核层面，数模的外轮廓边界可用于验证上下车空间、外后视镜视野范围、雨刮覆盖面积等常规外饰人机项点，提前排查造型阶段存在的视野遮挡、操作空间不足等问题。车身的所有安装面都做了法向对齐处理，外饰件的安装卡扣点位预留了足够的操作空间，能够满足总装车间的装配工艺要求，不会出现卡扣安装空间不足、工具无法伸入的问题。
