木质拼装玩具小车Automoblox结构设计

这款木质拼装玩具小车的三维结构设计，核心面向儿童益智玩具、文创潮玩以及工业设计教学场景，既可以作为低龄儿童动手拼装的益智载体，也能作为图形设计、三维建模课程的典型教学案例，帮助学习者掌握曲面建模、装配约束、材质渲染的核心技巧。从实际使用场景来看，这类拼装木质小车主要服务于3-12岁儿童的动手能力培养，所有外露结构均做了圆角钝化处理，不存在尖锐棱角，避免儿童玩耍过程中出现磕碰划伤的风险，同时模块化的拼装结构不需要额外粘接工具，仅靠结构卡扣即可完成整车组装，儿童可以自主完成拆装操作，锻炼手眼协调能力。

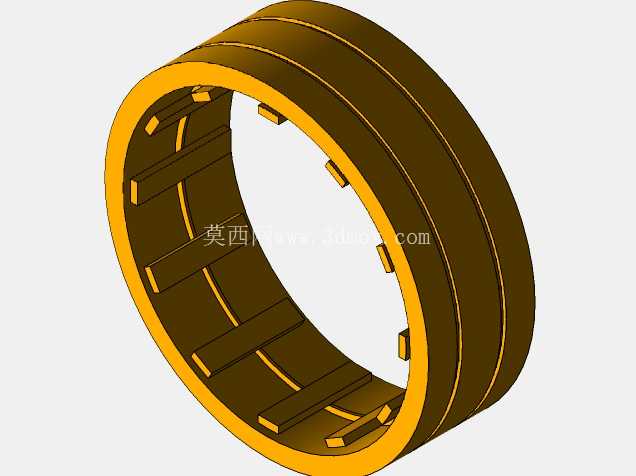

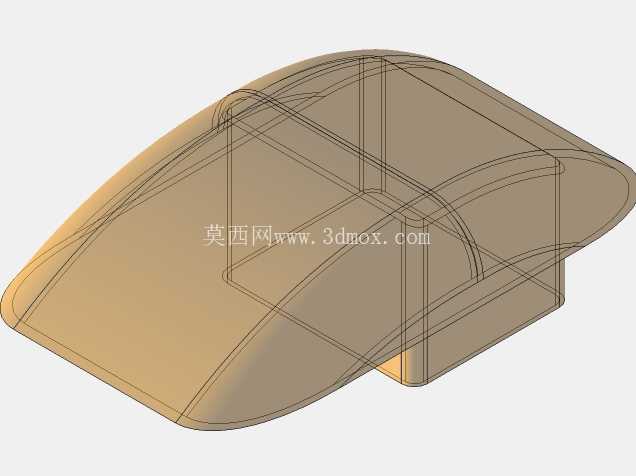

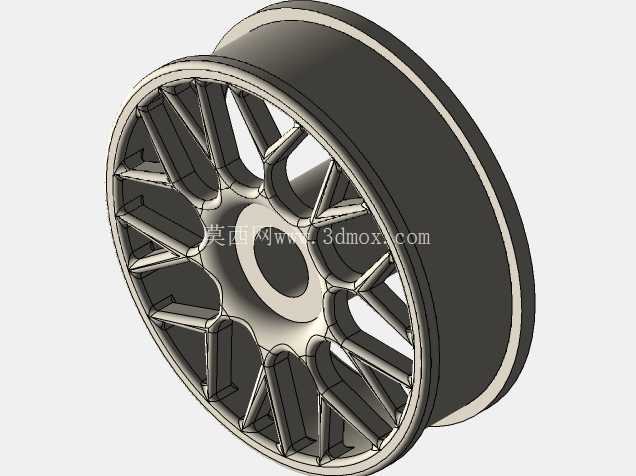

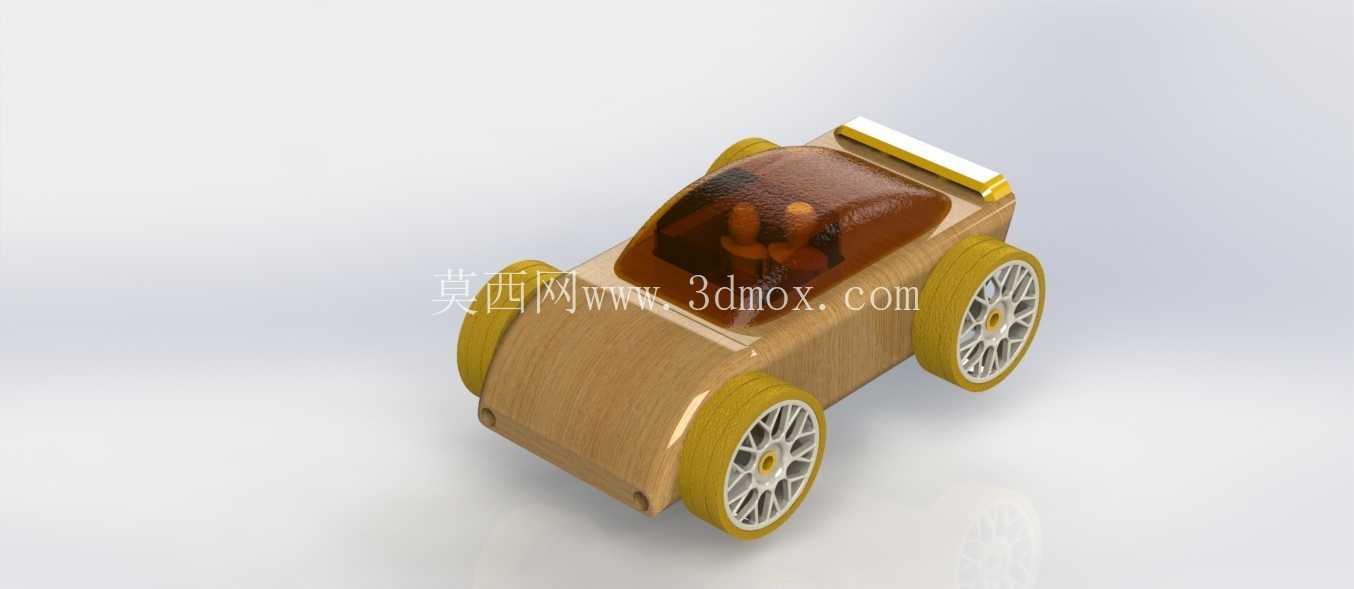

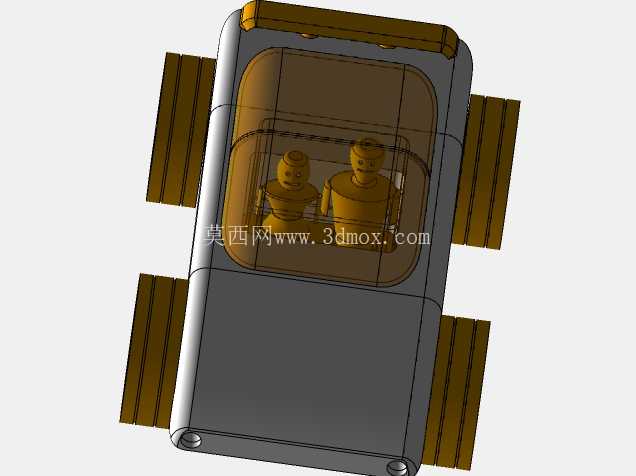

从功能特性来看，整车采用实木主体搭配透明座舱、橡胶轮圈的组合结构，车身主体为一体化切削成型的实木块，表面做了光滑打磨处理，保留木材天然纹理的同时，不会出现木刺扎手的问题；透明座舱采用半透明茶色PC材质，既可以清晰看到座舱内部的小人偶结构，也能避免全透明材质容易产生划痕、影响观感的问题；车轮部分采用双层结构，外层为软质橡胶材质，滚动过程中不会划伤木质地板、瓷砖等家居地面，内层为硬质塑料轮毂，带有辐条式镂空结构，既降低了车轮整体重量，也还原了真实汽车轮毂的视觉效果，轮轴采用过盈配合的插接结构，不需要额外紧固件即可实现车轮的顺畅转动，滚动阻力小，推行过程中无卡顿、异响问题。

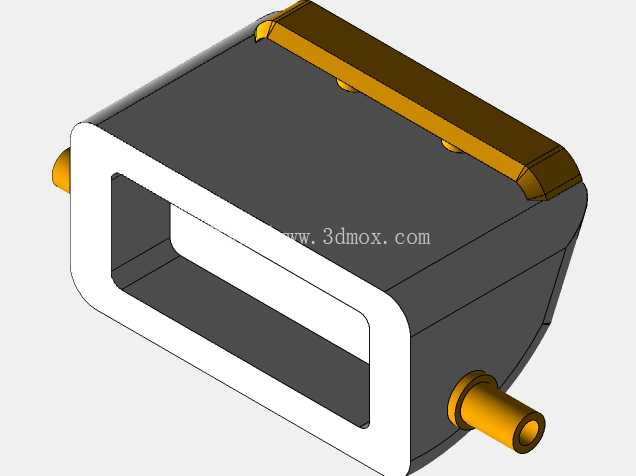

设计思路上，整车采用对称式布局，所有结构均以车身纵向中心面为基准做对称设计，降低建模过程中的特征重复绘制工作量，同时也降低了后续生产开模的成本。车身主体的曲面过渡全部采用G2连续曲率，保证木质部件切削加工过程中不会出现曲率突变导致的加工刀痕，也能让表面涂装、打磨工序更易操作。座舱与车身的配合采用嵌入式卡扣结构，座舱边缘设置有3处定位凸台，对应车身顶部的定位凹槽，装配时不需要额外对位，按压即可完成固定，拆卸时仅需从座舱底部预留的缺口处轻轻上顶即可分离，兼顾了装配牢固度和拆装便捷性。车尾部分的白色装饰条采用嵌入式安装，与车身尾部的凹槽完全贴合，既起到视觉点缀的作用，也可以作为拼装时的对位标识，降低儿童拼装的难度。

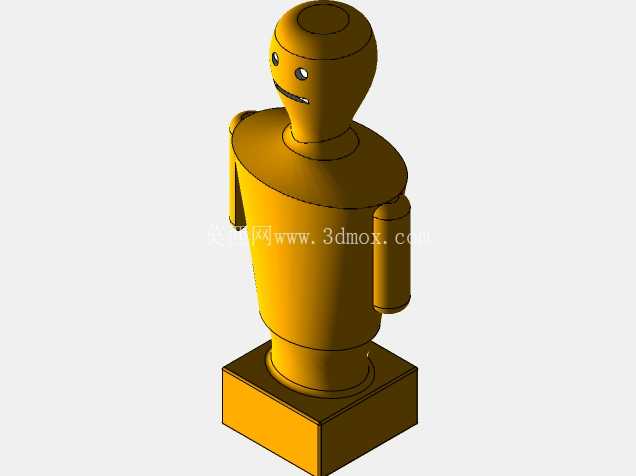

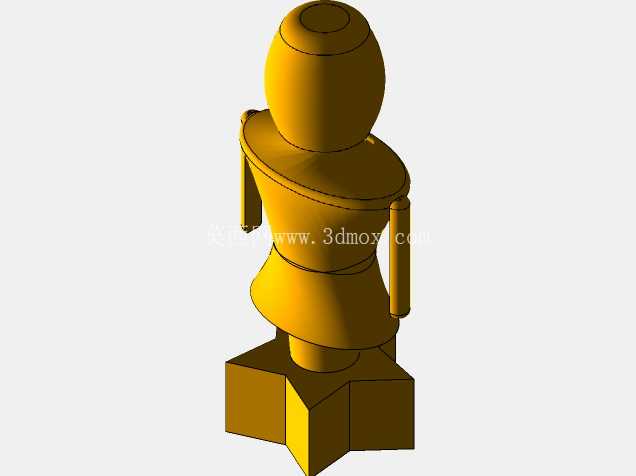

从安装边界与尺寸控制来看，整车长度控制在150mm左右，宽度控制在70mm左右，高度控制在60mm左右，整体尺寸符合儿童手掌抓握的尺寸范围，单手握持无压力；轮距设置为58mm，轴距设置为90mm，保证小车推行过程中的稳定性，不会轻易侧翻；车轮突出车身侧面的距离控制在5mm以内，避免车轮突出过多导致儿童抓握时被轮边夹手；座舱内部的空间预留足够放置标准尺寸的积木小人偶，兼容市面主流的小尺寸拼装人偶配件，拓展了玩具的玩法可能性。轮轴的安装孔位同轴度公差控制在0.1mm以内，保证车轮安装后不会出现偏摆，滚动过程中保持直线行驶状态，不会出现走偏、晃动的问题。车身底部为平面结构，放置在平面上时可以保持稳定直立，不会出现前后翘动的问题，所有部件的分模线都设置在非外观面，保证外观面的完整流畅，没有突兀的拼接缝隙影响观感。
