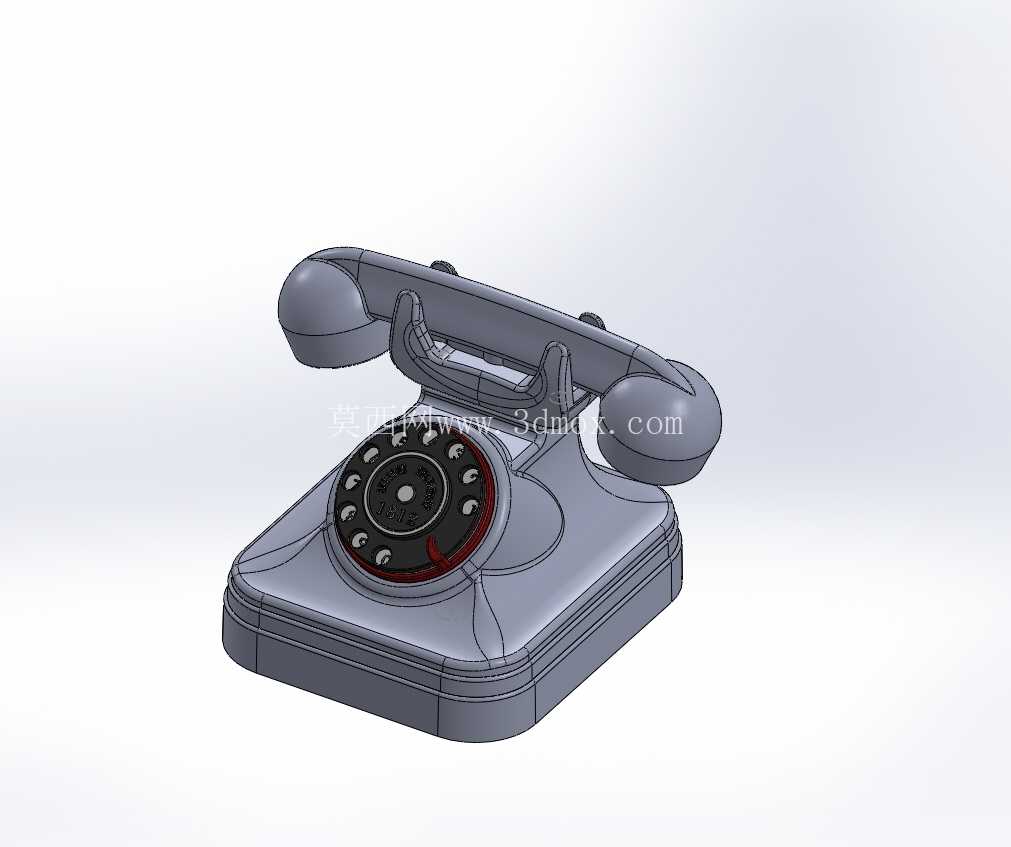

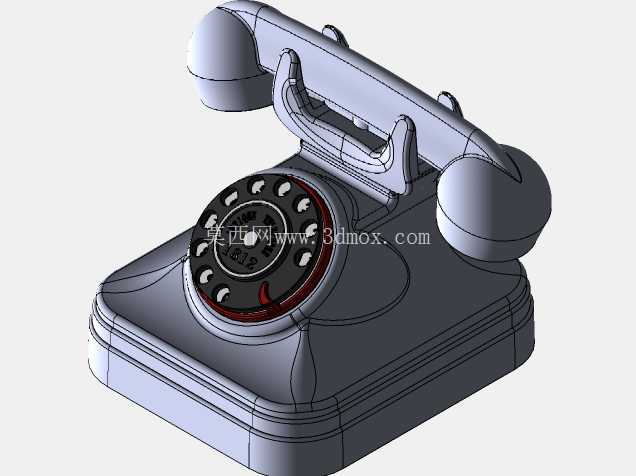

复古转盘式老式桌面有线电话机结构设计

　　在民用通讯终端的结构设计领域，复古转盘式桌面电话机的建模还原，需要兼顾历史形制还原与结构合理性校验，这类模型常被用于复古场景陈设、影视道具制作、工业设计教学参考等场景，区别于现代按键式座机，转盘拨号结构的机械传动逻辑是整个建模过程的核心难点。从实际使用场景来看，这类老式座机多放置于桌面使用，整机底部采用方形圆角的基座设计，基座边缘做了多层阶梯式的收边处理，既可以提升整机放置的稳定性，避免边角磕碰造成的结构损伤，也能还原早期电木材质机壳的厚重质感，基座底部预留有防滑脚垫的安装位，安装后整机与桌面的接触间隙控制在2mm左右，可避免桌面水渍渗入机壳内部，同时减少拨号操作时的整机滑移。

　　听筒部分采用对称式的弧形结构，两端的受话器与送话器腔体做了等径的圆柱造型，中间的握持段根据人体手部握持弧度做了内收曲面处理，握持时的贴合度较好，听筒与基座之间的连接支座采用了镂空的桥式结构，既可以承托听筒避免放置时滑落，也能预留出听筒线缆的走线空间，避免线缆反复弯折出现断裂。转盘拨号组件是整个结构的核心部分，建模时需要还原拨号盘的指孔限位、回位弹簧的安装空间、脉冲触点的排布位置，拨号盘外圈的数字标识位做了下沉式的凹槽设计，数字标识片可嵌入凹槽内固定，拨号盘中心的转轴位置预留有0.2mm的装配间隙，保证转盘转动时无卡滞，转盘下方的基座位置对应设置有拨号定位挡块，可限制转盘的转动行程，保证每个号码的拨号脉冲输出精度。

　　机壳内部的腔体划分需要考虑元器件的排布空间，左侧腔体用于放置脉冲信号发生模块，右侧腔体预留有振铃模块的安装位，腔体之间设置有走线槽，可规整内部线缆排布，避免线缆干扰拨号机构的运动。整机的外形尺寸控制在长220mm、宽180mm、高150mm范围内，放置于常规桌面时不会占用过多空间，基座后侧预留有线缆出口，电话线可从出口引出连接墙面通讯接口，出口位置做了圆角护边处理，可避免线缆长期弯折造成的外皮破损。

　　建模过程中对所有活动部件都做了干涉校验，听筒放置到支座时的对位精度控制在0.5mm以内，转盘转动全程无结构干涉，机壳的合模线位置设置在基座侧面的中部分段处，上下机壳通过卡扣与螺丝组合固定，拆卸维护时可直接从底部拧开固定螺丝即可打开机壳，无需破坏外观面的完整度。这类复古电话机的结构还原，不仅需要还原外观的复古质感，更要保证内部结构符合早期通讯设备的机械逻辑，可直接用于3D打印制作实体道具，也可作为复古场景搭建的三维素材使用，建模时对所有曲面都做了曲率连续处理，渲染时可真实还原电木材质的哑光质感与金属部件的光泽度。
