适配2mm轴径OD26玩具小车橡胶轮结构

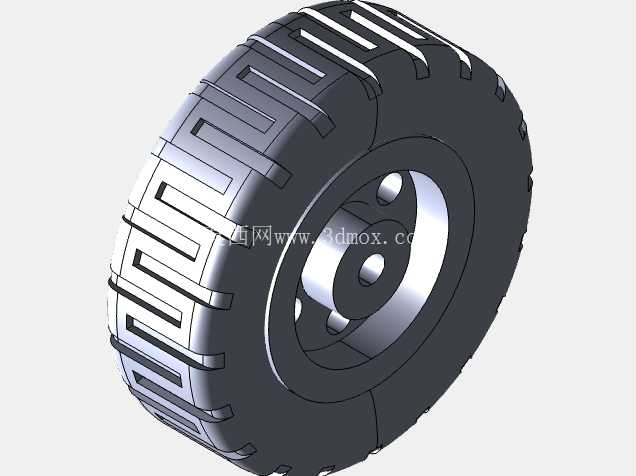

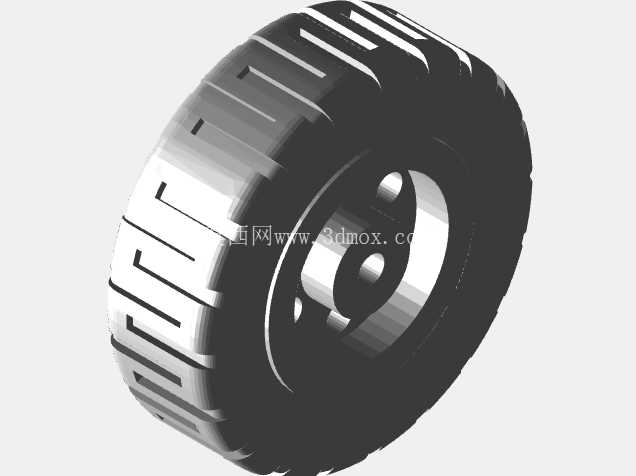

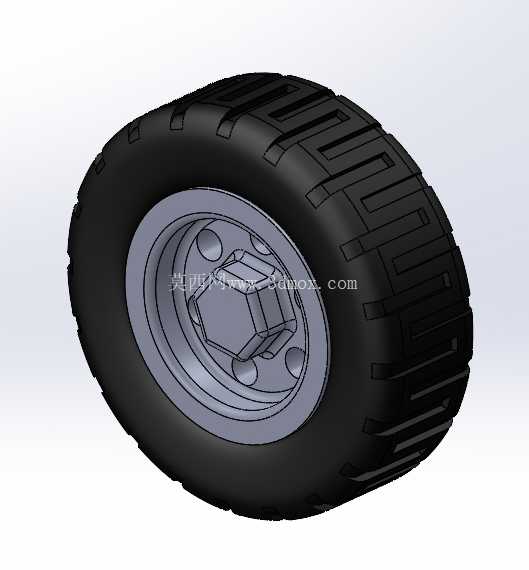

　　做玩具结构设计快十年，经手的行走轮方案没有一百也有八十，这款适配2mm轴的小直径轮，是近两年做迷你攀爬玩具车、科教积木套件时复购率最高的一款行走件，很多刚入行的结构工程师容易在小尺寸轮组上踩坑，要么是轮轴配合松垮跑起来偏摆，要么是胎面抓地力不足过不了障碍测试，这款轮的结构细节刚好踩中了小尺寸轮组的所有设计痛点。先从安装边界说，这款轮的外径控制在26mm，轮体总宽度8mm，中心安装孔严格适配2mm直径的金属轴或者塑胶轴，轮毂中心做了六角防转结构，不是普通的光孔配合，很多新手做小轮的时候直接打光孔，靠过盈配合传扭，跑不了多久孔位就被磨圆出现打滑空转，这个六角卡位刚好和轴上的六角轴段贴合，扭矩传递直接靠型面配合，不需要额外打胶或者加顶丝，装配的时候直接压入到位就行，生产线上的装配效率能提不少，也避免了胶粘带来的溢胶清理问题。胎面的花纹不是随便画的装饰块，是针对玩具车常见的行驶场景做的排布：块状花纹的深度控制在1.2mm，花纹块之间的留槽宽度1.5mm，不管是在居家的木地板、短毛地毯，还是科教比赛常用的PVC赛道、粗糙水泥面上，都能有足够的接地摩擦力，不会出现原地打滑的情况，而且花纹块的边角都做了R0.3的圆角，不会因为尖锐边角刮花家具表面，这是做民用玩具必须考虑的使用细节，之前有款竞品就是花纹边角太锐，测试的时候刮坏了测试人员的针织外套，最后开模后又改了三次模，浪费了不少成本。

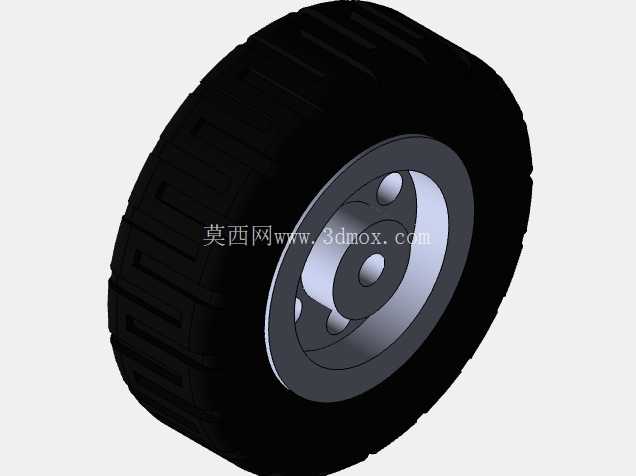

　　轮毂部分用的是加强筋放射状结构，从中心六角孔向外延伸到轮辋位置，一共六根加强筋，筋厚1mm，既保证了轮体的整体强度，小孩摔碰、从一米高度跌落不会出现轮毂断裂的情况，又尽可能减轻了轮体的自重，毕竟小尺寸玩具车的电机扭矩普遍不大，轮体重量每轻0.1g，整车的续航和爬坡能力都能有明显提升。轮辋和橡胶胎的配合面做了一圈0.2mm深的滚花纹理，橡胶胎注塑或者粘接的时候能和轮毂牢牢结合，不会出现跑着跑着轮胎和轮毂脱开、相对转动的问题，之前做过一款光面轮辋的样件，测试的时候连续转弯二十次左右就出现了胎圈脱开的情况，后来加了这圈滚花，连续跑三小时的老化测试都没出现脱层问题。

　　从应用场景来说，这款轮不只是能用在普通的玩具小车上，很多桌面级小型移动机器人、科教DIY套件、甚至是小型静态模型的行走部分都能适配，2mm的轴径是迷你传动结构里最通用的尺寸，不管是配合铜套还是微型轴承都能兼容，轮宽8mm的尺寸也不会占用太多底盘空间，给底盘的传动齿轮、电池仓留出足够的布置余量。做结构设计的时候还要考虑模具成型的问题，这款轮的轮毂和胎面是分件设计，轮毂用硬胶ABS或者POM，保证安装孔的尺寸精度和结构强度，胎面用软质TPE或者橡胶，兼顾抓地力和缓冲性能，分模线的位置设在轮辋的侧面边缘，不会出现在胎面接触地面的位置，避免合模线凸起影响轮体的滚动圆度，之前有款同尺寸的轮把分模线设在胎面中间，结果每转一圈就会因为合模线的凸起颠簸一下，跑起来车身抖得厉害，最后只能把整批货都报废返工。

　　还有个容易被忽略的细节，轮毂的安装孔端面做了0.1mm的沉台，装配的时候轴端不会突出轮毂表面，既避免了轴端刮蹭外界物体，也让轮体的外观更整洁，不会看到突兀的轴头露在外面。做这类小尺寸行走件，最考验的就是细节处的尺寸公差，中心孔的公差控制在+0.02mm以内，和2mm轴的配合间隙刚好，既不会因为间隙太大出现径向窜动，也不会因为过盈量太大装配困难，工人手工压装就能到位，不需要额外的治具辅助。胎面的圆度公差控制在0.05mm以内，高速转动的时候不会出现偏心抖动，不管是做动态玩具还是静态展示模型，都能满足精度要求。很多人觉得小轮子结构简单，随便画个圆加个孔就行，真到量产和实际测试的时候，各种小问题都会冒出来，这款轮的结构是经过十几轮样件测试、改了六版细节才定下来的，不管是装配性、耐用性还是实际使用性能，都能覆盖绝大多数迷你行走机构的需求，不管是玩具厂的结构工程师做产品开发，还是DIY爱好者做自己的小型移动项目，都能直接套用这个结构，不需要再反复调整尺寸和配合关系，能省不少试错的时间。
