马耳他十字间歇传动机构结构设计

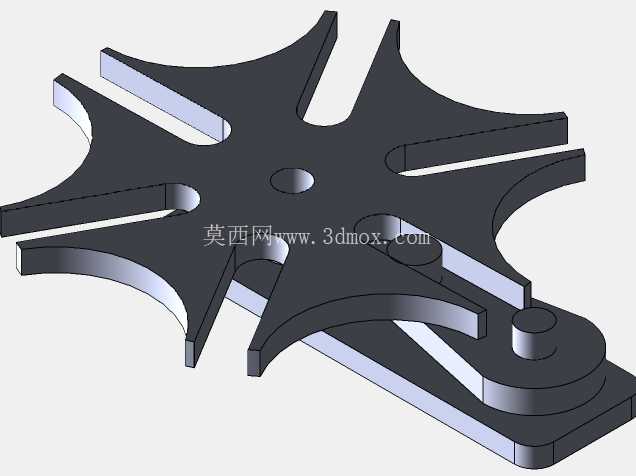

　　从结构设计逻辑来看，该槽轮采用六槽径向开口布局，对应主动拨盘每旋转一周，槽轮完成60度的单次转位，一个运动周期内包含一次转位动作和五次静止停留阶段，静止阶段依靠槽轮侧边的凹圆弧锁止面和主动拨盘上的凸圆弧锁止块配合实现定位，不需要额外增加定位销或者制动结构就能保证静止工位的位置稳定性，减少了额外定位零件的装配累积误差。建模过程中首先确定槽轮的中心基准孔，这个孔是整个构件的安装回转基准，和设备的固定回转轴采用间隙配合，保证槽轮转位时的转动顺滑度，配合公差一般选H7/g6适配中低速间歇传动的工况，避免配合过紧导致转动卡滞，或是配合过松带来的转位回差。该构件属于间歇分度传动类核心槽轮部件，也就是常说的马耳他十字机构的核心从动槽轮组件，这类结构大量应用在需要实现周期性间歇转位的自动化设备工位切换场景中，比如多工位转盘装配线、包装机械的送料分度、轻工设备的周期进给工位、印刷机械的走纸间歇传动单元，以及老式电影放映机的胶片抓片传动结构，核心作用是把主动拨盘的连续匀速旋转运动，转化为槽轮自身的周期性间歇转位动作，实现工位之间的精准步进切换，避免连续旋转带来的工位对位偏差。

　　槽轮上的六个径向驱动槽的宽度尺寸和主动拨盘上的圆柱拨销直径匹配，槽的两侧面做了平行度公差约束，保证拨销进入和退出槽道时没有侧向卡滞，槽道的端部做了圆弧过渡，减少拨销进入槽道瞬间的刚性冲击，降低传动过程中的噪音和零件磨损。槽轮本体的外轮廓凹圆弧面的半径和主动拨盘的锁止凸圆弧半径完全一致，锁止配合面的间隙控制在0.02-0.05mm之间，既保证锁止阶段槽轮不会出现窜动，也不会因为配合过紧导致锁止面出现摩擦磨损。整个槽轮的厚度尺寸根据传递扭矩大小设计，一般中轻载工位转位场景下厚度在8-15mm区间，材料常选用45号钢调质处理或者铝合金硬质阳极氧化处理，兼顾结构强度和转动惯量的平衡，避免槽轮自身重量过大带来的启停冲击。

　　安装边界上，槽轮的中心安装孔和主动拨盘的中心轴有固定的中心距要求，这个中心距是由槽轮的槽数和拨销回转半径共同计算确定的，六槽结构的中心距等于拨销中心回转半径除以sin30°，也就是两倍的拨销回转半径，安装时必须严格保证两个轴的平行度，否则会出现拨销卡滞、锁止面贴合不良的问题，直接导致转位精度下降甚至机构卡死。槽轮的径向最大回转半径需要和设备的安装机架预留足够的安全间隙，避免转位过程中槽轮的尖角部分和周边的送料组件、检测元件发生运动干涉。设计时特意将槽轮的尖角位置做了小圆弧倒钝处理，既消除了热处理过程中的应力集中点，也避免安装调试过程中尖角划伤操作人员，同时不会影响槽道的有效工作长度。

　　和普通的四槽马耳他机构相比，六槽结构的单次转位角度更小，运动过程中的角加速度变化更平缓，传动冲击更小，适合工位数量多、转位平稳性要求高的应用场景，但是对应的静止停留时间占比更高，适合需要在静止工位完成装配、检测、压装等工序的自动化设备。建模过程中所有的配合面都做了公差约束，锁止圆弧面和槽道工作面的形位公差控制在IT7级精度，保证加工完成后零件的装配适配性，不需要额外修配就能完成机构组装，槽轮中心的安装孔端面和轴线做了垂直度约束，避免安装后槽轮出现端面偏摆，导致拨销和槽道的配合出现单侧磨损。
