多环万向支承三级机械陀螺仪结构

在惯性导航、姿态检测类设备的结构设计环节，多环万向支承的机械陀螺仪始终是核心的机械基准部件，这套三级环架结构的设计，核心是通过三层正交布置的转动环架，实现中心转子部分在空间任意角度偏转时，始终保持初始的姿态基准，不受载体姿态变动的干扰。从实际应用场景来看，这类纯机械结构的陀螺仪早期大量应用在航空航海的惯性导航单元中，即便在当前MEMS惯性器件普及的阶段，纯机械结构的陀螺仪依旧在高过载、强电磁干扰的工业场景、教学演示场景中有着不可替代的作用，不少高校的机械原理、惯性导航课程也会采用这类结构作为演示教具，让学习者直观理解万向节的自由度解耦原理、角动量守恒的实际表现。

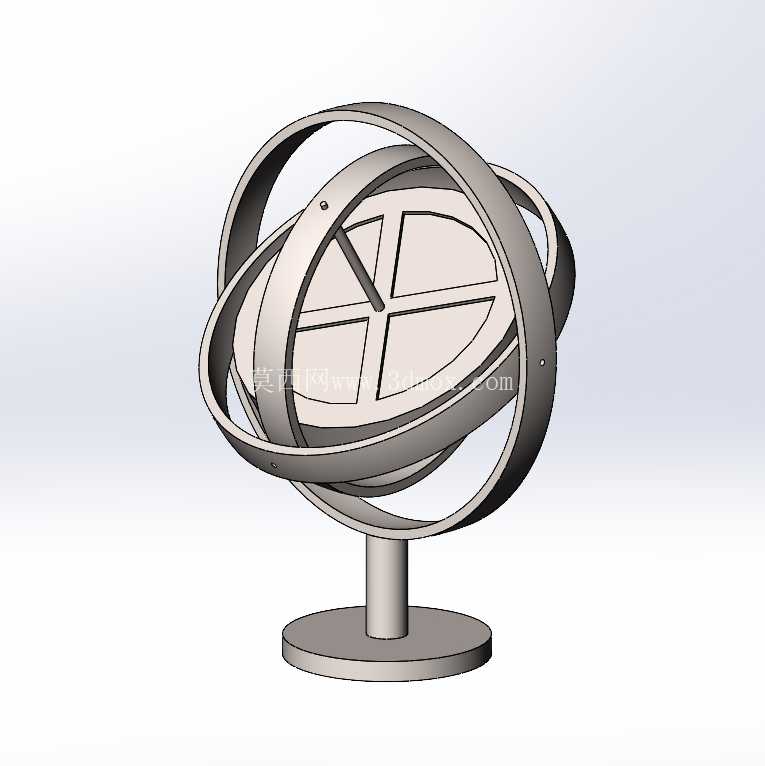

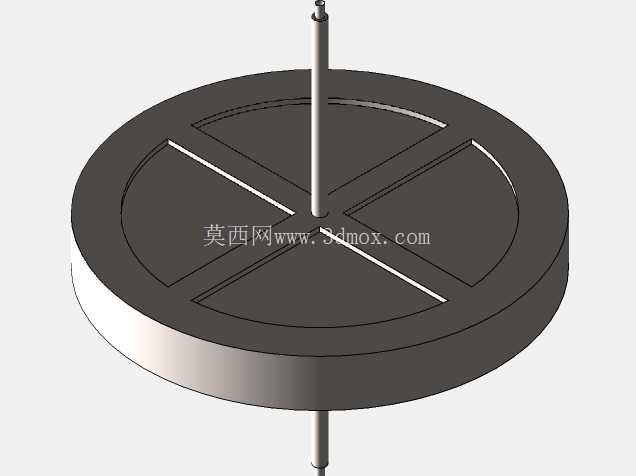

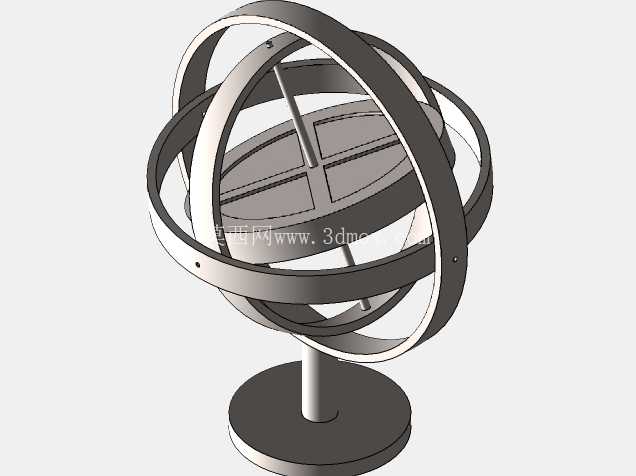

从结构功能特性来看，这套三级陀螺仪的三层环架分别对应三个正交的转动自由度，最内层环架直接承载中心的平衡质量块，中间层环架连接内层与外层，最外层环架固定在下部的支承立柱上，每一层环架的转动副都采用小间隙的轴孔配合，保证转动过程中无卡滞、无旷量，尽可能降低转动阻尼对姿态保持精度的影响。中心的质量块采用对称式十字筋结构设计，在保证整体转动惯量满足要求的前提下，尽可能减少不必要的材料冗余，降低整体结构重量，同时对称的筋条布局可以让质量块的质心严格落在三个转动轴的交点位置，避免因质心偏移带来的重力矩干扰，这也是机械陀螺仪保证精度的核心设计要点——质心与转动中心完全重合，才能让重力对转动过程不产生附加力矩。

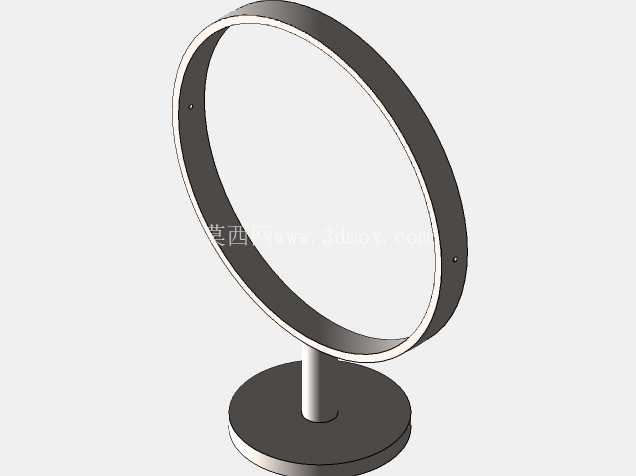

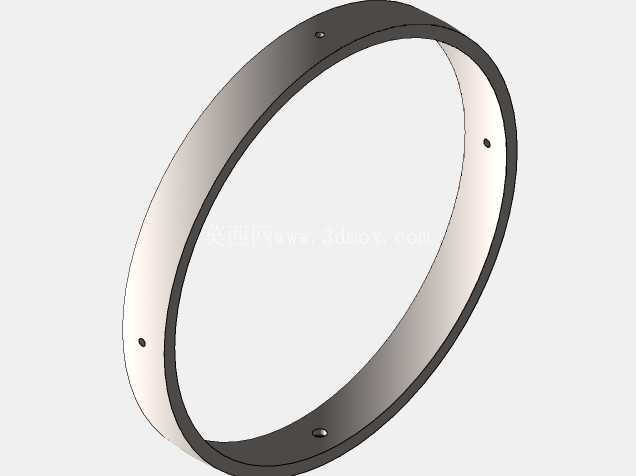

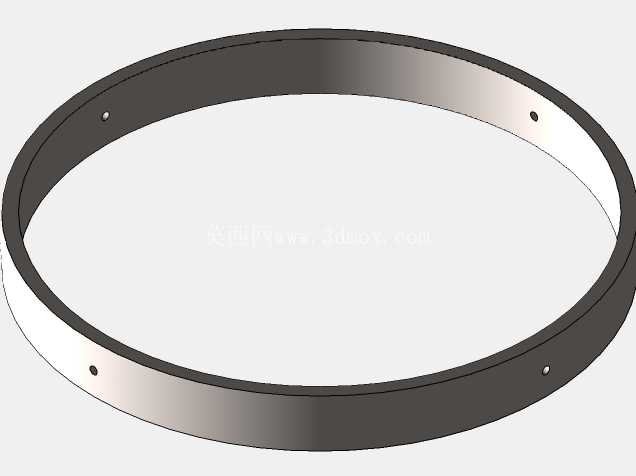

设计思路上，这套结构没有采用复杂的阻尼结构或者驱动结构，完全依靠纯机械的环架铰接实现自由度解耦，每一层环架的铰接轴都做了轴向限位设计，避免环架在大角度偏转时出现轴向窜动，环架本身采用等截面的环形薄壁结构，在保证环架自身结构刚度的前提下，尽可能降低环架自身的转动惯量，减少环架转动时对中心质量块的姿态干扰。下部的支承结构采用立柱加圆形底座的形式，底座直径大于整个环架结构的最大回转直径，保证整个装置放置在平面上时的稳定性，不会因为环架偏转带来的重心偏移出现倾倒；立柱的高度经过匹配设计，让三层环架的转动中心距离底座平面有足够的高度，避免环架在最大角度偏转时与底座平面发生干涉，同时立柱与底座、立柱与最外层环架的连接都采用刚性连接，保证支承部分的结构刚度，避免支承变形带来的转动轴偏移。

从安装边界来看，整个结构的最大外轮廓由最外层环架的外径决定，环架偏转时的最大包络直径与外层环架外径一致，不会出现超出环架范围的突出结构，安装时只需要保证底座安装平面的平面度满足要求，固定底座的安装孔位按照底座上的预设孔位布置即可，不需要额外预留过大的周边空间。转动副的配合间隙控制在IT7级精度范围内，既保证转动的灵活性，又不会因为间隙过大带来转动轴的角度偏差，每个转动副的轴端都做了倒角处理，方便装配时的轴孔对位，环架与转轴的连接采用过盈配合加定位销的形式，避免长期转动过程中出现连接松动。在实际的建模过程中，每一层环架的转动轴都严格按照空间正交的方式布置，三个转动轴的交点完全重合，所有对称结构都采用基准轴镜像的方式建模，保证结构的对称性，避免建模误差带来的质心偏移问题，这类纯机械结构的设计核心不在于复杂的特征造型，而在于对转动自由度、质心位置、配合精度、干涉边界的精准把控，每一处尺寸的设定都要服务于姿态保持的核心功能，不能为了外观造型牺牲结构的功能性。
