自行车辐条式轮圈结构三维设计

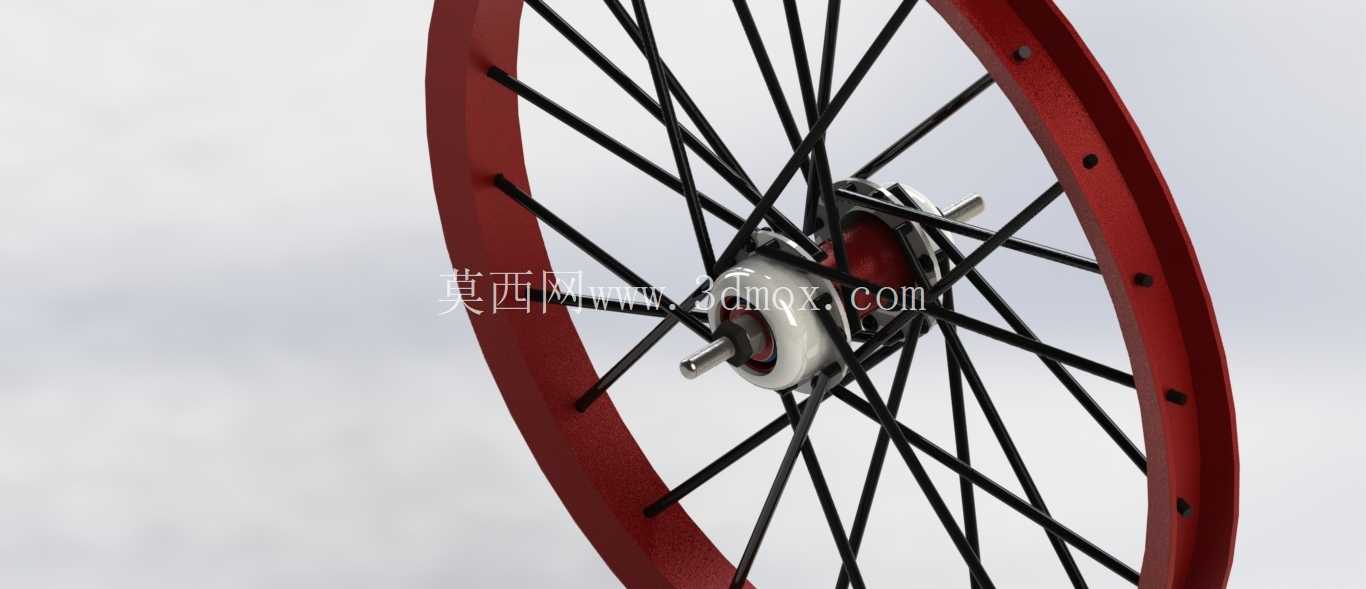

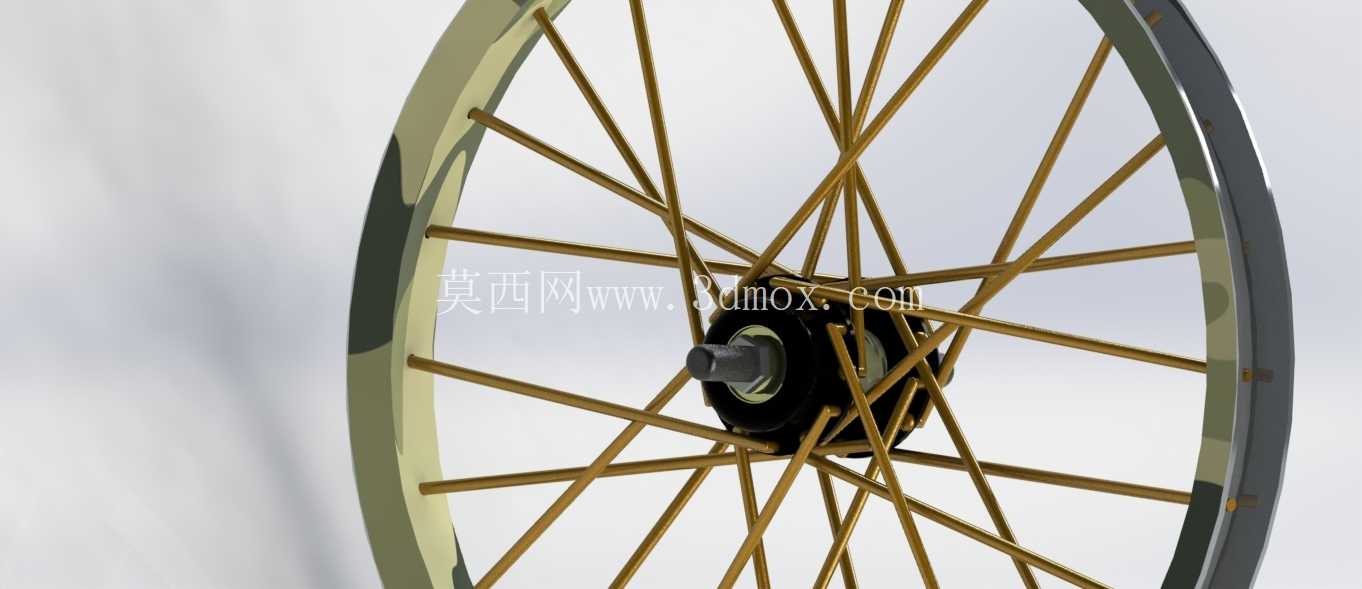

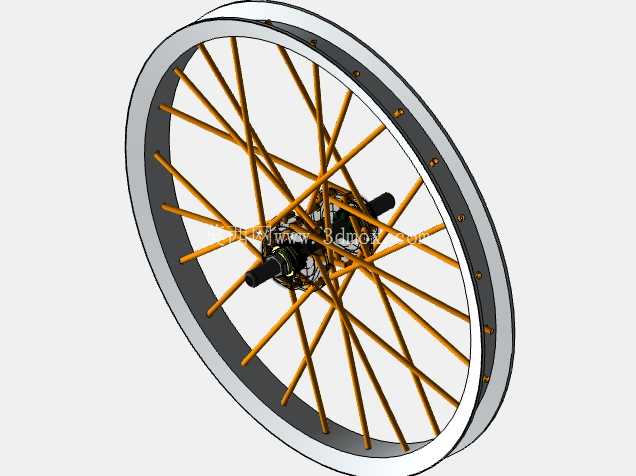

日常通勤、山地越野、公路竞速等不同骑行场景下，轮圈作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行过程的受力传递效率、颠簸路况下的缓冲表现以及长期使用的结构耐久度。这款辐条式轮圈的设计，首先从受力路径的梳理切入，轮辋部分承担轮胎的安装限位与地面冲击力的初步承接，辐条作为轮辋与中心花鼓之间的传力构件，采用交叉编织的排布方式，区别于径向直拉的排布逻辑，交叉辐条可以在轮组承受侧向冲击力时，通过不同角度辐条的拉力差抵消形变趋势，避免过弯、侧倾时轮圈出现偏摆失稳的情况。

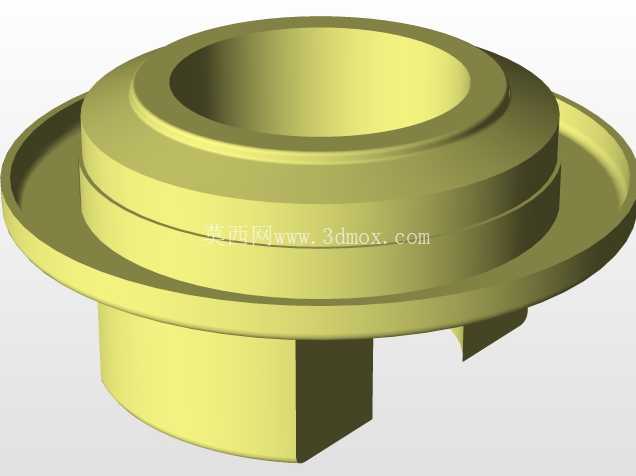

从安装边界来看，轮辋的内侧卡槽尺寸严格匹配常规 clincher 开口轮胎的胎唇规格，卡槽深度与侧壁厚度经过反复校核，既保证充气后胎唇与卡槽的卡合紧密度，避免高速骑行时出现轮胎脱框的风险，又不会因卡槽过深导致轮胎拆装难度大幅提升。中心花鼓的轴孔尺寸适配常规快拆与桶轴规格的安装需求，轴肩位置的定位台阶可以保证轮组装入前叉、后叉端时的同轴度，避免安装后出现轮组偏斜、刹车蹭边的问题。花鼓两侧的法兰盘间距经过优化，在保证辐条编织角度合理的前提下，尽可能缩小法兰盘突出尺寸，避免与车架后叉、碟刹夹器出现安装干涉。

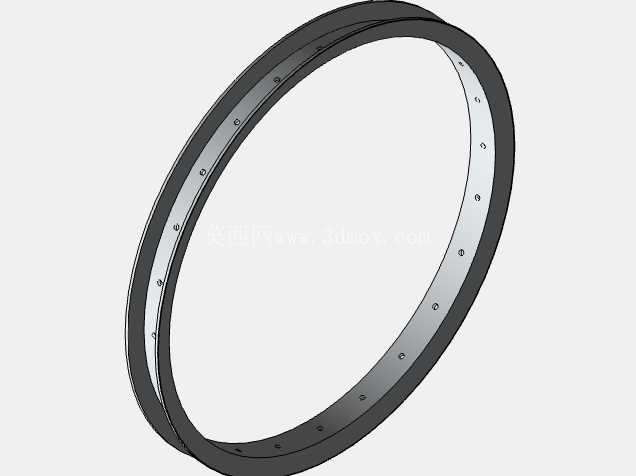

设计过程中针对辐条的受力特性做了针对性的结构调整，每根辐条与轮辋、花鼓法兰的连接位置都做了应力分散处理，避免锐角结构造成的应力集中，在长期交变载荷作用下出现辐条断裂、连接座开裂的问题。轮辋的截面采用不对称设计，偏向刹车侧的壁厚做了适度加厚，适配圈刹结构下刹车皮长期摩擦带来的磨损消耗，同时也能平衡碟刹版本轮组两侧的辐条拉力差，让轮组整体的张力分布更均匀。轮辋外侧的胎床位置做了微弧处理，充气后轮胎可以与胎床完全贴合，减少骑行过程中的轮胎蠕动，降低滚动阻力的同时提升抓地稳定性。

从实际使用场景出发，这款轮圈的结构设计兼顾了日常通勤的耐用性与运动骑行的轻量化需求，辐条的交叉编织结构可以在辐条出现轻微张力衰减时，通过常规的辐条扳手调整张力即可恢复轮圈的圆度与正心，不需要复杂的专用设备，日常维护门槛较低。轮辋的边缘做了圆弧过渡处理，即使意外摔车、蹭到路沿，也不会出现尖锐的缺口造成轮胎割伤，同时降低磕碰对轮辋结构的损伤程度。花鼓内部的轴承安装位采用过盈配合的尺寸设计，保证轴承安装后的同轴度，减少转动过程中的旷量，提升轮组的转动顺滑度，降低骑行过程中的动力损耗。针对不同体重的骑行者使用需求，辐条的张力预设范围做了冗余设计，既可以满足轻体重骑行者对轮组弹性的需求，也能支撑大体重骑行者的承载要求，不会出现正常骑行下辐条崩断、轮圈变形的问题。
