手推式路面清扫作业装置结构设计

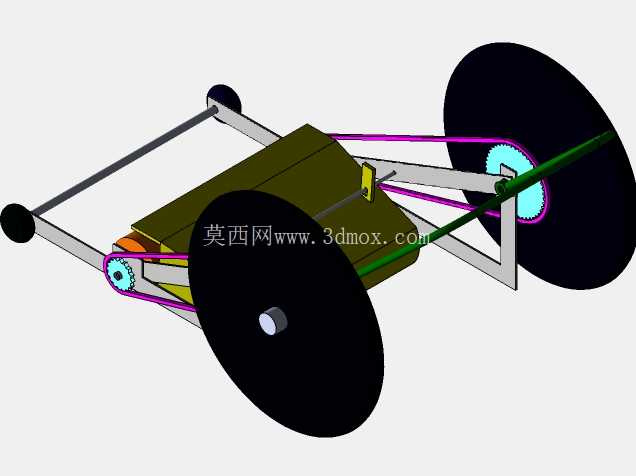

　　行走轮的安装轴作为整个设备的动力传递核心，直接连接两侧的同步带传动轮组，不需要额外配置动力源，完全依靠推行过程中行走轮的转动为作业端提供动力，这种设计彻底省去了电池、电机等电控部件的布置空间，既降低了设备整体自重，也减少了后期运维的故障点，非常适合零散区域的高频次短时长保洁作业。设备中部的承载舱采用封闭式箱体结构，主要用于收纳清扫过程中收集的路面浮尘、细碎落叶、小型杂物，箱体的倾斜角度经过反复调整，在推行过程中收集的杂物可以依靠自重滑向箱体后部存储区域，不会因为行进过程中的颠簸出现回洒漏料的问题。在市政支路、背街小巷、园区步道等大型清扫车辆无法驶入的狭窄作业场景中，小型手推式清洁装置一直是路面保洁作业的重要补充设备，本次呈现的这款清洁装置，正是针对这类非主干道的零散保洁需求设计的纯机械传动作业结构。从整体结构布局来看，该装置采用双大直径行走轮作为主支撑结构，轮体选用硬质耐磨材质，轮缘宽度经过针对性优化，既可以在柏油、水泥硬质路面平稳行进，也能在铺砖步道、轻微起伏的非硬化路面保持足够的抓地力，避免作业过程中出现打滑空转的情况。

　　承载舱与前部清扫作业端之间设置了可调式导流挡板，挡板与地面的间隙可以根据作业路面的实际情况进行微调，当路面存在较大颗粒杂物时可以适当抬升挡板保证杂物顺利进入收集区域，日常作业时下调挡板可以减少清扫过程中的扬尘扩散。两侧的传动带轮组外侧设置了防护挡板，避免作业过程中缠绕到路面的塑料袋、细绳等柔性杂物，保证传动结构的运行稳定性，传动轮的传动比经过匹配计算，行走轮正常推行转速下，清扫作业端的线速度略高于行走轮的行进速度，可以保证清扫刷能够将路面杂物有效抛送至收集舱内，不会出现漏扫、推积杂物的问题。前部的作业端采用横向布置的清扫辊结构，辊体上的刷束呈螺旋状排布，转动过程中可以将不同位置的杂物向中部聚拢，配合导流挡板送入收集舱，相比传统的平板式清扫结构，这种螺旋排布的刷束可以有效减少清扫死角，在靠近路缘石的位置也能完成有效清洁。设备的扶手采用可折叠式杆状结构，扶手的握持高度设置在符合人体工程学的区间，作业人员推行时不需要过度弯腰，长时间作业也能降低疲劳感，扶手与主框架的连接位置设置了快拆锁扣，不需要借助额外工具就可以完成扶手的折叠收纳，方便设备在储物间、工具车等狭小空间内存放转运。

　　从安装边界尺寸来看，该设备的整体宽度控制在常规人行步道的单幅通行宽度以内，作业过程中不会对步道上的行人通行造成过多阻碍，整体长度经过优化，转向时的最小转弯半径很小，可以在狭窄的巷道、楼宇间的转角位置灵活转向，不需要额外的腾挪空间。设备底部的清扫辊距离地面的高度可以通过行走轮轴处的调节旋钮进行微调，当刷束出现磨损后，可以通过下调高度补偿磨损量，保证刷束始终与路面保持合适的接触压力，既不会因为压力过大加快刷束磨损，也不会因为间隙过大出现清扫不彻底的问题。整个设备的框架采用轻量化的型材焊接而成，在保证结构强度的前提下尽可能降低自重，单人就可以完成抬运、上下台阶等操作，不需要额外的辅助搬运设备。

　　在实际作业场景中，这类设备可以很好地填补大型清扫车的作业盲区，比如居民小区的内部道路、公园的步行游道、商圈的步行街区等区域，日常保洁过程中不需要启动大型燃油清扫设备，只需要作业人员推行该装置就可以完成路面浮尘、杂物的清理作业，没有尾气排放也没有额外的噪音污染，完全符合环保作业的要求。相比电动类小型清扫设备，这种纯机械结构的装置不需要定期充电，也不存在电池老化更换的成本，日常只需要定期检查传动带的张紧度、更换磨损的刷束就可以维持正常作业，运维成本极低，非常适合基层保洁单位、物业后勤部门配置使用。在结构设计过程中，所有的传动部件都做了隐藏式布置，外部没有突出的尖锐结构，作业过程中不会剐蹭到路侧的停放车辆、公共设施，也不会对过往行人造成磕碰风险，设备的所有连接位置都采用了标准紧固件，后期更换易损件时不需要定制特殊配件，通用标准件就可以完成替换维修。收集舱的后部设置了可开启的卸料挡板，当舱内杂物收集到额定容量后，只需要打开后部挡板就可以直接将杂物倾倒至垃圾收集点，倾倒过程中不需要翻转整个设备，操作流程简单便捷。
