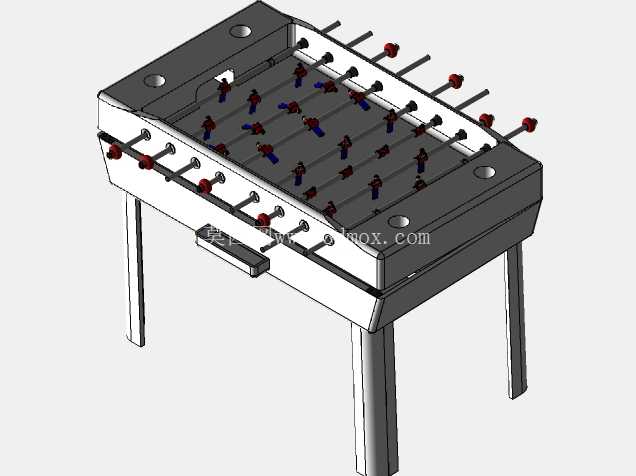

桌式足球台整体结构三维设计方案

这款桌式足球台的结构设计，首先要兼顾商用游乐场所与家庭休闲场景的双重使用需求，在壳体结构上采用一体化铸造的台面框架，从根源上解决了传统拼接式桌台长期使用后易出现的框架变形、接缝错位问题。日常使用中，这类设备常放置在桌游吧、亲子乐园、企业休闲区甚至家庭客厅区域，需要承受高频次的杆体推拉、球员撞击，以及使用者倚靠时的侧向载荷，因此在框架的壁厚设计上，针对杆体安装孔位、支腿连接位做了局部加厚处理，避免长期受力后出现孔位开裂、支腿晃动的问题。

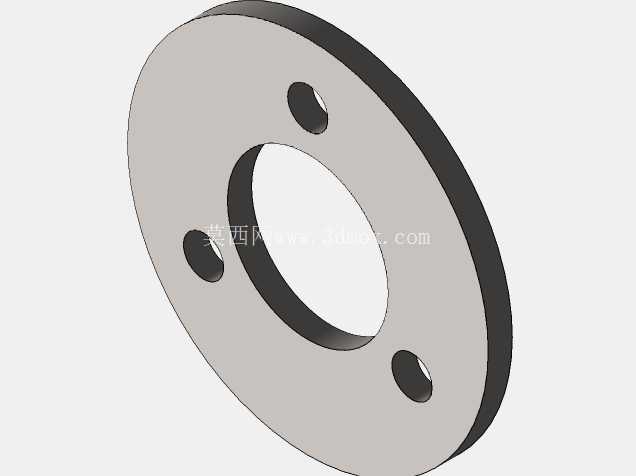

从功能实现逻辑来看，整台设备的核心运动部件是八根横向贯穿台面的操作杆，每根杆上固定对应数量的球员人偶，杆体两端通过轴套结构嵌入框架两侧的安装孔，既保留杆体顺畅转动、轴向滑动的自由度，又限制杆体的径向窜动，避免操作时出现卡滞、晃动感。台面内部的空腔预留了足够的足球滚动空间，边角位置做了圆弧过渡处理，不会出现足球卡滞在死角的情况，台面下方设置的抽拉式集球结构，在进球后可以直接将足球导出到取球口，不需要掀开台面取球，大幅提升使用流畅度。

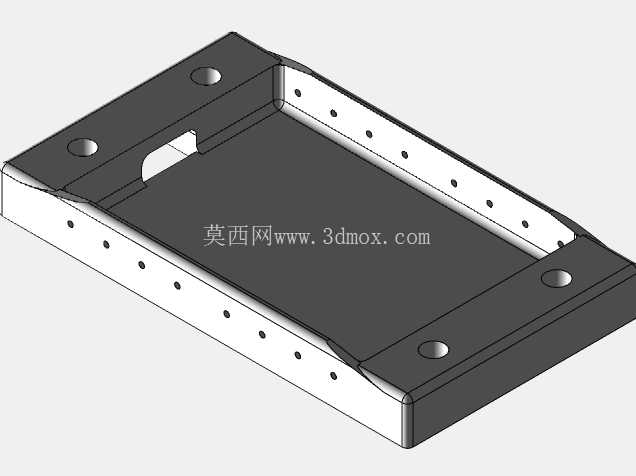

设计过程中首先确定的是安装边界尺寸，整台设备的台面宽度适配常规室内门的通行宽度，不需要额外拆解就能完成室内转运，支腿高度按照成年人站立操作的舒适高度设定，同时预留了脚垫调节结构，可以在地面不平整的场景下调整四个支腿的高度，保证台面始终处于水平状态，避免足球因为台面倾斜出现自动滚动的问题。框架顶面的四个边角设置了内嵌式的安装沉孔，既可以用来加装台面防护玻璃，也可以作为后期加装计分装置、杯架的固定位，不需要二次钻孔破坏壳体结构。

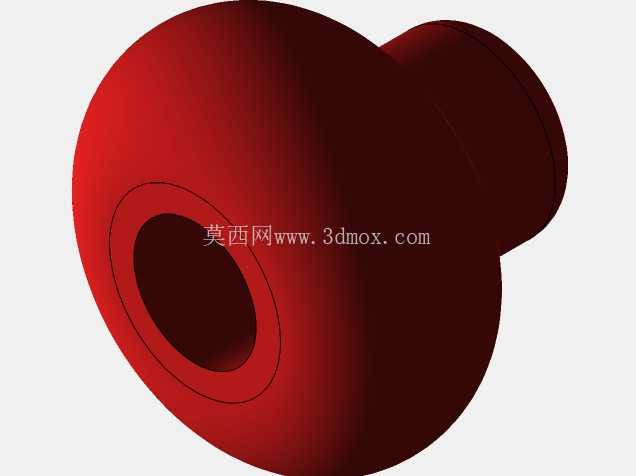

在结构细节处理上，操作杆的外端手柄位置做了限位结构，避免推拉操作时杆体从框架中整体脱出，球员人偶的固定位置经过反复排布，保证双方球员的操控范围覆盖整个台面区域，不会出现防守空当过大或者进攻路径完全被封堵的问题。台面的表面平整度控制在合理公差范围内，足球滚动时不会出现局部卡顿的情况，框架的外侧边缘做了圆角倒钝处理，避免使用者磕碰受伤。支腿与框架的连接采用嵌入式的定位结构加紧固件锁紧，相比传统的螺丝直接连接，受力面积更大，长期承受侧向推力时也不会出现连接位松动的问题。

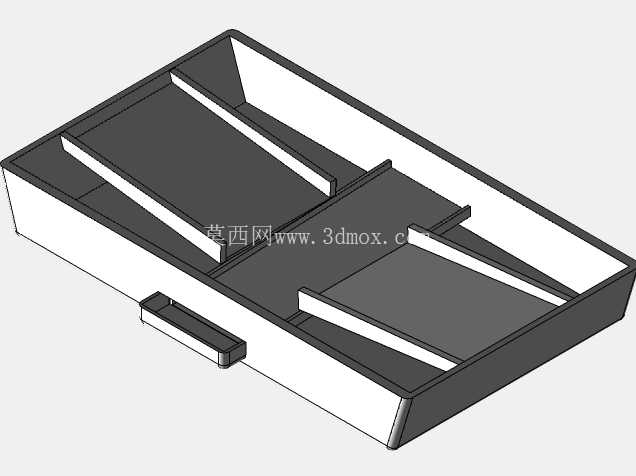

从铸造工艺的适配性来看，整个壳体的拔模角度经过合理设计，外壁没有倒扣结构，内壁的加强筋排布顺着拔模方向设置，不需要额外做抽芯结构就能完成铸造成型，有效降低了模具的复杂度和生产制造成本。内壁的加强筋沿着杆体受力方向和支腿传力路径排布，在不额外增加壳体整体壁厚的前提下，大幅提升了框架的整体刚性，即使成年人倚靠在台边，框架也不会出现明显的形变，保证杆体安装孔的同轴度始终处于合理范围，操作杆推拉转动时始终保持顺畅。台面底部的集球槽采用倾斜式设计，进球后足球会顺着斜面自动滑到取球口位置，不需要额外设置拨球结构，简化了整体结构，降低了后期维护的需求。

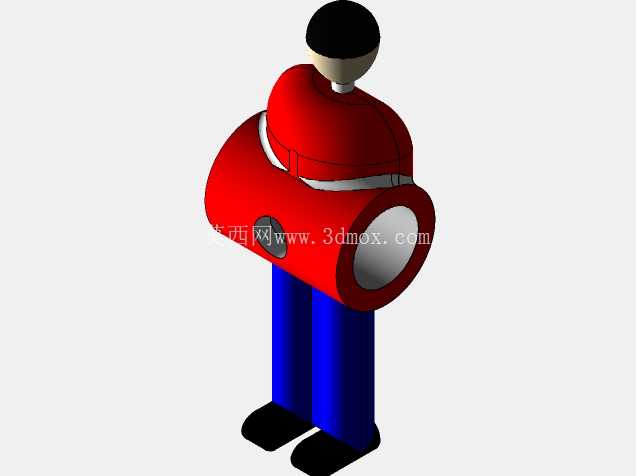

考虑到这类设备的使用场景中经常会出现饮品洒落、灰尘堆积的情况，整个台面框架的外表面做了平整化设计，没有难以清理的凹槽缝隙，日常擦拭维护非常方便，操作杆的轴套位置预留了润滑脂加注的间隙，长期使用后只需要在轴套位置添加少量润滑脂就能保持操作顺畅，不需要拆解整台设备。球员人偶与杆体的连接采用过盈配合加定位销的固定方式，即使大力转动杆体击球，人偶也不会出现移位、脱落的问题，有效延长了设备的整体使用寿命。
