科幻影视IP戴立克角色实体造型结构设计

本次针对戴立克造型的结构设计，核心围绕影视道具落地、主题展陈布置、科幻周边衍生三大应用场景展开，在还原经典IP视觉特征的前提下，兼顾实体生产的工艺可行性与结构稳定性。从实际用途来看，该造型既可以作为主题展馆、科幻体验馆的静态展陈装置，按比例缩放后也可作为收藏级周边摆件，适配不同场景的尺寸需求。

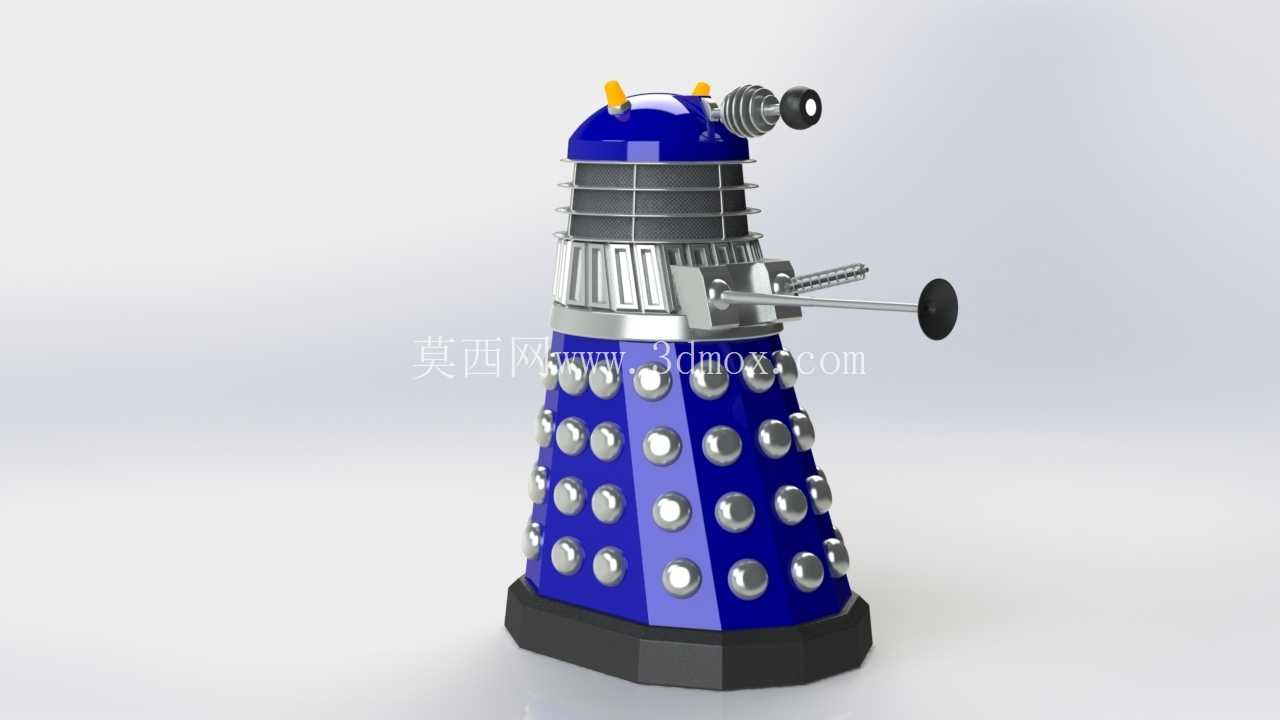

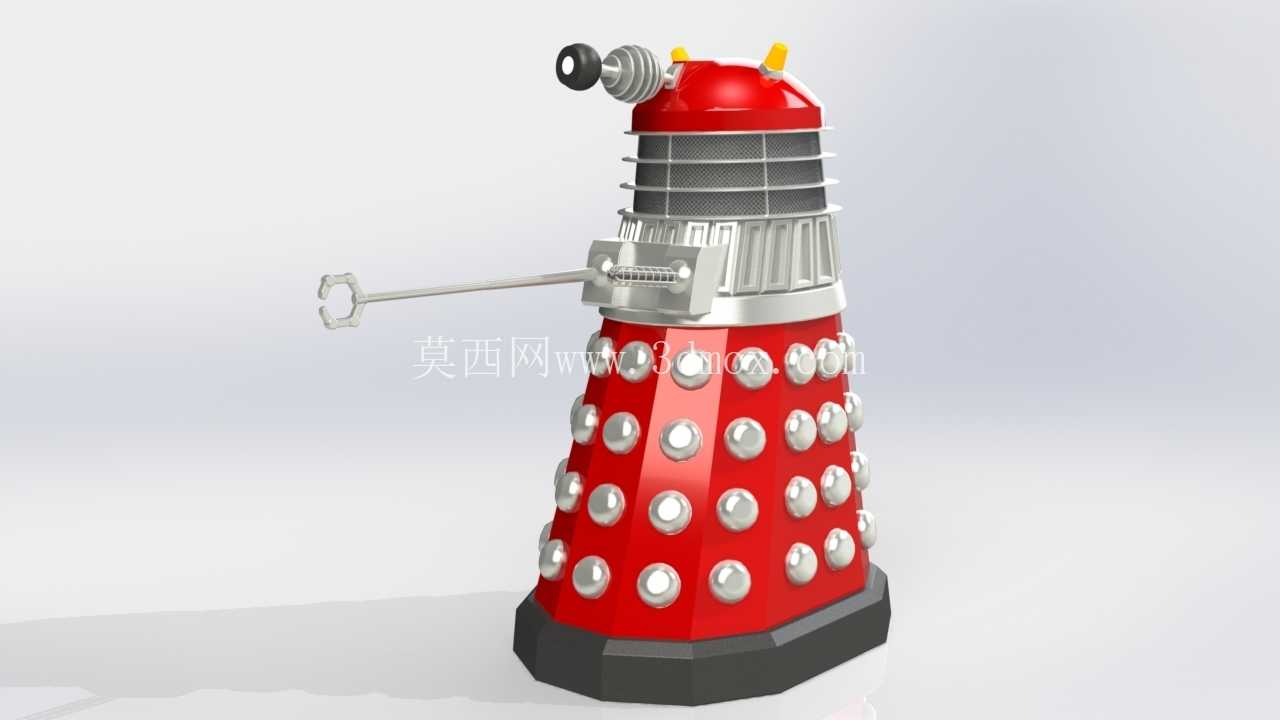

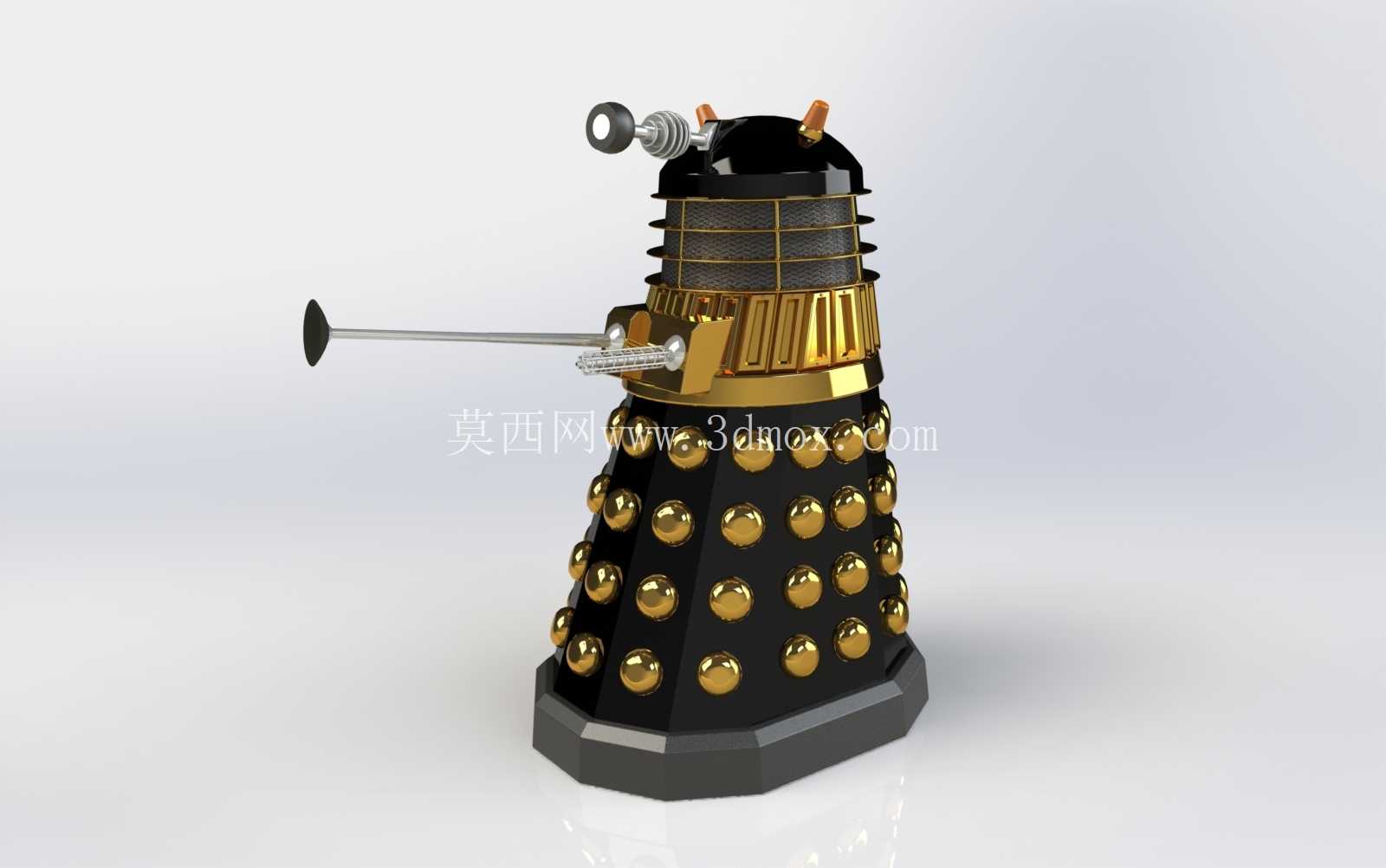

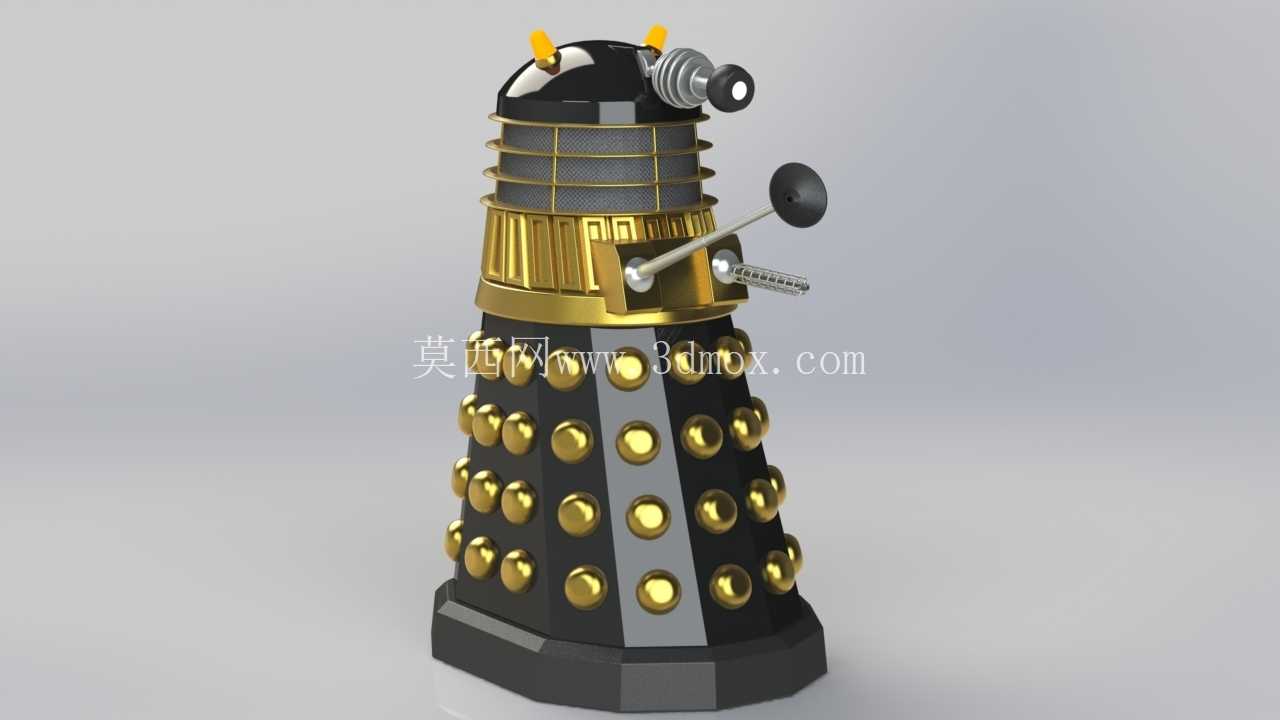

设计过程中首先拆解了戴立克的经典视觉构成：整体采用下宽上窄的锥台形主体结构，底部为一体化的承重基座，避免分体拼接带来的结构松动问题，基座边缘做小角度倒角处理，既还原原作的硬朗线条，也能消除锐边带来的安全隐患，适配公共展陈场景的使用要求。主体裙身部分采用分段式结构设计，下半段均匀分布半球形凸起装饰，建模时严格控制每个凸点的球面半径与排布间距，保证周向360度等分无偏差，若采用铸造工艺生产，该部分的拔模斜度控制在1.5度，既不破坏视觉整体性，也能满足脱模要求，减少后续打磨工作量。裙身上半段的金色格栅结构，采用等距竖向筋条搭配横向箍圈的组合形式，筋条厚度根据整体缩放比例调整，保证大尺寸展陈版本下筋条不会出现受力变形，小尺寸摆件版本下也不会因筋条过细导致铸造充型失败。

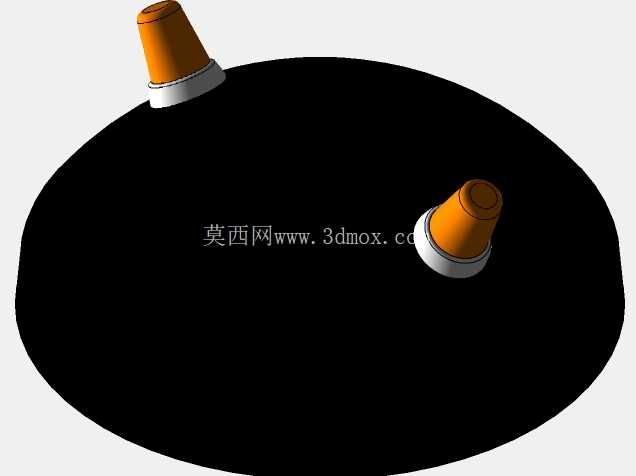

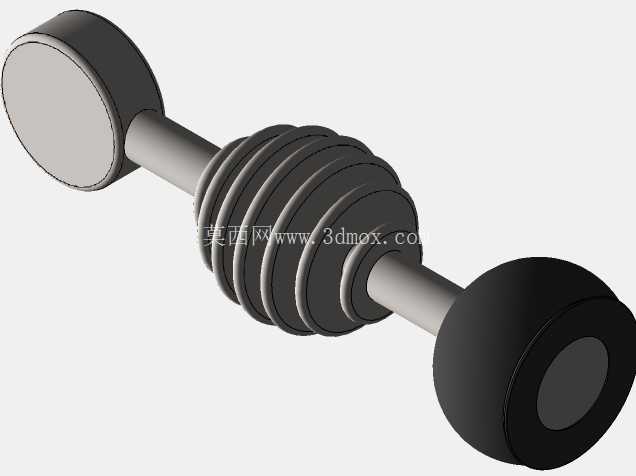

上部的头部结构采用半球形顶盖搭配可旋转连接座的设计，连接座内置限位结构，可实现头部300度范围内的水平转动，还原原作的动作特征，同时避免过度旋转导致内部走线（若加装灯光模块）缠绕。眼部的伸缩臂与武器臂结构，采用嵌套式伸缩杆设计，每段杆的配合公差控制在H7/g6级别，保证伸缩动作顺滑无卡顿，臂端的吸盘与武器造型做一体化设计，减少装配零件数量。顶部的两个能量指示灯造型，做内嵌式槽位设计，可根据需求加装LED发光模块，槽位尺寸适配常规的5mm直插LED，预留走线通道从头部连接座直通基座内部，方便放置电池与控制模块。

外形尺寸方面，按照1:1还原的展陈版本总高度控制在1550mm，基座最大直径680mm，安装时仅需要平整的硬化地面即可，无需额外预埋固定件，基座自重达到整体重量的60%，保证重心靠下，即使受到轻微碰撞也不会发生倾覆。缩小为1:8比例的收藏摆件版本总高度约190mm，基座直径85mm，可直接放置于常规桌面，底部预留硅胶防滑垫安装槽，避免摆放时刮蹭桌面。安装边界上，1:1版本的周边预留300mm的操作空间即可满足安装与日常维护需求，头部转动时最大外伸尺寸为750mm，不会超出基座占用的空间范围，适合在狭窄的展陈通道旁布置。

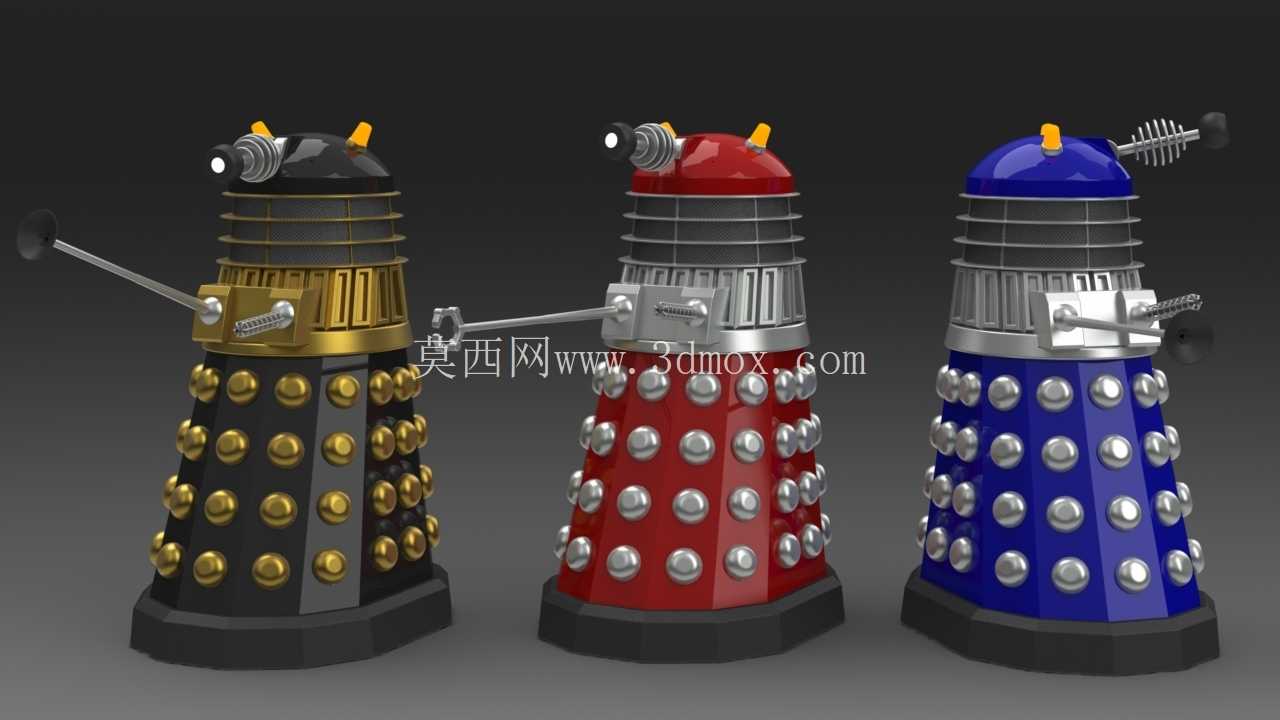

建模过程中所有相邻零件的配合面都做了定位止口设计，装配时无需额外工装即可快速对齐，减少装配误差。针对铸造工艺的特性，所有转角位置都做了R2-R5的圆角过渡，避免铸造时出现应力集中导致的开裂问题，壁厚控制在4-6mm之间，保证铸件冷却均匀，减少缩孔、变形等缺陷。表面处理上，裙身的灰色部分做哑光磨砂质感，金色装饰部分做亮面电镀效果，黑色部件做半光质感，通过不同表面质感的对比还原原作的视觉层次，同时不同材质的分界面都设计在零件拼接位置，减少后续喷涂分色的工作量。

结构验证阶段，重点校核了基座的承重能力、臂部结构的抗弯强度，在1:1版本中，臂部伸出最大长度时端部可承受500g的附加重量（比如加装互动传感器、小型显示屏等）不会出现下垂变形。头部旋转结构的阻尼力矩调整在0.2N·m，转动时既有足够的档位感，也不会因为阻尼过大导致操作费力。针对户外展陈的需求，结构设计时在基座底部预留了排水孔，所有拼接位置都设计了密封槽，可加装密封条实现IP54级别的防护，满足短期户外展出的防雨要求。
