标准凸点拼接式积木块组合结构设计

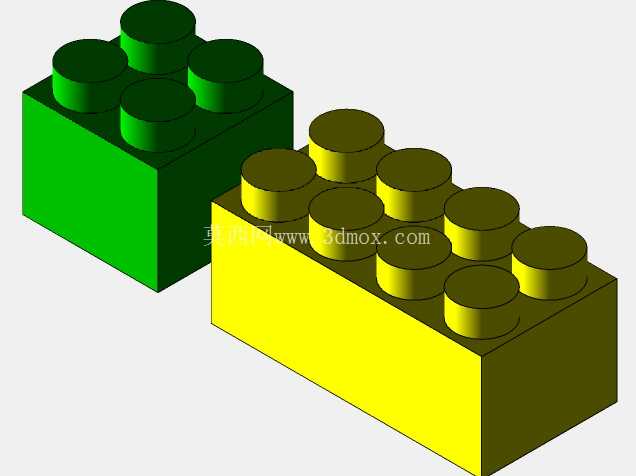

　　本次呈现的两款积木块结构，核心围绕通用拼接类塑料构件的标准化互锁逻辑展开设计，首先从实际应用场景来看，这类结构除了作为常规拼搭玩具的基础单元外，在工业领域也常被用作模块化工装的快速拼接载体、教学演示用的结构搭接单元，甚至部分小型自动化设备的临时定位治具也会采用同规格凸点结构实现快速拆装，无需额外紧固件即可完成模块间的位置固定。从功能特性上看，两款积木块分别采用2×2凸点布局与2×4凸点布局，凸点高度与块体厚度的比例经过反复校核，保证相邻块体拼接后侧向无松旷，垂直方向拔模力控制在合理区间，既不会因为过紧导致拼接拆卸困难，也不会因为间隙过大出现拼接后错位松脱的问题。设计思路上，首先确定凸点的中心距为通用标准值，所有凸点的圆柱度公差控制在0.02mm以内，凸点根部做了微小的圆角过渡，避免注塑成型时出现应力集中导致的凸点断裂问题，块体的侧壁与底面保持严格的垂直关系，保证多层堆叠时整体的垂直度误差不会累积超差。外形尺寸与安装边界方面，2×2规格的块体整体长宽尺寸为16mm×16mm，块体主体高度为9.6mm，凸点突出主体表面高度为1.8mm，单个凸点直径为4.8mm；2×4规格的块体长宽尺寸为16mm×32mm，主体高度与凸点参数和2×2规格完全一致，保证两款块体可以任意方向互换拼接。

　　在结构细节处理上，块体内部采用了均匀的薄壁加强筋布局，既可以减少成型时的材料用量，也能避免块体侧壁出现注塑缩痕，同时保证块体在受到侧向挤压力时不会出现过度形变，加强筋的厚度控制在主体壁厚的0.6倍，避免厚薄不均导致的成型翘曲。拼接配合面的公差设计上，凸点与对应块体底面凹槽的配合采用间隙配合，单边间隙控制在0.05mm，既保证拼接时的顺畅度，也能控制拼接后的晃动量在可接受范围内。从实际使用的角度出发，这类标准化拼接块的设计核心在于所有接口尺寸的统一，无论块体的整体长宽规格如何变化，凸点的中心距、直径、高度，以及底面凹槽的尺寸都保持完全一致，这样才能实现不同规格块体之间的任意组合拼接，满足不同场景下的搭接需求。

　　在建模过程中，首先绘制单个凸点的轮廓特征，通过阵列命令完成所有凸点的布局，再对块体主体进行抽壳处理，之后添加内部的加强筋结构，最后对所有锐边进行倒圆角处理，避免使用过程中出现划伤风险。需要注意的是，凸点的顶部边缘做了微小的倒角处理，这一细节是为了在拼接时起到导向作用，让两个块体的凸点与凹槽可以快速对齐，无需完全精准对位就能顺利完成拼接，大幅提升使用时的操作流畅度。块体的底面凹槽深度与凸点高度保持一致，保证拼接后两个块体的接触面可以完全贴合，不会出现拼接后存在缝隙的问题，同时凹槽内部的侧壁也做了相应的拔模斜度，方便注塑成型时的脱模操作，拔模斜度控制在1.5度，既不会影响配合精度，也能降低脱模时的阻力。

　　对于这类需要频繁拼接拆卸的构件，材料选择上通常采用具有一定韧性的ABS塑料，因此在结构设计时也考虑了材料的形变特性，凸点与凹槽的配合间隙预留了材料形变的余量，即使在低温环境下材料韧性下降，也不会出现拼接时凸点断裂的问题。另外，块体的四个外角都做了R0.5的圆角处理，一方面是为了提升握持时的手感，另一方面也能避免块体受到撞击时出现边角崩裂的问题，提升构件的整体使用寿命。在多层堆叠拼接时，由于所有块体的高度尺寸公差控制在±0.03mm以内，堆叠十层后的整体高度误差也不会超过0.3mm，完全满足教学演示、工装搭接等场景下的精度要求。
