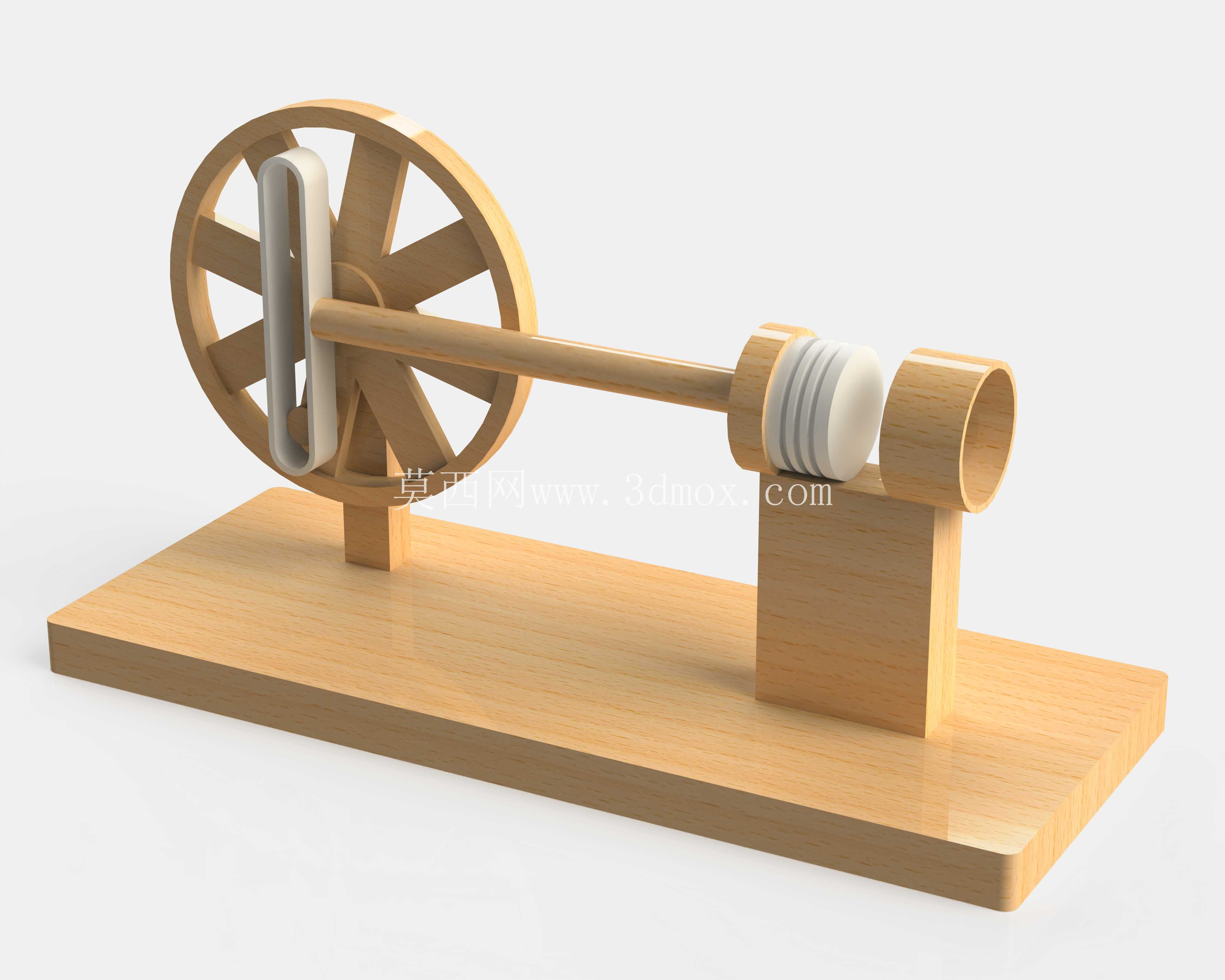

木质曲柄滑块直线运动机构演示装置

这套木质直线运动转换机构，核心是通过轮盘曲柄与滑动组件的配合，将圆周回转运动稳定转化为轴向往复直线运动，在教学演示、小型文创机械装置、简易自动化送料工位都有很直观的参考价值。从实际使用场景来看，这类纯机械传动的结构不需要额外电控元件，依靠刚性构件的几何约束就能完成运动形式转换，很适合用于机械原理入门教学，让学习者直观理解曲柄滑块机构的死点位置、行程极限、传动角变化这些抽象知识点；在小型轻工设备里，同结构原理的构件也常被用在短行程往复推送、物料分拣拨料、简易冲压动作的执行端，结构可靠性高，维护成本极低。

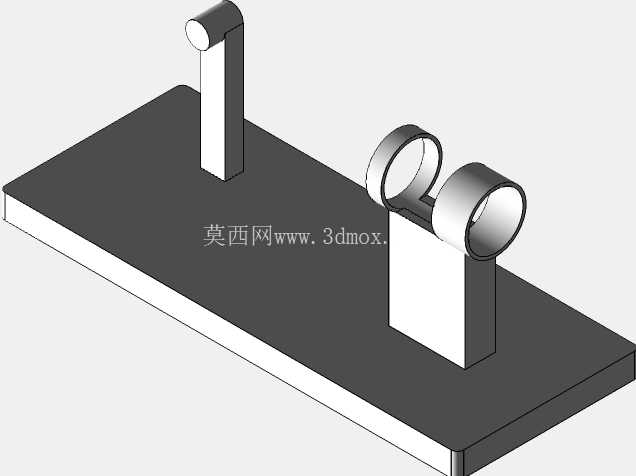

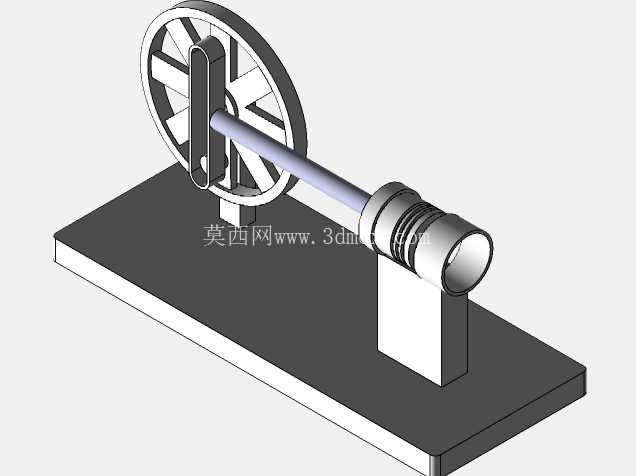

从功能特性上看，这套机构的轮盘作为主动件，偏心位置固定的曲柄销卡在滑块导槽内，当轮盘绕支撑轴整周回转时，曲柄销会带动横向长轴沿轴向做规律往复运动，轴端的滑动块被约束在固定支座的导向孔内，完全消除径向窜动，保证直线运动的同轴度。整个机构的支撑底座采用整板式结构，所有支撑立柱都垂直固定在底座平面上，安装时只需要保证两个立柱的轴孔同轴度误差控制在0.1mm以内，就能避免运动卡滞，运行时的阻力主要来自轴与孔的滑动摩擦，木质构件的自润滑特性也能在无额外润滑的情况下长时间顺畅运行。

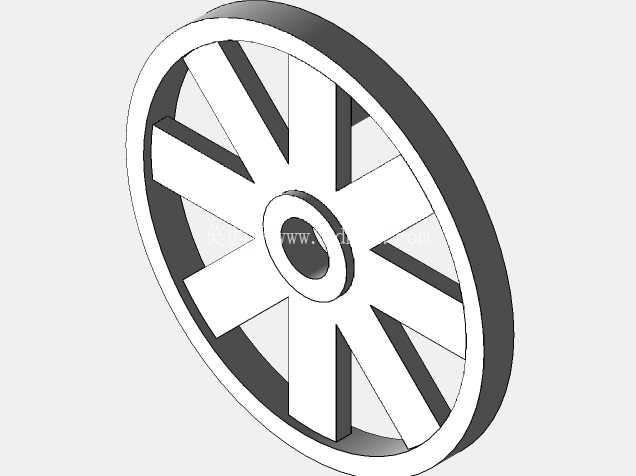

设计思路上完全遵循曲柄滑块机构的经典传动逻辑，首先确定往复行程长度，对应轮盘上曲柄销的回转直径，行程长度等于两倍的曲柄偏心距，这个参数可以根据实际使用需求调整偏心距来改变；其次是导向支座的长度设计，滑动块在导向孔内的配合长度要大于轴径的1.5倍，才能保证运动过程中不会出现别劲、卡滞的问题，导向孔的内径与滑动轴的外径采用间隙配合，单边间隙控制在0.05-0.1mm之间，既不会因为间隙过大产生晃动，也不会因为间隙过小增加摩擦阻力。轮盘的辐条式设计在保证整体结构强度的同时，有效减轻了主动件的重量，降低转动时的惯性冲击，让机构运行更平稳。

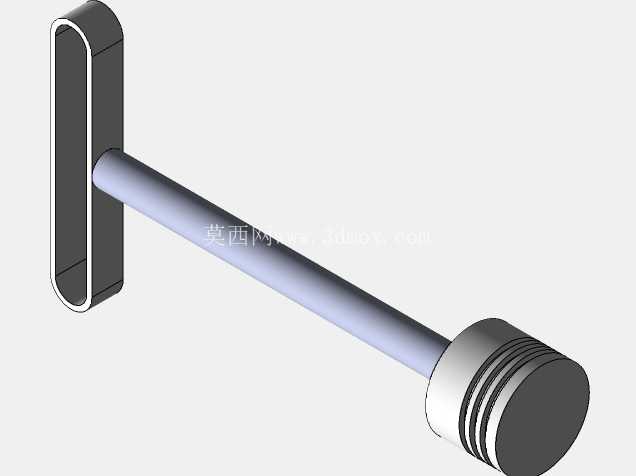

安装边界方面，整套机构的底座为矩形平板结构，所有构件都布置在底座平面范围内，横向尺寸由轮盘直径加上轴向往复最大行程决定，纵向尺寸由轮盘半径加上支座的安装宽度决定，垂直方向的高度由轮盘支撑立柱的高度决定，安装时只需要将底座水平固定在安装平面上，保证主动轮盘的回转平面与滑动轴的轴线处于同一垂直平面内，就能实现稳定的运动输出。轮盘侧面预留的手摇柄安装位，可以直接外接手动摇柄实现手动驱动，也可以连接小型低速电机实现电动驱动，适配不同的使用场景。滑动轴与曲柄销的连接位置采用开槽式滑块结构，能够自动补偿加工过程中产生的微小尺寸误差，降低零件加工精度要求，让整套机构的加工制作门槛更低，也更适合作为教学实践的加工实训项目。

在实际工程应用中，这类曲柄滑块结构的变形设计非常多，将滑动端替换为刀具夹持座就能实现小型冲压、裁切动作，将滑动端连接活塞构件就能作为小型泵体的动力传输结构，这套木质演示模型完整还原了机构的核心传动逻辑，构件之间的装配关系清晰可见，没有多余的外壳遮挡，能够非常直观地展示每个零件在运动过程中的相对位置变化，不管是用于机械原理教学演示，还是作为小型文创装置的核心传动结构，都能很好地满足使用需求。机构的所有运动副都是低副连接，接触面为面接触，单位面积承受的压力更小，构件的磨损速度更慢，整体使用寿命更长，在低速轻载的工作场景下，这类结构的稳定性远高于其他复杂传动机构，不需要复杂的维护保养，只需要定期清理接触面的杂物就能保证顺畅运行。
