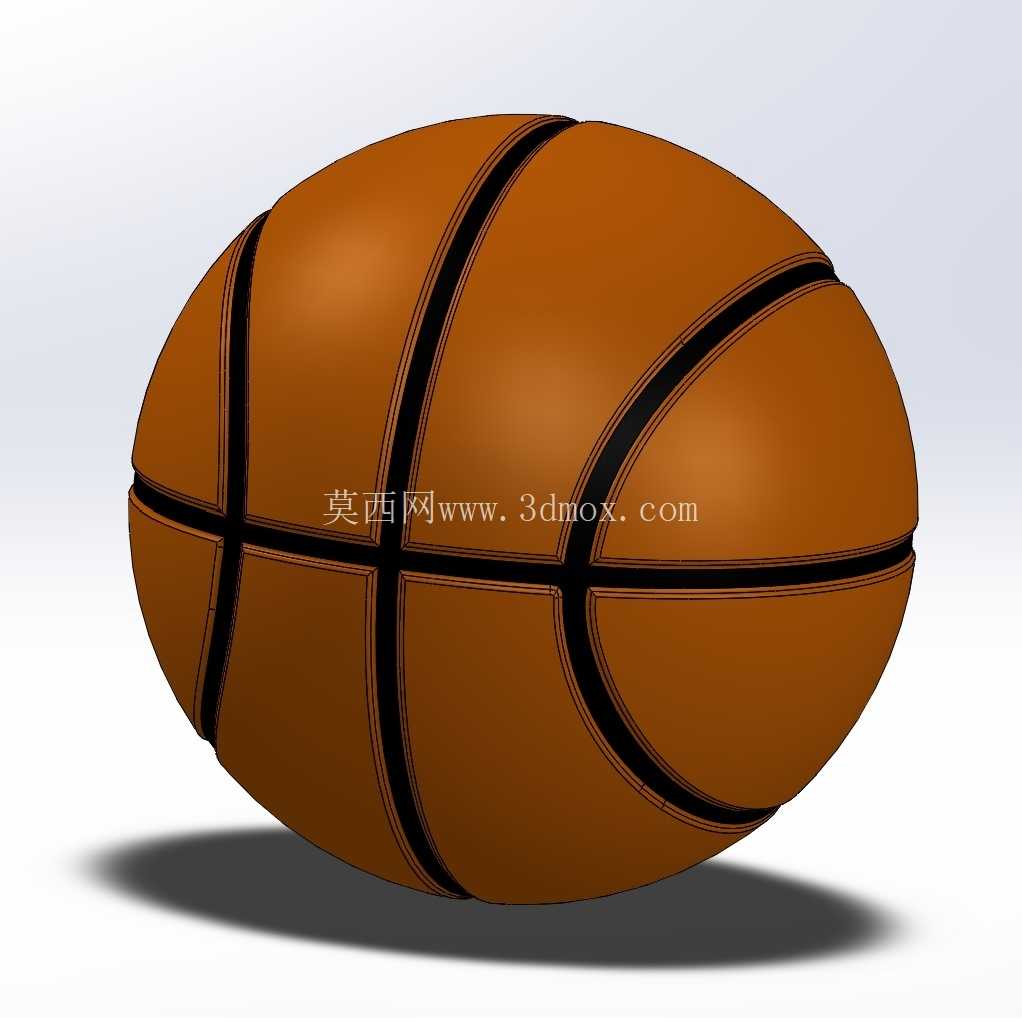

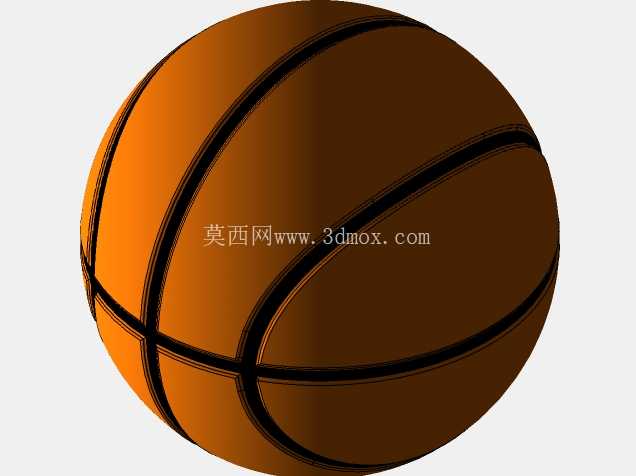

标准比赛用篮球曲面结构三维数模

做这个篮球数模的时候，最初是为了验证复杂曲面分模的可行性，毕竟篮球表面的筋条交错结构，在曲面建模里属于典型的对称曲面拼接案例，很多刚接触曲面建模的工程师容易在筋条与球面的衔接处出现曲率不连续的问题，要么是筋条凸起高度不一致，要么是拼接位置出现褶皱破面。从实际应用场景来看，这个数模既可以作为体育用品生产环节的铸造母模参考，也能用于运动器材展示的渲染素材，甚至在做球类运动仿真分析的时候，也能作为基础几何载体来调整表面摩擦系数、碰撞回弹参数。

从结构设计思路来说，首先要确定基准球面的曲率，标准篮球的球面曲率是按照正式比赛用球的圆周参数换算而来，建模时先做整球的基础旋转曲面，再处理表面的黑色筋条结构——很多新手会直接在球面上做拉伸切除或者凸起，但这样做出来的筋条在交叉位置会出现尖角，实际生产中这种尖角位置不仅脱模困难，使用过程中也容易出现应力集中开裂的问题，所以建模时特意在筋条的交叉位置做了圆角过渡，所有筋条的凸起高度保持一致，沿着球面法向方向延伸，保证筋条表面和基础球面的曲率连续，不会出现突兀的台阶感。

考虑到如果后续要开模生产，不管是做橡胶硫化模还是铸造用的金属母模，都要考虑分模线的位置，这个数模的分模线选在球体的最大圆周位置，也就是赤道线处，筋条的排布刚好对称分布在分模线两侧，不会出现倒扣结构，上下模开模的时候可以直接顺利脱模，不需要额外做滑块抽芯结构，能有效降低模具的加工成本。外形尺寸上完全参照标准七号篮球的参数设定，球体直径、筋条宽度、筋条凸起高度都和实物保持一致，安装边界这里因为篮球本身是独立使用的球类产品，不需要额外的安装配合结构，所以建模时只需要保证球体本身的圆度公差，表面筋条的位置度误差控制在合理范围内，避免出现筋条错位影响外观和使用手感。

实际建模过程中，最容易出问题的是筋条的交叉位置，八瓣球面的拼接筋条在四个方向交汇，如果直接用阵列命令做筋条，很容易在交汇点出现曲面重叠或者缝隙，所以处理的时候先做单瓣球面的筋条曲面，通过圆周阵列得到整圈的筋条结构，再对交汇位置做曲面修剪和倒圆角，保证所有过渡位置的曲率顺滑，渲染的时候能看到均匀的反光，不会出现局部光影扭曲的情况。另外球体表面的质感处理，也考虑了实际篮球的表皮纹理，不过这个数模里主要做的是主体结构和筋条部分，如果后续要做更精细的渲染，可以在球面上附加颗粒状的表皮纹理，模拟真实篮球的防滑触感。

从工程应用的角度来说，这个数模除了用于模具开发，还可以作为教学案例，讲解对称曲面建模、曲面拼接、分模线设计的相关技巧，很多曲面建模的教程里都会用篮球作为经典案例，因为它涵盖了旋转曲面、阵列、曲面修剪、圆角过渡等多个常用的曲面建模命令，能帮助初学者理解曲面建模中曲率连续的重要性，避免出现硬边或者破面的问题。另外在做运动仿真的时候，这个模型可以导入到动力学仿真软件中，设置不同的地面摩擦系数、碰撞恢复系数，模拟篮球运球、投篮过程中的运动轨迹，为体育器材的性能优化提供基础几何参考。

需要注意的是，建模时所有的筋条侧边都做了微小的拔模斜度，虽然角度很小，但如果是用于模具生产的话，这个拔模斜度是必不可少的，能保证脱模的时候不会刮伤模具型腔，也能让成品的筋条边缘更顺滑，不会出现毛边。球体的内部是空心结构，壁厚按照实际篮球的橡胶层厚度设定，不过如果是做铸造母模的话，也可以根据实际工艺要求调整壁厚参数，保证模具的强度和使用寿命。整体结构没有复杂的异形结构，所有特征都是对称分布，不管是后续的模型修改还是模具加工，都能很方便地调整参数，比如要做五号青少年用球或者三号儿童用球，只需要整体缩放基准球面的直径，再对应调整筋条的宽度和凸起高度即可，不需要重新搭建整个曲面结构，能节省大量的建模时间。
