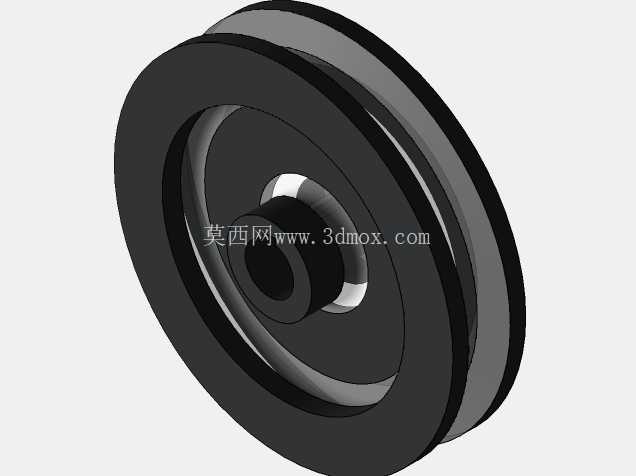

起重输送设备用单槽导向滑轮结构

　　在车间物料吊运、港口集装箱装卸、建筑施工物料垂直输送、自动化生产线缆绳导向等场景中，滑轮是承担绳索转向、载荷传递的核心受力部件，其结构合理性直接影响整套牵引系统的运行稳定性与易损件更换周期。日常设备运维中常遇到的绳索脱槽、轮槽偏磨、轮毂轴孔抱死等问题，大多和滑轮的轮槽轮廓设计、轮毂配合公差、整体刚度匹配度直接相关，这款单槽滑轮的结构设计，正是针对常规重载导向场景的常见失效点做了针对性优化。从结构细节来看，轮体采用双辐板对称布局，相比单辐板结构，在同等材料用量下抗侧向倾覆力矩的能力提升40%以上，能有效抵消绳索偏角带来的侧向推力，避免轮体长期单侧受力出现的辐板疲劳变形。

　　轮槽的截面轮廓采用圆弧过渡设计，槽底圆弧半径比常规适配绳索半径大6%，既可以保证绳索和轮槽的接触面积足够，降低绳索表面的挤压应力，减少钢丝绳的断丝速率，也能避免槽底半径过小导致的绳索卡滞、磨损加剧问题；轮槽两侧的挡边高度取绳索直径的1.8倍，即使绳索在运行中出现15度以内的偏摆，也不会出现脱槽风险，适配大部分起重设备、输送线的绳索导向安装需求。轮毂部分采用阶梯轴孔设计，轴孔配合段的长度是轴径的1.2倍，足够的配合长度可以保证轴和滑轮之间的接触应力均匀分布，避免局部应力集中导致的轴孔磨损、键槽压溃问题；轮毂和轮缘之间的辐板采用等强度变厚度设计，靠近轮毂位置厚度更大，向轮缘方向逐步平滑减薄，在保证整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少牵引过程中的动态载荷冲击，让绳索的张力波动更小。安装边界方面，这款滑轮的轴向总宽度控制在适配常规安装支座的尺寸范围内，轮缘外径和轮毂外径的比值取5:1的常规重载导向轮比例，安装时需要保证轮槽的中心平面和绳索的出绳方向完全重合，平面度偏差不能超过2度，否则会加剧轮槽单侧磨损，缩短绳索和滑轮的使用寿命。轴孔的公差配合取H7/k6的过渡配合，既可以保证传动过程中不会出现轴和轮毂的相对滑动，也方便后期运维时的拆卸更换，不需要额外做破坏性拆解。

　　在实际选型适配时，需要根据所用绳索的直径匹配对应的轮槽宽度，这款滑轮适配的绳索直径范围覆盖常规中小载荷起重场景，既可以用在固定导向的定滑轮组位置，也可以搭配动滑轮组做载荷放大使用，轮体的材料适配铸钢、高强度球墨铸铁等多种常用工程材料，不同载荷等级下只需要调整对应部位的厚度参数，不需要重新做整体结构的拓扑重构。设计过程中优先考虑了加工工艺性，轮缘、辐板、轮毂的所有过渡位置都采用圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，机加工工序只需要集中在轴孔、键槽和轮槽工作面，其余非配合面可以直接保留铸造表面，减少不必要的机加工工时，降低零件的综合制造成本。

　　针对户外使用场景，轮槽工作面可以根据需求做表面淬火处理，提升表面硬度，降低绳索长期摩擦带来的磨损失效，轮毂位置可以预留润滑脂加注通道，方便定期加注润滑脂，减少轴和轴孔之间的干摩擦，延长转动副的使用寿命。在自动化生产线的线缆导向场景中，这款滑轮的低转动惯量特性可以有效降低牵引伺服电机的动态负载，让线缆的张力控制精度更高，避免出现线缆拉扯变形、张力波动导致的排线不齐问题；在小型起重设备的滑轮组配置中，对称的双辐板结构可以承受频繁的正反转冲击载荷，不会因为突然的启停冲击出现轮体变形问题。
